Graco Fast-Flo Pumpe Betriebsanleitung Seite 15

Kurze Pumpen, Edelstahlmodelle
Modell 226945, Serie B, mit Polyethylenpackungen
Modell 226952, Serie B, mit Gummipackungen
Modell 237132, Serie A, mit PTFEpackungen
Pos.
Nr. Teile-Nr. Bezeichnung
102 215961 MONTAGESATZ
für Edelstahlpumpen,
umfasst die Teile 103–113,
116, 117
103 104541 . MUTTER; M8; mit Nyloneinsatz
104n 15B249 ZYLINDERSTIFT
105n 15B250 SCHRAUBE
106 177170 . VERBINDUNGSSTANGE
107 190165 FITTING, Luftleitung, nur für
Modell 237132
169969 . FITTING, Luftleitung
für alle anderen Modelle
108 206264 . NADELVENTILSATZ
umfasst die Teile 109–112,
116, 117
109n 157628 . . O-RING, Nitrilkautschuk
110 165722 . . GEHÄUSE
111 166531 . . RING
112 166529 . . NADEL
113 190164 KUPPLUNG, Luftleitung;
nur für Modell 237132
114558 . KUPPLUNG; Luftleitung
für alle anderen Modelle
114 215958 UNTERPUMPE
für Modell 226945; siehe Seite 28 1
220439 UNTERPUMPE
für Modell 226952; siehe Seite 34 1
237256 UNTERPUMPE
für Modell 237132; siehe Seite 31 1
115 223099 LUFTMOTORSATZ
Siehe Betriebsanleitung 307456
116 166532 PACKUNGSMUTTER
117 164698 JUSTIERKNOPF
n Diese Teile auf Lager halten, um Standzeiten zu
verkürzen.

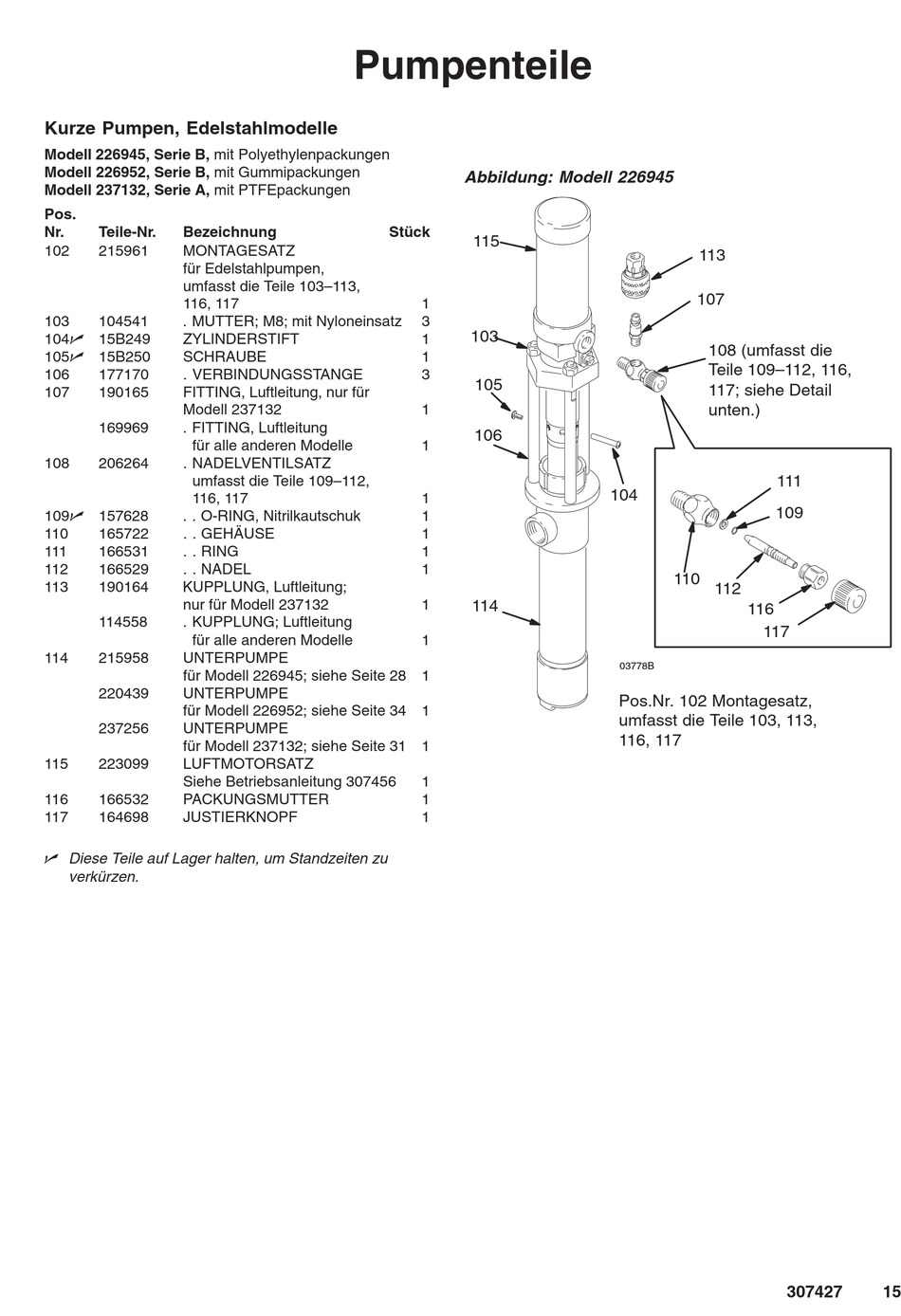

Pumpenteile
Abbildung: Modell 226945
Stück
115
1
3
103
1
1
3
105
1
106
1
1
1
1
1
1
1 114
1
1
1
1
113
107
108 (umfasst die
Teile 109–112, 116,
117; siehe Detail
unten.)
111
104
109
110
112
116
117
03778B
Pos.Nr. 102 Montagesatz,
umfasst die Teile 103, 113,
116, 117
307427 15
