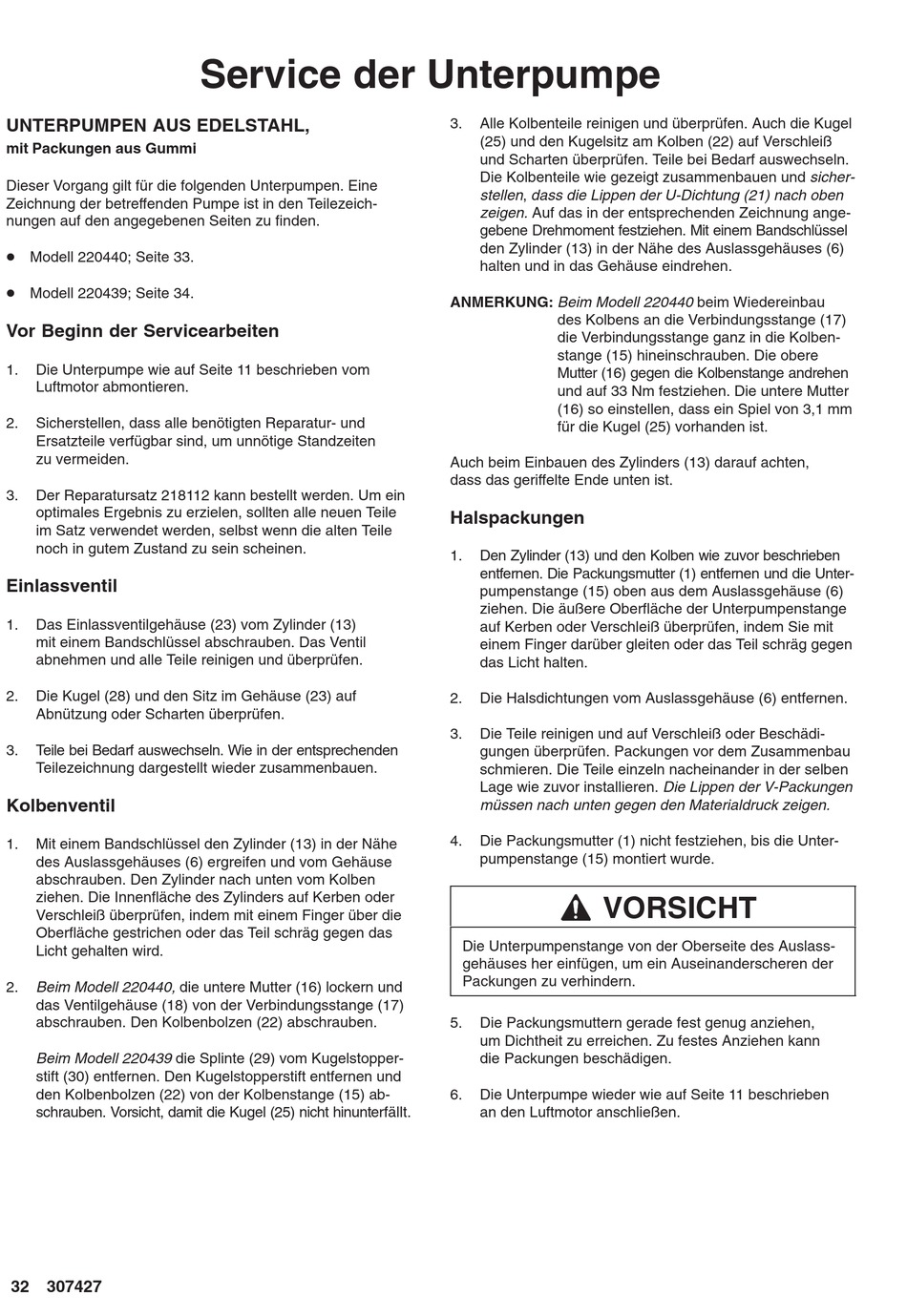

UNTERPUMPEN AUS EDELSTAHL,
mit Packungen aus Gummi
Dieser Vorgang gilt für die folgenden Unterpumpen. Eine
Zeichnung der betreffenden Pumpe ist in den Teilezeich-
nungen auf den angegebenen Seiten zu finden.
D Modell 220440; Seite 33.
D Modell 220439; Seite 34.
Vor Beginn der Servicearbeiten
1.
Die Unterpumpe wie auf Seite 11 beschrieben vom
Luftmotor abmontieren.
2.
Sicherstellen, dass alle benötigten Reparatur- und
Ersatzteile verfügbar sind, um unnötige Standzeiten
zu vermeiden.
3.
Der Reparatursatz 218112 kann bestellt werden. Um ein
optimales Ergebnis zu erzielen, sollten alle neuen Teile
im Satz verwendet werden, selbst wenn die alten Teile
noch in gutem Zustand zu sein scheinen.
Einlassventil
1.
Das Einlassventilgehäuse (23) vom Zylinder (13)
mit einem Bandschlüssel abschrauben. Das Ventil
abnehmen und alle Teile reinigen und überprüfen.
2.
Die Kugel (28) und den Sitz im Gehäuse (23) auf
Abnützung oder Scharten überprüfen.
3.
Teile bei Bedarf auswechseln. Wie in der entsprechenden
Teilezeichnung dargestellt wieder zusammenbauen.
Kolbenventil
1.
Mit einem Bandschlüssel den Zylinder (13) in der Nähe
des Auslassgehäuses (6) ergreifen und vom Gehäuse
abschrauben. Den Zylinder nach unten vom Kolben
ziehen. Die Innenfläche des Zylinders auf Kerben oder
Verschleiß überprüfen, indem mit einem Finger über die
Oberfläche gestrichen oder das Teil schräg gegen das
Licht gehalten wird.
2.
Beim Modell 220440, die untere Mutter (16) lockern und
das Ventilgehäuse (18) von der Verbindungsstange (17)
abschrauben. Den Kolbenbolzen (22) abschrauben.
Beim Modell 220439 die Splinte (29) vom Kugelstopper-
stift (30) entfernen. Den Kugelstopperstift entfernen und
den Kolbenbolzen (22) von der Kolbenstange (15) ab-
schrauben. Vorsicht, damit die Kugel (25) nicht hinunterfällt.
32 307427
Service der Unterpumpe
3.
Alle Kolbenteile reinigen und überprüfen. Auch die Kugel
(25) und den Kugelsitz am Kolben (22) auf Verschleiß
und Scharten überprüfen. Teile bei Bedarf auswechseln.
Die Kolbenteile wie gezeigt zusammenbauen und sicher-
stellen, dass die Lippen der U-Dichtung (21) nach oben
zeigen. Auf das in der entsprechenden Zeichnung ange-
gebene Drehmoment festziehen. Mit einem Bandschlüssel
den Zylinder (13) in der Nähe des Auslassgehäuses (6)
halten und in das Gehäuse eindrehen.
ANMERKUNG: Beim Modell 220440 beim Wiedereinbau
des Kolbens an die Verbindungsstange (17)
die Verbindungsstange ganz in die Kolben-
stange (15) hineinschrauben. Die obere
Mutter (16) gegen die Kolbenstange andrehen
und auf 33 Nm festziehen. Die untere Mutter
(16) so einstellen, dass ein Spiel von 3,1 mm
für die Kugel (25) vorhanden ist.
Auch beim Einbauen des Zylinders (13) darauf achten,
dass das geriffelte Ende unten ist.
Halspackungen
1.
Den Zylinder (13) und den Kolben wie zuvor beschrieben
entfernen. Die Packungsmutter (1) entfernen und die Unter-
pumpenstange (15) oben aus dem Auslassgehäuse (6)
ziehen. Die äußere Oberfläche der Unterpumpenstange
auf Kerben oder Verschleiß überprüfen, indem Sie mit
einem Finger darüber gleiten oder das Teil schräg gegen
das Licht halten.
2.
Die Halsdichtungen vom Auslassgehäuse (6) entfernen.
3.
Die Teile reinigen und auf Verschleiß oder Beschädi-
gungen überprüfen. Packungen vor dem Zusammenbau
schmieren. Die Teile einzeln nacheinander in der selben
Lage wie zuvor installieren. Die Lippen der V-Packungen
müssen nach unten gegen den Materialdruck zeigen.
4.
Die Packungsmutter (1) nicht festziehen, bis die Unter-
pumpenstange (15) montiert wurde.
VORSICHT
Die Unterpumpenstange von der Oberseite des Auslass-
gehäuses her einfügen, um ein Auseinanderscheren der
Packungen zu verhindern.
5.
Die Packungsmuttern gerade fest genug anziehen,
um Dichtheit zu erreichen. Zu festes Anziehen kann
die Packungen beschädigen.
6.
Die Unterpumpe wieder wie auf Seite 11 beschrieben
an den Luftmotor anschließen.
