Kurze Pumpen, Normalstahlmodelle
Modell 226943, Serie B, mit Lederpackungen
Modell 226944, Serie B, mit Polyethylenpackungen
Modell 226948, Serie B, mit Gummipackungen
Modell 237130, Serie A, mit Lederpackungen
Modell 237131, Serie A, mit PTFEpackungen
Pos.
Nr. Teile-Nr. Bezeichnung
103 104541 MUTTER; M8; mit Nyloneinsatz
104n 15B249 ZYLINDERSTIFT
105n 15B250 SCHRAUBE
106 177171 VERBINDUNGSSTANGE
107 190165 FITTING, Luftleitung; nur für
Modelle 237130
und 237131
169969 FITTING, Luftleitung
für alle anderen Modelle
108 206264 NADELVENTILSATZ
umfasst die Teile 109–112,
116, 117
109n 157628 . O-RING, Nitrilkautschuk
110 165722 . GEHÄUSE
111 166531 . RING
112 166529 . NADEL
113 190164 LUFTKUPPLUNG,
Nur für Modelle 237130
und 237131
114558 KUPPLUNG; Luftleitung
für alle anderen Modelle
114 215956 UNTERPUMPE
für Modell 226943; siehe Seite 18 1
215957 UNTERPUMPE
für Modell 226944; siehe Seite 19 1
218114 UNTERPUMPE
für Modell 226948; siehe Seite 24 1
237254 UNTERPUMPE
für Modell 237130; siehe Seite 20 1
237255 UNTERPUMPE
für Modell 237131; siehe Seite 22 1
115 223099 LUFTMOTORSATZ
Siehe Betriebsanleitung 307456
116 166532 PACKUNGSMUTTER
117 164698 JUSTIERKNOPF
n Diese Teile auf Lager halten, um Standzeiten zu
verkürzen.
14 307427

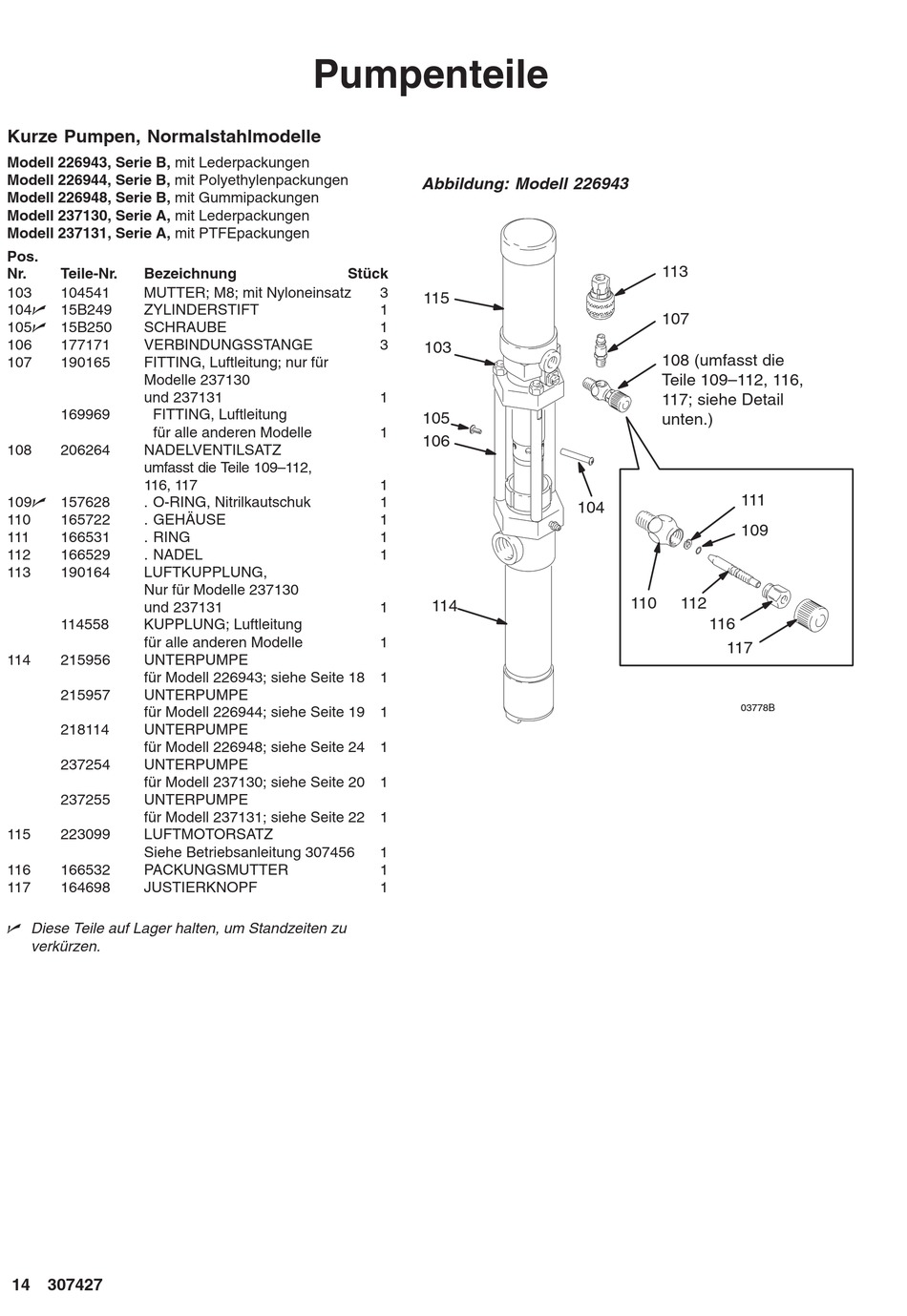

Pumpenteile
Abbildung: Modell 226943
Stück
3
115
1
1
3
103
1
105
1
106
1
1
1
1
1
114
1
1
1
1
1
113
107
108 (umfasst die
Teile 109–112, 116,
117; siehe Detail
unten.)
111
104
109
110 112
116
117
03778B
