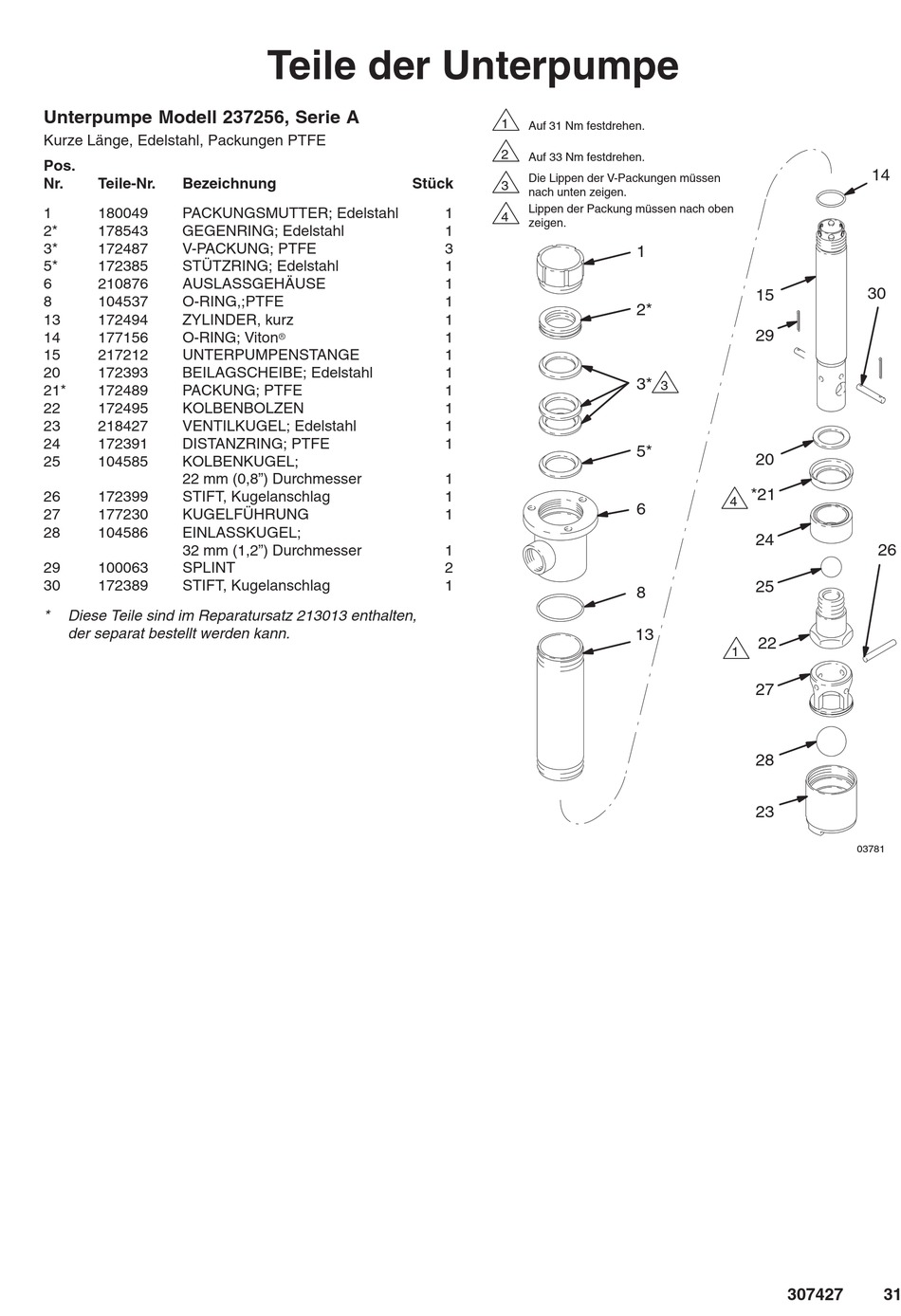

Unterpumpe Modell 237256, Serie A
Kurze Länge, Edelstahl, Packungen PTFE
Pos.
Nr.
Teile-Nr.
Bezeichnung
1
180049
PACKUNGSMUTTER; Edelstahl
2*
178543
GEGENRING; Edelstahl
3*
172487
V-PACKUNG; PTFE
5*
172385
STÜTZRING; Edelstahl
6
210876
AUSLASSGEHÄUSE
8
104537
O-RING,;PTFE
13
172494
ZYLINDER, kurz
14
177156
O-RING; Viton
15
217212
UNTERPUMPENSTANGE
20
172393
BEILAGSCHEIBE; Edelstahl
21*
172489
PACKUNG; PTFE
22
172495
KOLBENBOLZEN
23
218427
VENTILKUGEL; Edelstahl
24
172391
DISTANZRING; PTFE
25
104585
KOLBENKUGEL;
22 mm (0,8") Durchmesser
26
172399
STIFT, Kugelanschlag
27
177230
KUGELFÜHRUNG
28
104586
EINLASSKUGEL;
32 mm (1,2") Durchmesser
29
100063
SPLINT
30
172389
STIFT, Kugelanschlag
*
Diese Teile sind im Reparatursatz 213013 enthalten,
der separat bestellt werden kann.
Teile der Unterpumpe
Stück
r
1
Auf 31 Nm festdrehen.
2
Auf 33 Nm festdrehen.
Die Lippen der V-Packungen müssen
3
nach unten zeigen.
Lippen der Packung müssen nach oben
1
4
zeigen.
1
3
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
2
1
1
15
2*
29
3*
3
5*
20
*21
4
6
24
25
8
13
22
1
27
28
23
307427
14
30
26
03781
31
