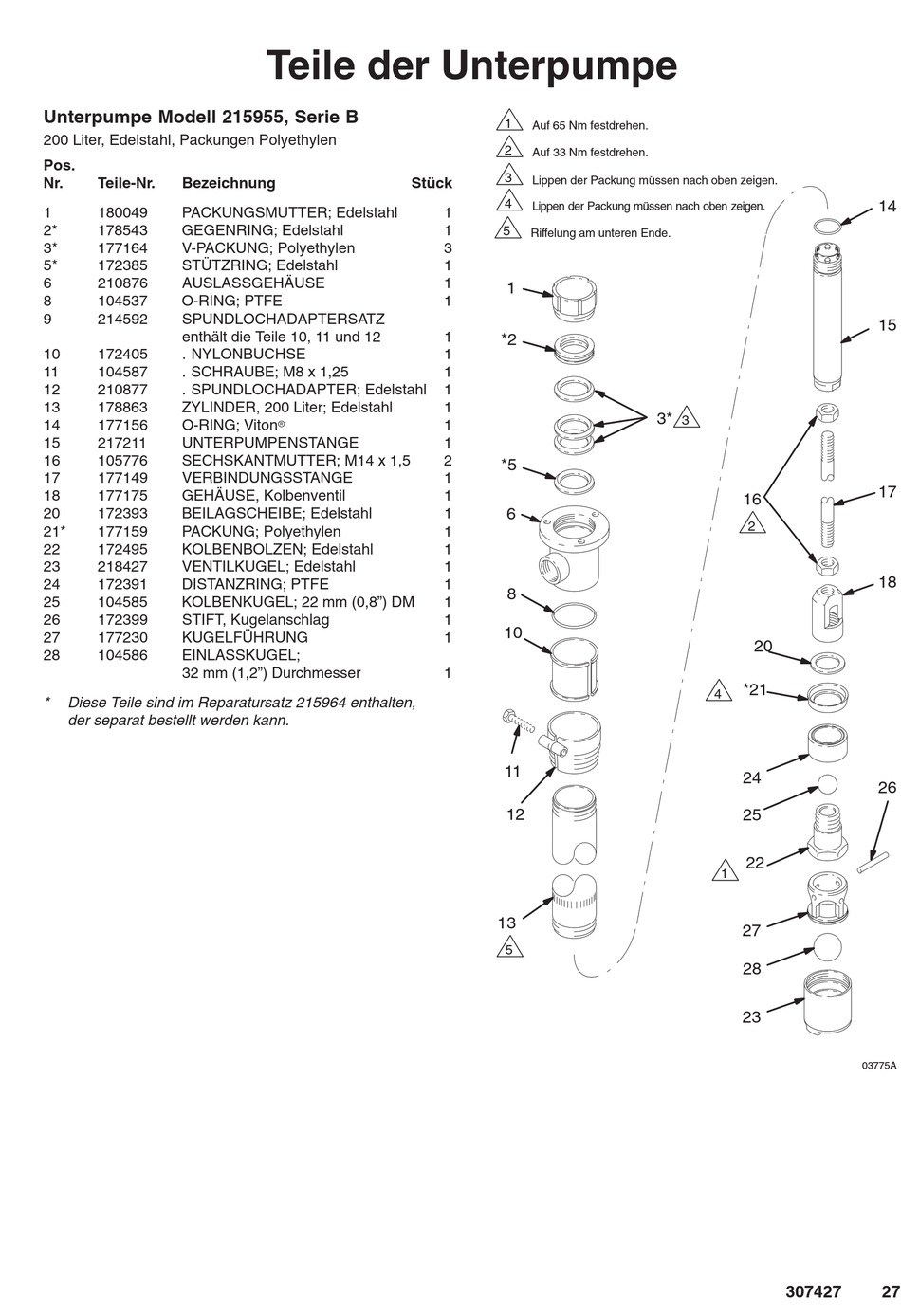

Unterpumpe Modell 215955, Serie B
200 Liter, Edelstahl, Packungen Polyethylen
Pos.
Nr.
Teile-Nr.
Bezeichnung
1
180049
PACKUNGSMUTTER; Edelstahl
2*
178543
GEGENRING; Edelstahl
3*
177164
V-PACKUNG; Polyethylen
5*
172385
STÜTZRING; Edelstahl
6
210876
AUSLASSGEHÄUSE
8
104537
O-RING; PTFE
9
214592
SPUNDLOCHADAPTERSATZ
enthält die Teile 10, 11 und 12
10
172405
. NYLONBUCHSE
11
104587
. SCHRAUBE; M8 x 1,25
12
210877
. SPUNDLOCHADAPTER; Edelstahl
13
178863
ZYLINDER, 200 Liter; Edelstahl
14
177156
O-RING; Viton
15
217211
UNTERPUMPENSTANGE
16
105776
SECHSKANTMUTTER; M14 x 1,5
17
177149
VERBINDUNGSSTANGE
18
177175
GEHÄUSE, Kolbenventil
20
172393
BEILAGSCHEIBE; Edelstahl
21*
177159
PACKUNG; Polyethylen
22
172495
KOLBENBOLZEN; Edelstahl
23
218427
VENTILKUGEL; Edelstahl
24
172391
DISTANZRING; PTFE
25
104585
KOLBENKUGEL; 22 mm (0,8") DM
26
172399
STIFT, Kugelanschlag
27
177230
KUGELFÜHRUNG
28
104586
EINLASSKUGEL;
32 mm (1,2") Durchmesser
*
Diese Teile sind im Reparatursatz 215964 enthalten,
der separat bestellt werden kann.
Teile der Unterpumpe
Stück
r
1
Auf 65 Nm festdrehen.
2
Auf 33 Nm festdrehen.
3
Lippen der Packung müssen nach oben zeigen.
4
Lippen der Packung müssen nach oben zeigen.
1
1
5
Riffelung am unteren Ende.
3
1
1
1
1
1
*2
1
1
1
1
1
1
2
*5
1
1
1
6
1
1
1
1
8
1
1
10
1
1
11
12
13
5
3*
3
16
2
20
*21
4
24
25
22
1
27
28
23
307427
14
15
17
18
26
03775A
27
