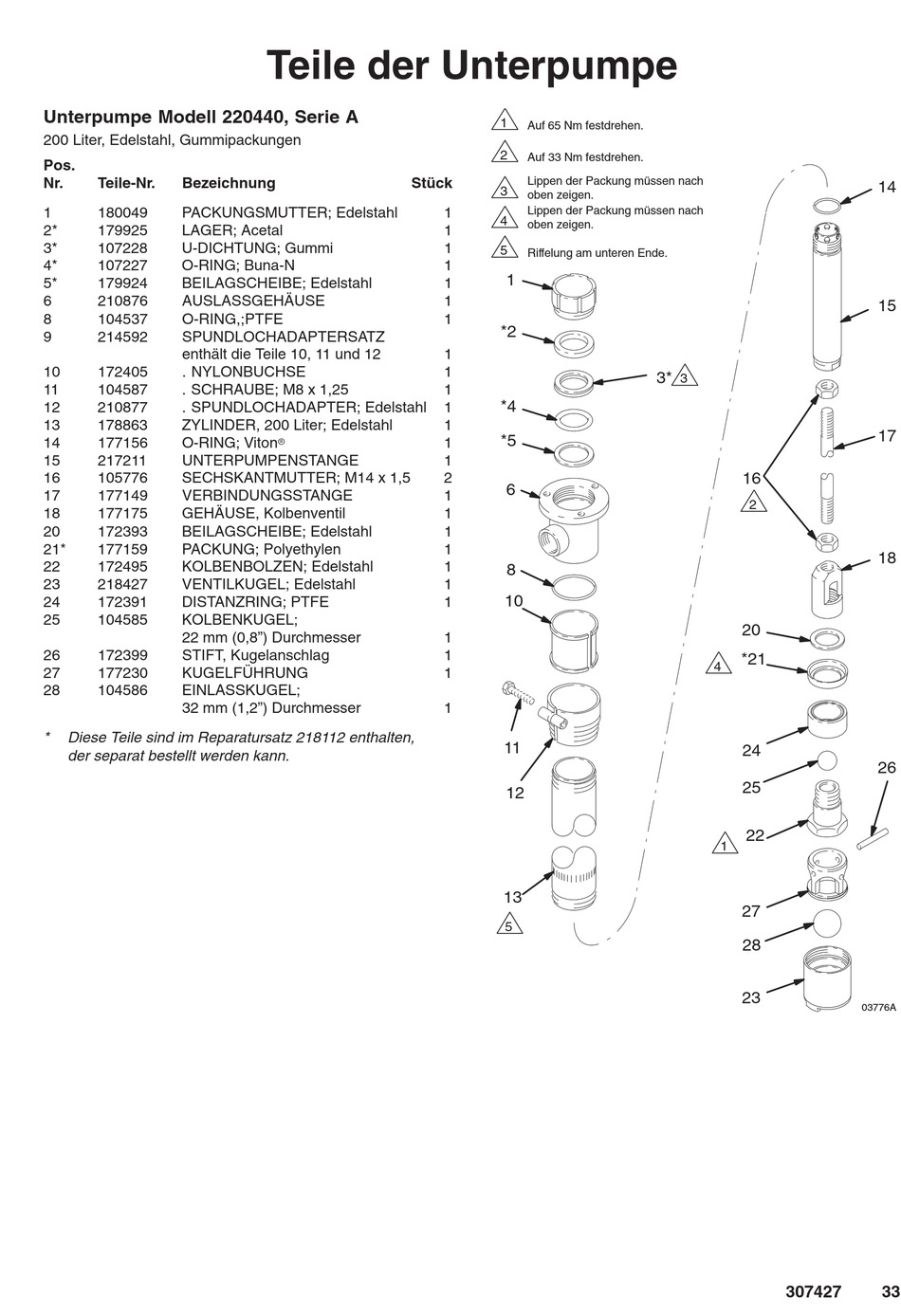

Graco Fast-Flo Pumpe Betriebsanleitung Seite 33

Unterpumpe Modell 220440, Serie A
200 Liter, Edelstahl, Gummipackungen
Pos.
Nr. Teile-Nr. Bezeichnung
1 180049 PACKUNGSMUTTER; Edelstahl
2* 179925 LAGER; Acetal
3* 107228 U-DICHTUNG; Gummi
4* 107227 O-RING; Buna-N
5* 179924 BEILAGSCHEIBE; Edelstahl
6 210876 AUSLASSGEHÄUSE
8 104537 O-RING,;PTFE
9 214592 SPUNDLOCHADAPTERSATZ
enthält die Teile 10, 11 und 12
10 172405 . NYLONBUCHSE
11 104587 . SCHRAUBE; M8 x 1,25
12 210877 . SPUNDLOCHADAPTER; Edelstahl
13 178863 ZYLINDER, 200 Liter; Edelstahl
14 177156 O-RING; Viton
15 217211 UNTERPUMPENSTANGE
16 105776 SECHSKANTMUTTER; M14 x 1,5
17 177149 VERBINDUNGSSTANGE
18 177175 GEHÄUSE, Kolbenventil
20 172393 BEILAGSCHEIBE; Edelstahl
21* 177159 PACKUNG; Polyethylen
22 172495 KOLBENBOLZEN; Edelstahl
23 218427 VENTILKUGEL; Edelstahl
24 172391 DISTANZRING; PTFE
25 104585 KOLBENKUGEL;
22 mm (0,8") Durchmesser
26 172399 STIFT, Kugelanschlag
27 177230 KUGELFÜHRUNG
28 104586 EINLASSKUGEL;
32 mm (1,2") Durchmesser
* Diese Teile sind im Reparatursatz 218112 enthalten,
der separat bestellt werden kann.
Teile der Unterpumpe
Stück
r
1
Auf 65 Nm festdrehen.
2
Auf 33 Nm festdrehen.
Lippen der Packung müssen nach
3
oben zeigen.
Lippen der Packung müssen nach
1
4
oben zeigen.
1
1
5
Riffelung am unteren Ende.
1
1
1
1
1
*2
1
1
1
*4
1
1
*5
1
1
2
6
1
1
1
1
1
8
1
10
1
1
1
1
1
11
12
13
5
3*
3
16
2
20
*21
4
24
25
22
1
27
28
23
307427
14
15
17
18
26
03776A
33
