K
M
H
G
13 mm

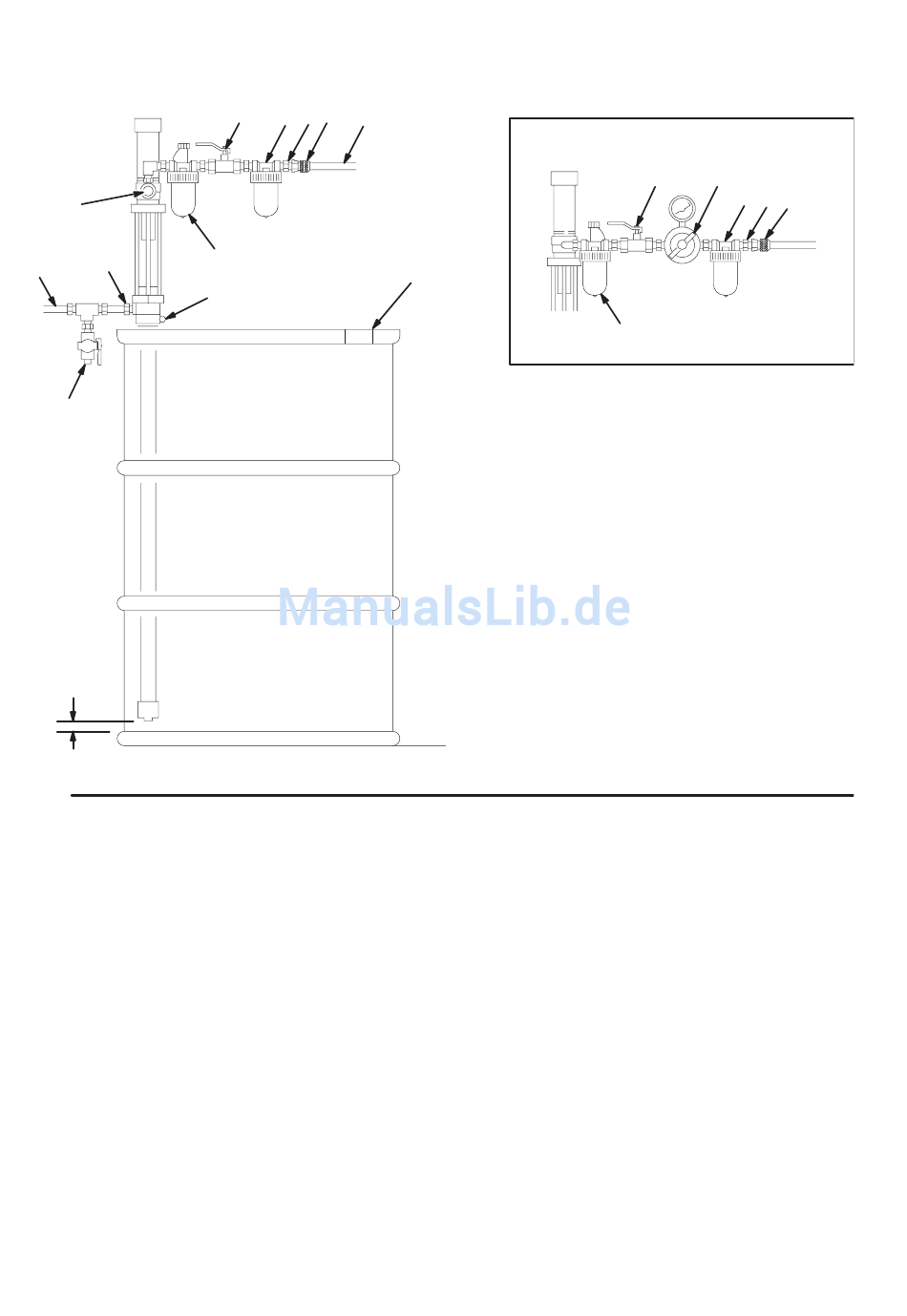

Abb. 2
Montage der Pumpe
Pumpe immer so befestigen, wie dies der geplanten Instal-
lation am besten entspricht. Graco-Montagezubehör ist im
Abschnitt Zubehör dargestellt. Bei Pumpen für 200-l-Fässer
ist der Spundlochadapter (B) fest in das Spundloch des
Fasses zu schrauben und so einzurichten, dass die Pumpe
13 mm vom Boden des Fasses entfernt ist. Den Entlüftungs-
stopfen (A) lösen, damit sich kein Unterdruck im Fass bilden
kann. Kurze Pumpen können an einer Wand oder einer Seite
des Fasses mit einer Klemme montiert werden. Fasspumpen
können auch an der Seite eines Fasses befestigt werden.
6
307427
Installation
D
E
J L
F
C
B
Nur Modell 226951
A
LEGENDE
A
Entlüftungsstopfen
B
Spundlochadapter
C
Luftöler
D
Lufthahn mit Entlastungsbohrung
E
Luftfilter
F
Geerdeter Luftschlauch
G
Spülventil
H
Materialausgang
J
Fitting
K
Luftregler (alle Modelle außer 226951)
L
Kupplung
M
Geerdeter Materialschlauch
CC Luftreglersatz (nur Modell 226951)
ANMERKUNG: Siehe dazu den Abschnitt Abmessungen
auf Seite 37, um Informationen zu den Ab-
messungen der Pumpe und der Größe des
Lufteinlasses und des Materialauslasses zu
finden.
D
CC
E J L
C
03762
