Unterpumpe Modell 237255, Serie A
Kurze Länge, Normalstahl, Packungen PTFE
Pos.
Nr.
Teile-Nr.
Bezeichnung
1
177152
PACKUNGSMUTTER
2*
178543
GEGENRING; Edelstahl
3*
172487
V-PACKUNG; PTFE
5*
172385
STÜTZRING; Edelstahl
6
178542
AUSLASSGEHÄUSE
7
101281
SCHMIERNIPPEL
8
104537
O-RING; PTFE
13
190063
ZYLINDER
14
177156
O-RING; Viton
15
217189
UNTERPUMPENSTANGE
16
105775
SECHSKANTMUTTER; M14 x 1,5
17
177160
VERBINDUNGSSTANGE
18
177168
GEHÄUSE, Kolbenventil
19
177155
KOLBENVENTIL
20
172393
BEILAGSCHEIBE; Edelstahl
21*
172489
PACKUNG; PTFE
22
177151
KOLBEN, Pumpe
23
237493
EINLASSVENTIL
26
172399
STIFT, Kugelanschlag
27
177230
KUGELFÜHRUNG
28
104586
EINLASSKUGEL; 32 mm (1,2")
Durchmesser
*
Diese Teile sind im Reparatursatz 213013 enthalten,
der separat bestellt werden kann.
22 307427

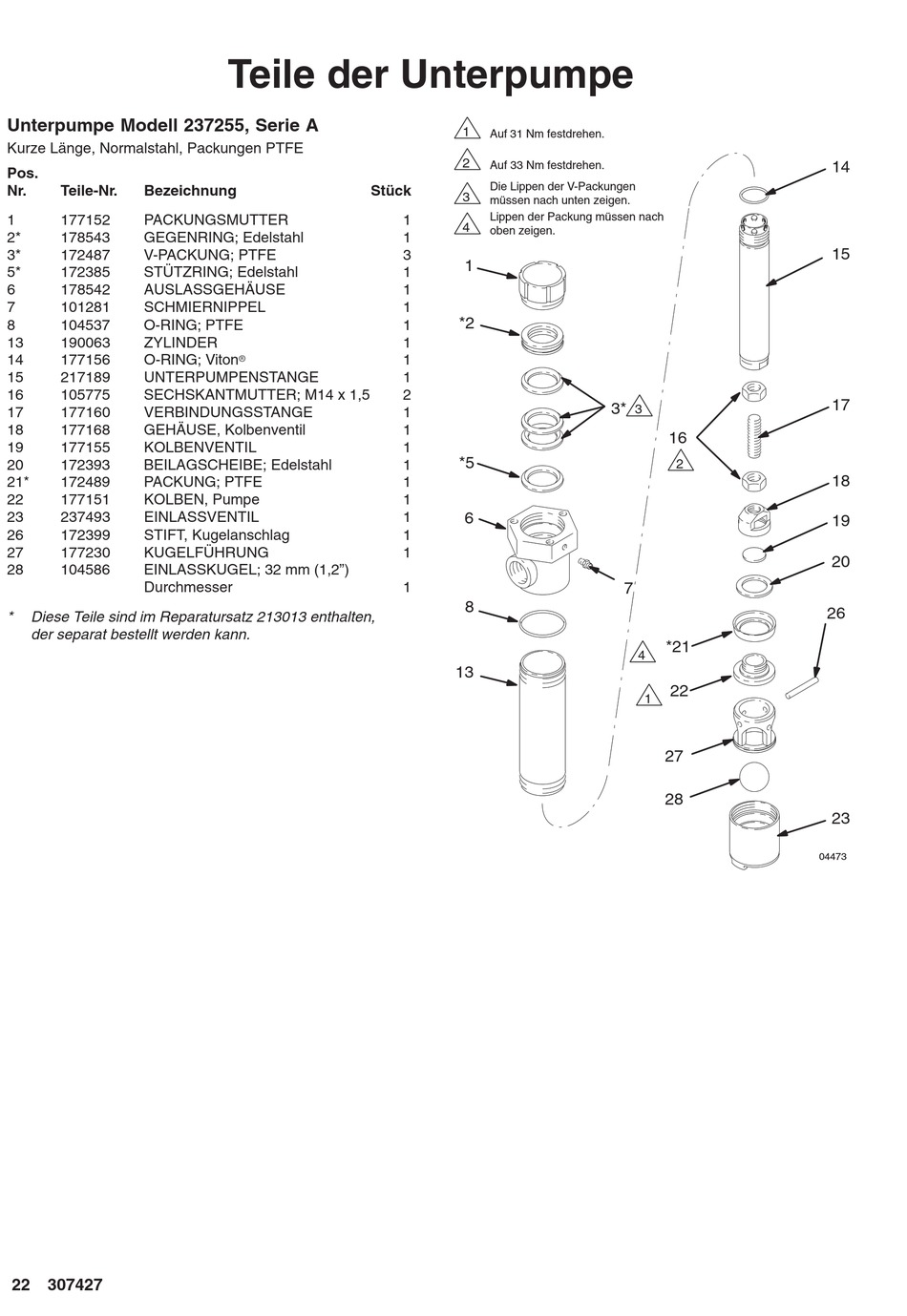

Teile der Unterpumpe
Stück
r
1
Auf 31 Nm festdrehen.
2
Auf 33 Nm festdrehen.
Die Lippen der V-Packungen
3
müssen nach unten zeigen.
Lippen der Packung müssen nach
1
4
oben zeigen.
1
3
1
1
1
1
*2
1
1
1
1
2
1
1
1
*5
1
1
1
1
6
1
1
1
8
13
3*
3
16
2
7
*21
4
22
1
27
28
14
15
17
18
19
20
26
23
04473
