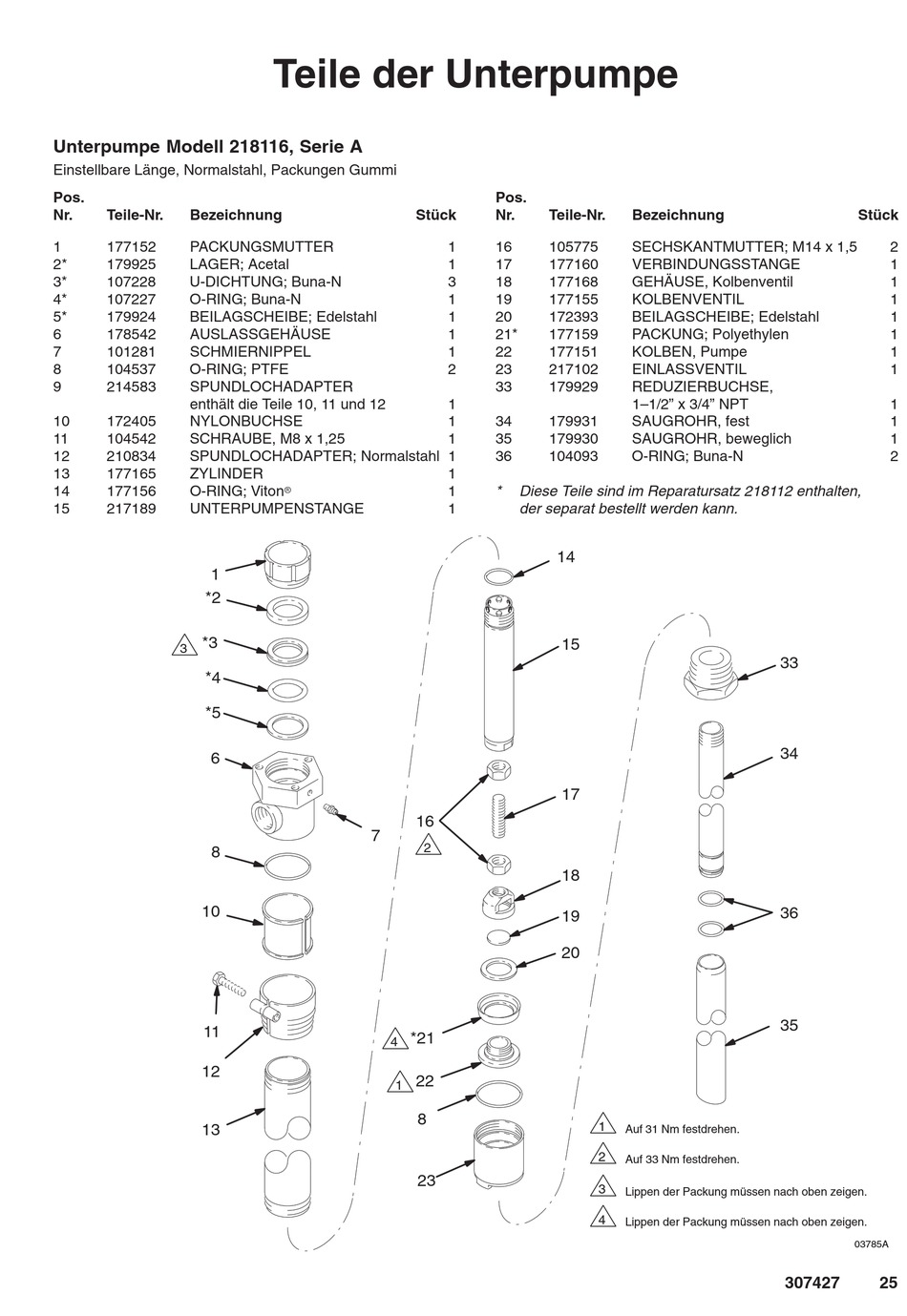

Unterpumpe Modell 218116, Serie A
Einstellbare Länge, Normalstahl, Packungen Gummi
Pos.
Nr.
Teile-Nr.
Bezeichnung
1
177152
PACKUNGSMUTTER
2*
179925
LAGER; Acetal
3*
107228
U-DICHTUNG; Buna-N
4*
107227
O-RING; Buna-N
5*
179924
BEILAGSCHEIBE; Edelstahl
6
178542
AUSLASSGEHÄUSE
7
101281
SCHMIERNIPPEL
8
104537
O-RING; PTFE
9
214583
SPUNDLOCHADAPTER
enthält die Teile 10, 11 und 12
10
172405
NYLONBUCHSE
11
104542
SCHRAUBE, M8 x 1,25
12
210834
SPUNDLOCHADAPTER; Normalstahl 1
13
177165
ZYLINDER
14
177156
O-RING; Viton
15
217189
UNTERPUMPENSTANGE
1
*2
*3
3
*4
*5
6
8
10
11
12
13
Teile der Unterpumpe
Stück
r
16
7
2
*21
4
22
1
8
23
Pos.
Nr.
Teile-Nr.
1
16
105775
1
17
177160
3
18
177168
1
19
177155
1
20
172393
1
21*
177159
1
22
177151
2
23
217102
33
179929
1
1
34
179931
1
35
179930
36
104093
1
1
*
Diese Teile sind im Reparatursatz 218112 enthalten,
1
der separat bestellt werden kann.
14
15
17
18
19
20
1
2
3
4
Bezeichnung
SECHSKANTMUTTER; M14 x 1,5
VERBINDUNGSSTANGE
GEHÄUSE, Kolbenventil
KOLBENVENTIL
BEILAGSCHEIBE; Edelstahl
PACKUNG; Polyethylen
KOLBEN, Pumpe
EINLASSVENTIL
REDUZIERBUCHSE,
1–1/2" x 3/4" NPT
SAUGROHR, fest
SAUGROHR, beweglich
O-RING; Buna-N
33
34
36
35
Auf 31 Nm festdrehen.
Auf 33 Nm festdrehen.
Lippen der Packung müssen nach oben zeigen.
Lippen der Packung müssen nach oben zeigen.
307427
Stück
2
1
1
1
1
1
1
1
1
1
1
2
03785A
