Ausschalten
Ausschalten
ACHTUNG
Niemals Wasser oder Material auf Wasserbasis über
Nacht in der Pumpe belassen. Wenn mit Materialien
auf Wasserbasis gearbeitet wird, ist die Pumpe zuerst
mit Wasser und danach mit einem Rostschutzmittel
wie Lösungsbenzin zu spülen. Eine Druckentlastung
durchführen. Darauf achten, dass das Rostschutzmittel
in der Pumpe bleibt, um die Teile vor Korrosion zu
schützen.
Zum Abschalten:
1. Entlüften/Spülen auf Seite 11 durchführen.
2. Druckentlastung auf Seite 10 durchführen.
Wartung
ACHTUNG
Die Getriebeabdeckung darf nicht geöffnet werden.
Die Getriebeseite muss nicht gewartet werden.
Das Öffnen der Getriebeabdeckung kann zu einer
Änderung der im Werk eingestellte Lagervorspannung
und zu einer Verkürzung der Lebensdauer führen.
Plan zur vorbeugenden Wartung
Wie oft Ihr System gewartet werden muss, hängt
ganz von den jeweiligen Betriebsbedingungen ab.
Anhand der gewonnenen Wartungserfahrungen einen
präventiven Wartungsplan mit den entsprechenden
Wartungszeiten und -arbeiten erstellen und dann
regelmäßige Inspektionstermine festlegen.
Ölwechsel
HINWEIS: Nach einer Einlaufphase von 200.000
bis 300.000 Zyklen das Öl wechseln. Nach der
Einlaufphase das Öl einmal pro Jahr wechseln.
14
1. Einen Behälter mit einem Fassungsvermögen von
mindestens 1,9 Litern unter den Ölablass stellen.
Den Ölablassstopfen entfernen. Das Öl vollständig
aus dem Antrieb ablassen.
2. Den Ölablassstopfen wieder anbringen. Mit einem
Anzugsmoment von 25-30 N•m (18–23 ft-lb)
anziehen.
ACHTUNG
Nicht zu fest anziehen. Der Ablassstopfen kann
überdreht und beschädigt werden.

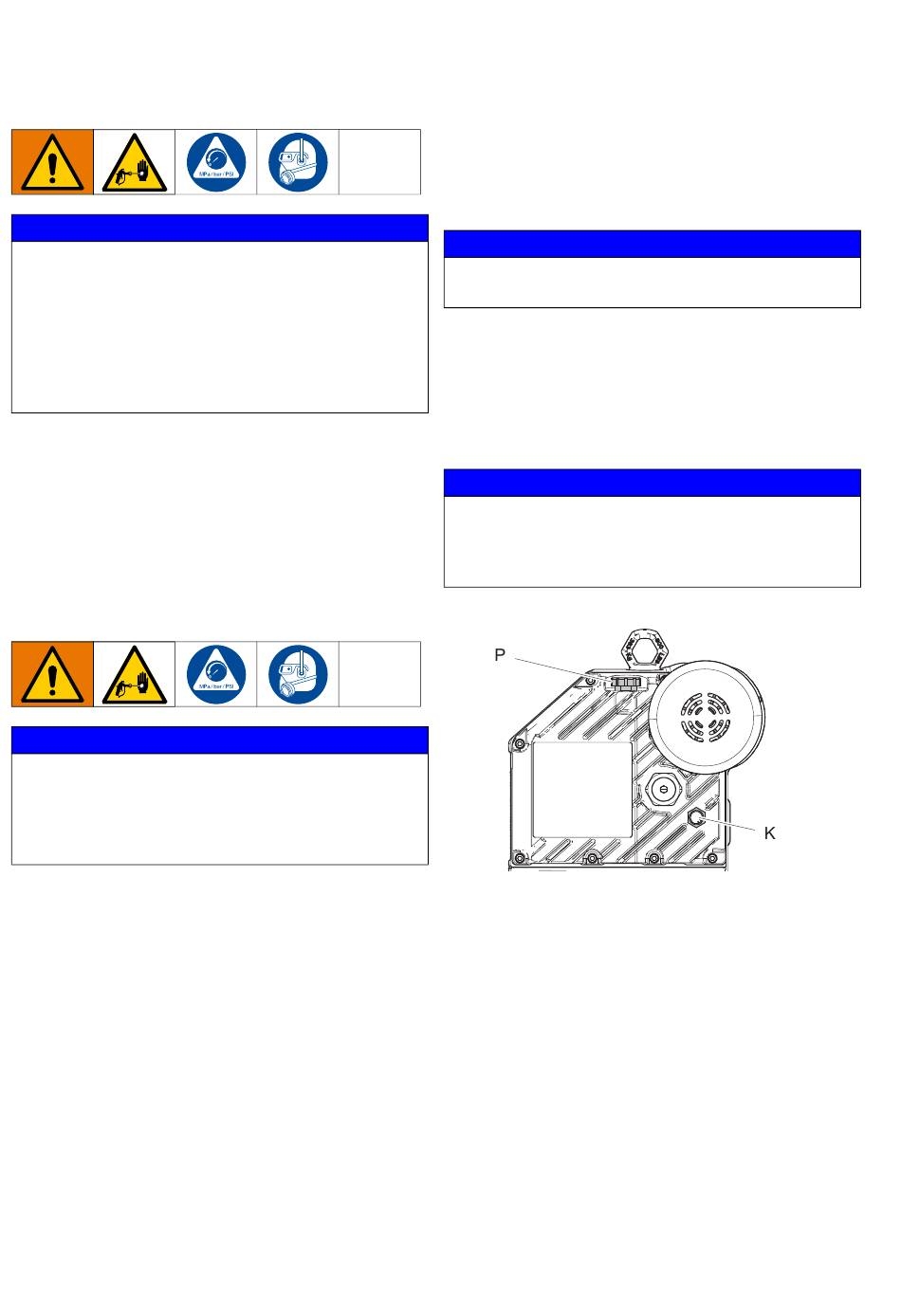

3. Den Ölfülldeckel (P) öffnen und silikonfreies
synthetisches EG-Getriebeöl der Marke Graco,
Teile-Nr. 16W645 ISO 220 einfüllen. Den Ölpegel
im Sichtglas (K) überprüfen. Auffüllen, bis das Öl
ungefähr bis in die Mitte des Sichtglases reicht.
Das Ölfassungsvermögen beträgt ca. 0,9 -
1,1 Liter (1,0 - 1,2 Quart). Nicht überfüllen.
ACHTUNG
Nur Öl mit der Graco Teile-Nr. 16W645 verwenden.
Öl einer anderen Marke schmiert möglicherweise
nicht richtig und kann zu Beschädigungen des
Antriebs führen.
4. Den Ölfülldeckel wieder anbringen.
Tägliche Wartung
HINWEIS: Um die Pumpe über Nacht abzustellen,
Pumpe am unteren Umschaltpunkt stoppen, damit kein
Material an den freiliegenden Stellen der Kolbenstange
antrocknen und dadurch die Halspackungen
beschädigen kann. Druckentlastung auf Seite 10
durchführen.
1. Entlüften/Spülen auf Seite 11 durchführen.
2. Druckentlastung auf Seite 10 durchführen.
3. Packungsmutter (D) überprüfen. Packungen
einstellen und bei Bedarf TSL-Flüssigkeit
nachfüllen. Drehmoment für die Packungsmutter,
siehe Handbuch der Unterpumpe 311762.
4. Die Schläuche, Rohre und Kupplungen
täglich prüfen. Vor Inbetriebnahme alle
Materialverbindungen festziehen.
3A6959A
