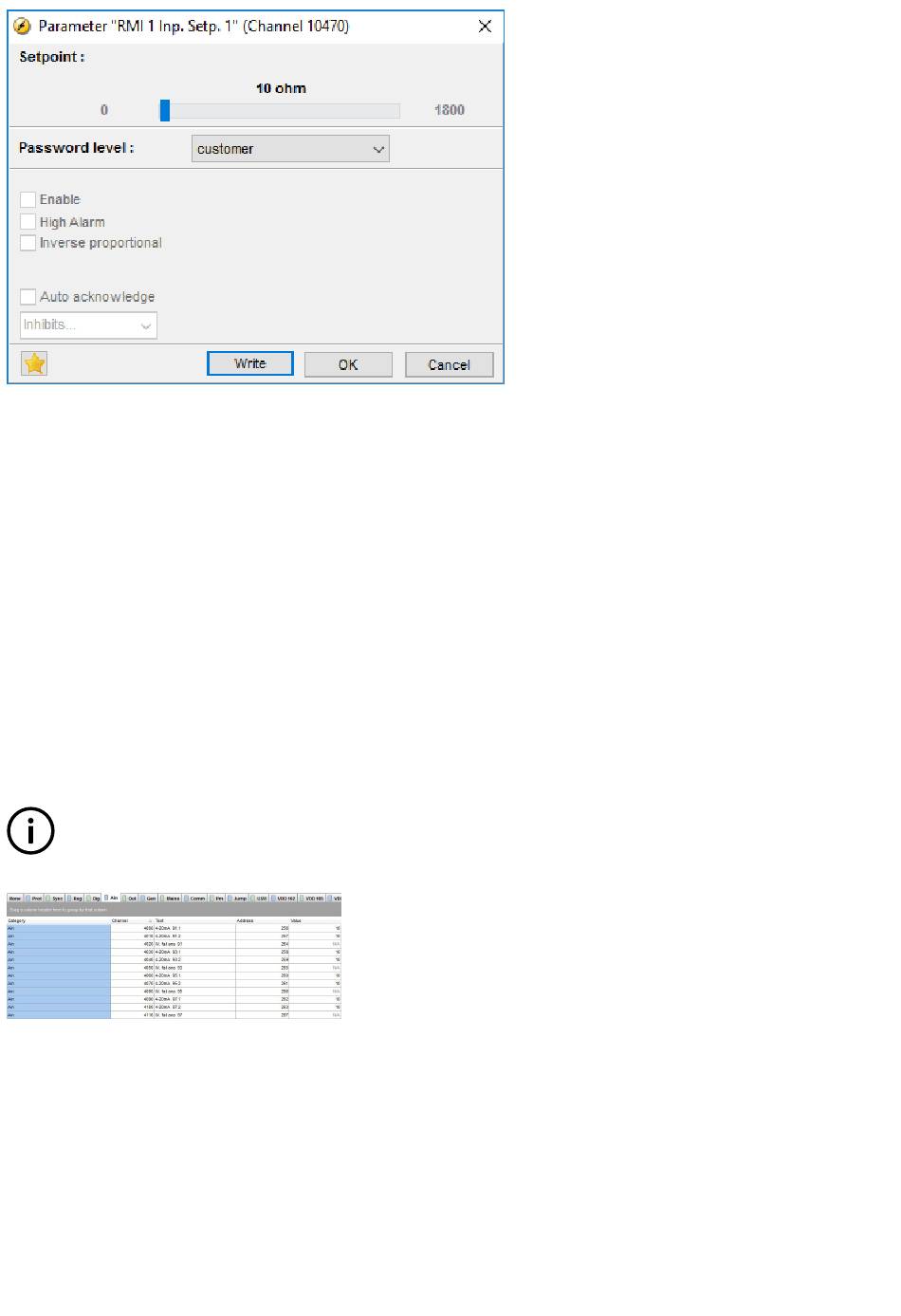

Passen Sie den Widerstand des RMI-Sensors an den spezifischen Messwert an. Im o. a. Beispiel ist die Einstellung 10 Ω - 0.0 Bar.
6.28.10 Skalierung der 4-bis-20-mA-Eingänge
Die Skalierung der analogen Eingänge wird vorgenommen, um sicherzustellen, dass das Auslesen der Eingänge mit einer
Auflösung entsprechend des angeschlossenen Sensors geschieht. Es wird empfohlen, Änderungen der Skalierung gemäß der
nachfolgenden Liste vorzunehmen.
1. Stellen Sie den Multieingang auf 4 bis 20 mA ein. Verwenden Sie dazu die Menüs 10980 bis 11000 für die Multieingänge 102 bis
108 und die Menüs 11120 bis 11190 für Option M15 oder M16.
2. Nun sind die Skalierungsparameter in Menü 11010 bis 11110 verfügbar.
3. Aktivieren Sie das Kontrollkästchen „AUTO SCALE", wenn Sie die Eingänge einstellen. Die Anzeige bleibt gleich - es werden
Dezimalstellen hinzugefügt.
4. Die Deaktivierung von AUTO SCALE teilt den Anzeigewert durch Faktor 10 für jede hinzugefügte Dezimalstelle.
5. Dann können die Alarm-Parameter für die Multieingänge konfiguriert werden.
6. Die USW Datei sollte immer mit deaktiviertem AUTO SCALE gespeichert werden.
INFO
Das Setup und die Einstellung der Multieingänge muß in der beschriebenen Reihenfolge efolgen. Falls dies nicht erfolgt,
sind die Alarmlevel falsch.
Einstellung Dezimalstellen:
Keine Dezimalstellen:
0 bis 5 bar, Öldruckwandler (4 bis 20 mA)
Dezimalstellen = 0
Ohne Dezimalstellen kann der Sollwert grob in Stufen von einem bar eingestellt werden.
