Die in der Tabelle oben angezeigten Einstellungen sind nicht korrekt, wenn ein Step-Down-Trafo verwendet wird. Diese
Einstellungen werden später noch aufgeführt.

6.44.3 Konfiguration eines Step-Up-Trafos und eines Messtrafos

Wenn die HV-Seite des Transformators die Spannung bis zu einem höheren Spannungsniveau als 690 V AC umwandelt, müssen
Messwandler eingesetzt werden. All diese Parameter können über die Utility Software konfiguriert und an einem Beispiel erläutert
werden:

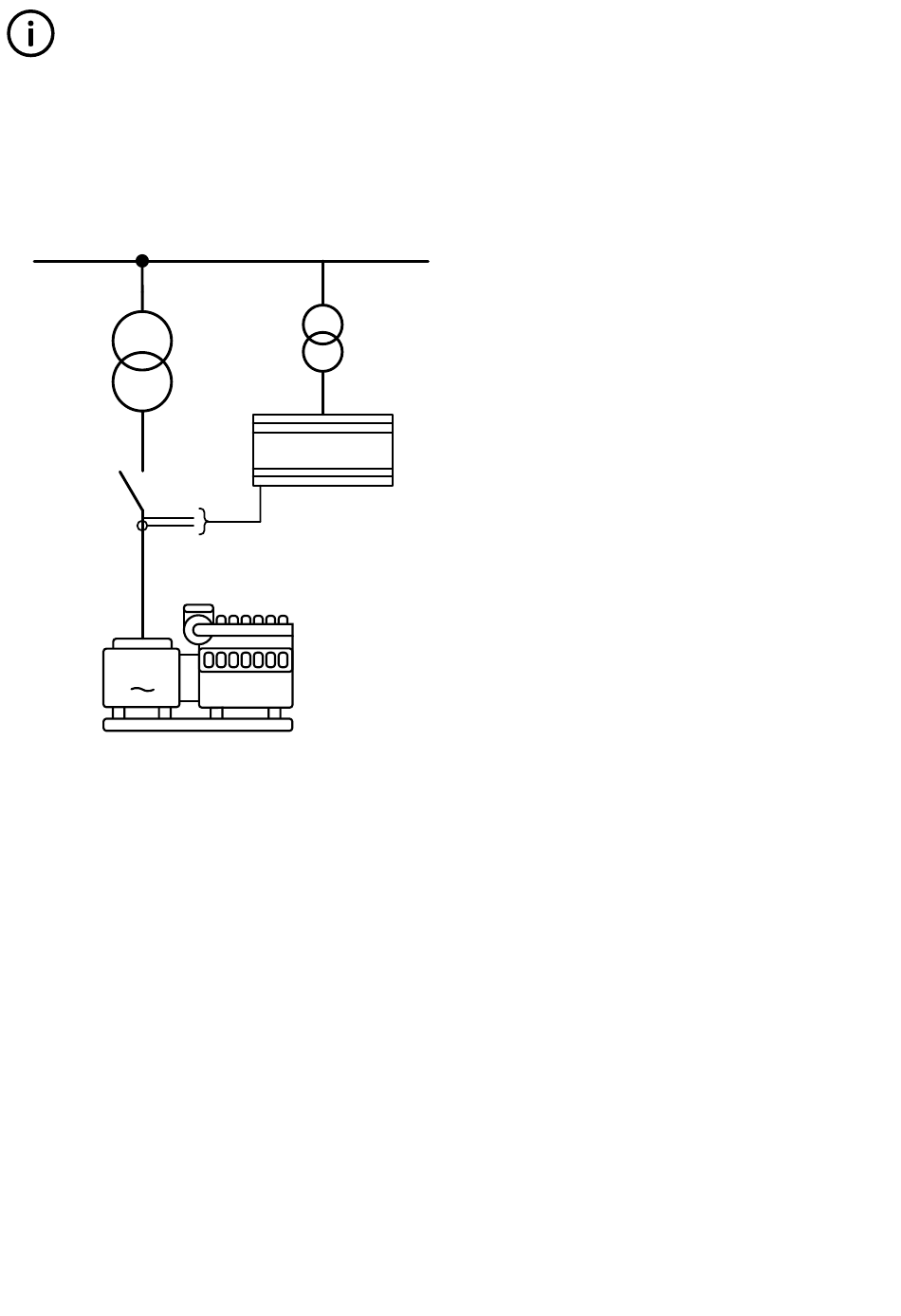

Busbar 10 kV
Dz4
10/0.4 kV
400 V AC
direct input
G
U
GEN
I
GEN
Bei dem Transformator handelt es sich um einen Dz4 Step-Up-Trafo mit Nenneinstellungen von 10/0.4 kV.
Der Generator verfügt über eine Nennspannung von 0.4 kV, einen Nennstrom von 250 A sowie eine Nennleistung von 140 kW.
Der Messwandler verfügt über eine Nennspannung von 10/0.1 kV und keine Phasenwinkelverschiebung.
Die Nennspannung der Sammelschiene (BB) beträgt 10 kV.
Da die Nennspannung des Generators 400 V beträgt, besteht in diesem Beispiel keine Notwendigkeit für einen Messtrafo auf der
LV-Seite. Der ML-2 kann bis zu 690 V bewältigen. Es ist jedoch weiterhin erforderlich, Stromtrafos auf der LV-Seite zu konfigurieren.
In diesem Beispiel verfügen die Stromtrafos über einen Nennstrom von 300/5 A.
Da es sich beim Aufspanntransformator um einen Dz4 handelt, liegt eine Phasenwinkelverschiebung von -120° vor.
Diese Einstellungen lassen sich über das Display oder die Utility Software programmieren. Sie müssen unter den in der Tabelle
aufgeführten Parametern vorgenommen werden:
DESIGNER'S REFERENCE HANDBOOK 4189340686P DE
Measurement
Controller
Current transformer
300/5 A
= 400 V
= 250 A
transformer
10/0.1 kV
