6.14.1 Kompensationszeit

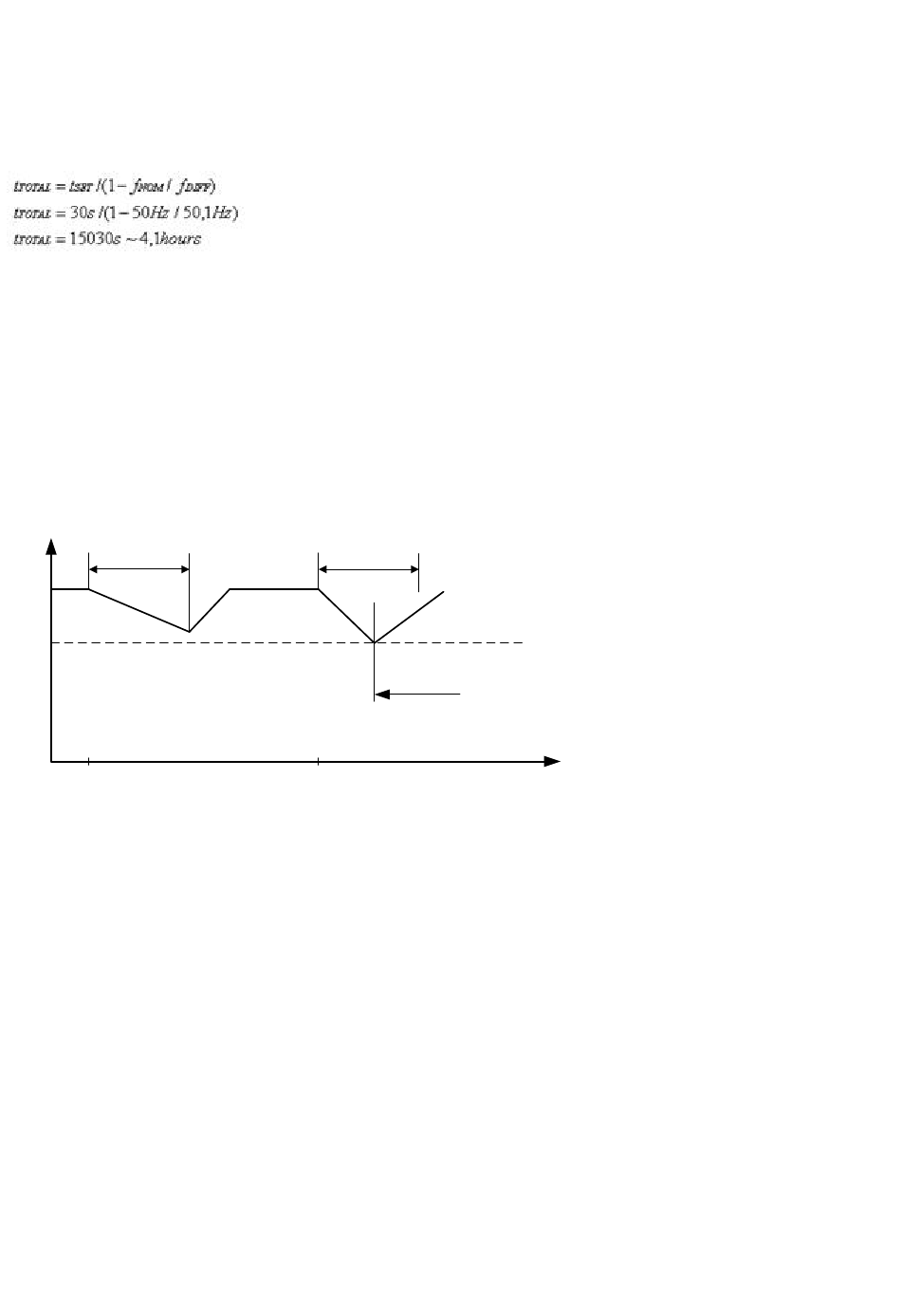

Der Zeitbedarf zur Kompensation kann wie folgt berechnet werden:
• 6403 = 30 seconds
• 6404 = +/- 0.1 Hz

6.15 Batterietest

Diese Funktion ermöglichte einen Zustandstest der Batterie Der Batterietest kann über einen Digitaleingang in den Betriebsarten
Auto und Hand aufgerufen werden.
Tritt während des Batterietests ein Netzausfall ein, so wird der Batterietest abgebrochen und die Notstromsequenz durchgeführt.
Während des Batterietests sinkt die Batteriespannung. Ein Alarm wird ausgelöst, wenn der unter „Batterietest" (Kanal 6411)
eingestellte Sollwert unterschritten wird.
U
BATTERY
t
BAT TEST
Alarm
Test 1
Die Abbildung zeigt, dass Test 1 ohne großen Spannungsabfall durchgeführt wird, Test 2 erreicht dagegen den Alarm-Sollwert.
Da kein Grund besteht, die Batterie weiter zu entladen, wird der Test mit Alarmauslösung abgebrochen.
Der Test wird meist regelmäßig, z. B. einmal pro Woche, ausgeführt. Der Motor muss hierzu stillgesetzt sein. Bei laufendem Motor
wird der Befehl ignoriert.
Die Relaisausgänge arbeiten wie folgt:
Stoppmagnet:
Betriebsmagnet:
Die nachstehende Abbildung zeigt, dass beim Start des Tests das Startrelais aktiviert wird und den Motor zum Drehen bringt.
Der Motor dreht sich im Zeitraum, der unter „Batterietest" (Kanal 6412) konfiguriert wurde.
DESIGNER'S REFERENCE HANDBOOK 4189340686P DE
t
BAT TEST
Cancel test
Test 2
Der Stoppmagnet wird während des Tests aktiviert
Das Stopprelais bleibt während des Tests deaktiviert.
t
