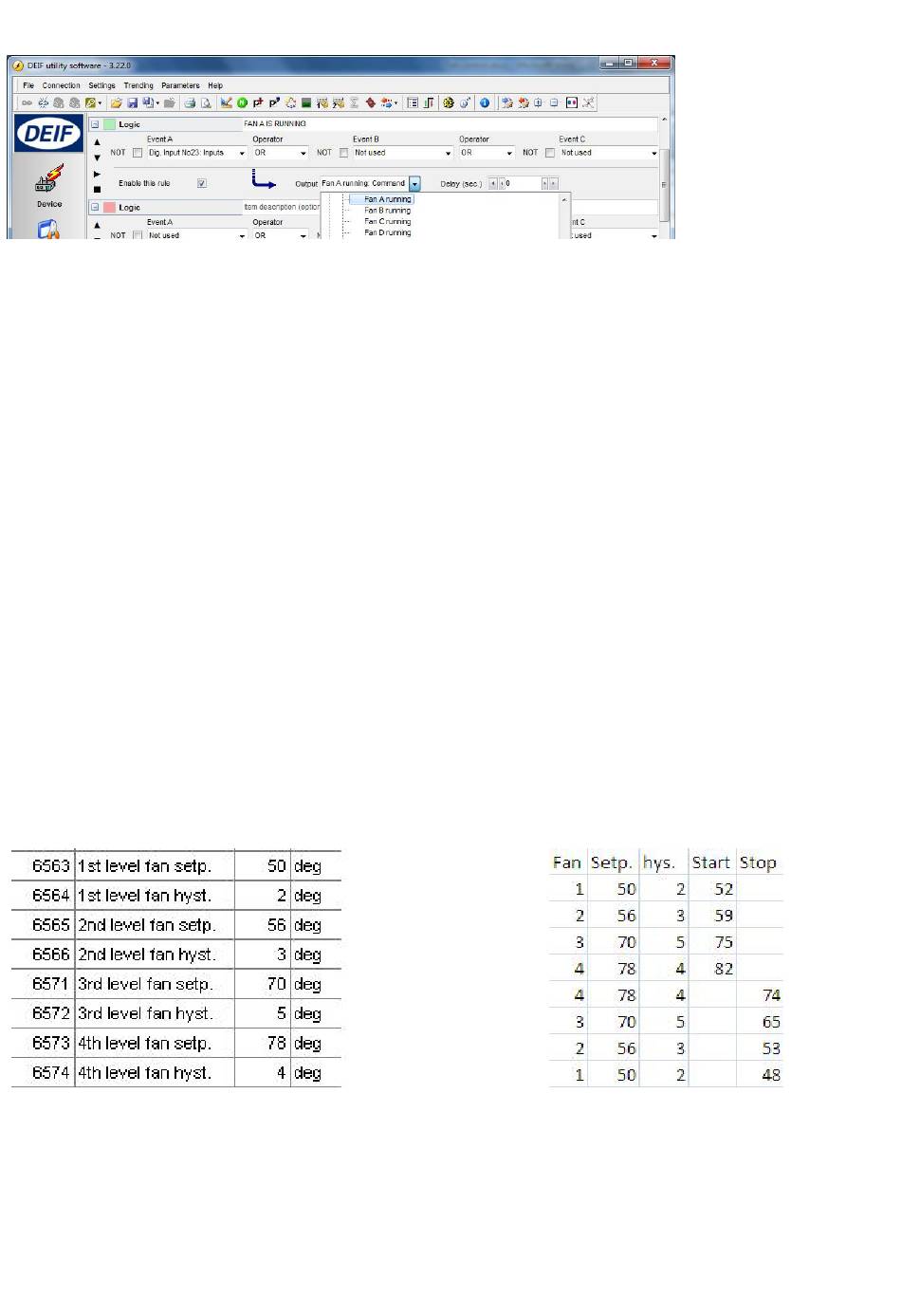

M-Logic:
6.46.2 Eingang für Lüftersteuerung
Die Lüftersteuerung benötigt einen Temperatureingang, um die Lüfter anhand einer Temperaturmessung starten und stoppen zu
können.
Fan Temperatur-Eingang wird in Parameter 6561 eingestellt, und dieser Eingang kann zwischen diesen Eingängen gewählt werden:
• Es stehen drei Multieingänge an Steckplatz 7 zur Verfügung
• MK-Messung (Motorkommunikation)
• Externe Analogeingänge 1-8 (H8.X)
• Analogeingänge (M15.X)
• Multieingänge (M16.X)
Die Multieingänge können beispielsweise für einen Pt100-Sensor konfiguriert werden, welcher die Motor- oder die
Umgebungstemperatur misst. Wenn EIC ausgewählt ist, wird dies als höchste gemessene Temperatur unter den Kühlwasser- oder
Öltemperaturen definiert.
Anhand der Messung am ausgewählten Eingang werden der bzw. die Lüfter gestartet und gestoppt.
6.46.3 Lüfter Start/Stopp
Die Start-/Stoppeinstellungen für den/die Lüfter erfolgt in Menü 6563-6574. Mit den Einstellungen in der Tabelle unten kann die
Veranschaulichungskurve angezeigt werden.
Eine Hysterese (Abb.: Hyst.) gewährleistet, dass zwischen Start und Stopp ein Bereich liegt.
Die folgende Start-/Stoppkurve wird bei Verwendung einer Bogeneinstellung generiert:
