% of nominal
voltage
100
Voltage rerun
level (2265)
0

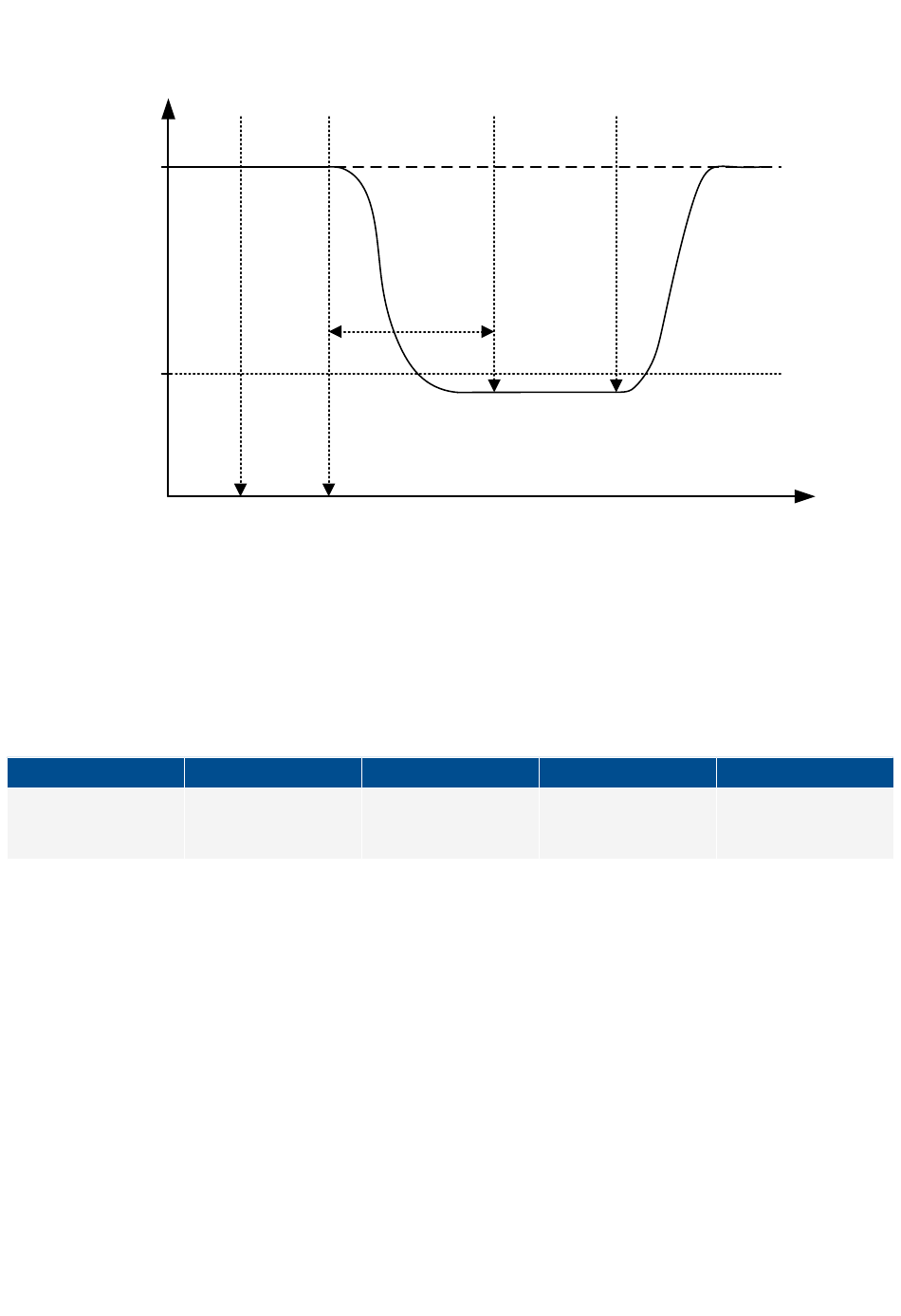

Im obigen Diagramm ist die Erregung während der Abkühlung aktiviert. Sobald eine neue Startanforderung auftritt, wird die
Erregung deaktiviert. Wenn die Erregung deaktiviert ist, startet der Timer für die Spannungsentladung.
Vergleicht man beide Situationen, wird deutlich, dass die Reaktion im ersten Beispiel am schnellsten ist. Das liegt daran, dass die
Erregung bereits deaktiviert ist, wenn die nächste Startanforderung eingeht. Würde die neue Startanforderung etwas später
auftreten, könnte der Spannungsentladungs-Timer bereits abgelaufen sein. Das bedeutet, dass der Generatorschalter sehr kurz
nach der neuen Startanforderung hätte geschlossen werden können.
Parameter
2264

10.5 Separates Synchronisierrelais

Setzt die AGC-4-GER den Synchronisierbefehl ab, werden die Relais an den Klemmen 17/18/19 (Gs) und 11/12/13 (Ns) aktiviert
und der Schalter muss schließen.
Diese Standardfunktion kann so modifiziert werden, dass sie, abhängig von der gewünschten Funktion, einen digitalen Eingang und
einen zusätzlichen Relaisausgang benutzt. Die Relaisauswahl erfolgt in Menü 2240, der Eingang wird in 'Input Settings' in der USW
festgelegt.
Die folgende Tabelle beschreibt die Möglichkeiten.
DESIGNER'S REFERENCE HANDBOOK 4189340686P DE
New start
GB open request
Element
Spannungsentladungs-
Timer
GB close
Voltage
discharge
(2264)
Bereich
1.0 s
20.0 s
CBE Break Lim
(2252) expired
Standard
5.0 s
Time
Anmerkung
Der Parameter wird von
den Aggregaten nicht
gemeinsam genutzt!
