3. Montage

3.1 Montage und Abmessungen der AGC-4

3.1.1 Montage des Gerätes
Das Gerät ist für den Einbau in eine Schalttafel vorgesehen. Das Display kann in deren Tür installiert und mit einem Displaykabel an
das Hauptgerät angeschlossen werden.

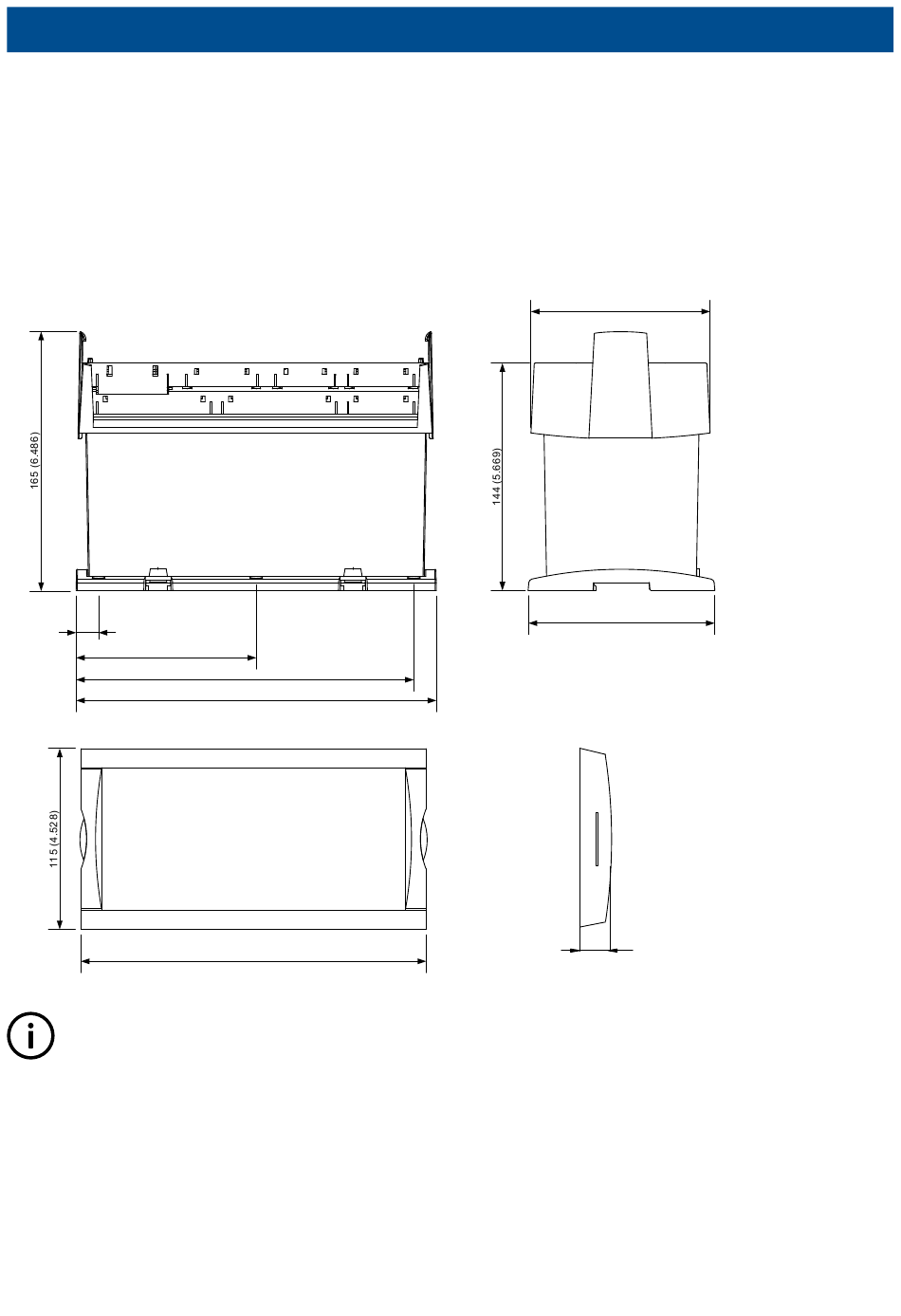

3.1.2 Abmessungen des Gerätes
15 (0.59)
115 (4.528)
INFO
Abmessungen in mm

3.1.3 Schalttafelausschnitt

Um eine optimale Montage zu gewährleisten, muss die Schalttafeltür gemäß der folgenden Abbildung ausgeschnitten werden.
INSTALLATION INSTRUCTIONS 4189340687I DE
215(8.465)
230 (9.055)
Display or AOP
220 (8.661)
115 (4.528)
119(4.689)
20.0 (0.787)
