7. Schutzfunktionen

7.1 Spannungsabhängiger (eingeschränkter) Überstrom
Diese Schutzvorrichtung wird verwendet, wenn der Generator aufgrund einer Fehlersituation ausgelöst werden muss, bei der eine
reduzierte Generatorspannung erzeugt wird, d. h. ein Spannungseinbruch. Während des Spannungseinbruchs kann der Generator
nur Teil seiner üblichen Nennspannung erzeugen. Ein Kurzschluss während eines Spannungseinbruchs kann sogar niedriger sein
als die Nennstromstärke.
Die Schutzvorrichtung wird gemäß dem Überstromsollwert als Funktion der gemessenen Spannung an den Generator-
Spannungsklemmen aktiviert.

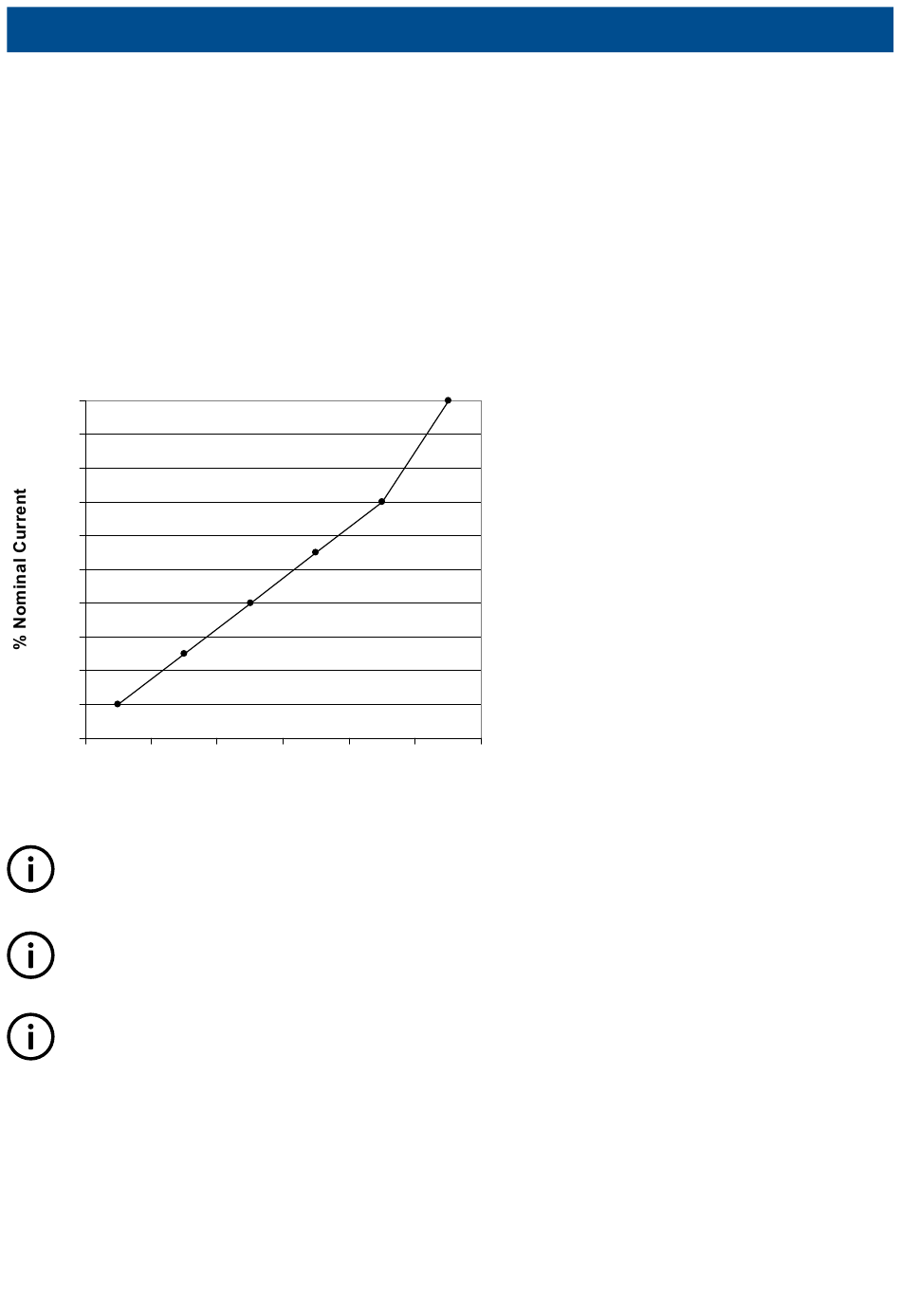

Das Ergebnis lässt sich als Kurvenfunktion ausdrücken, wobei die Spannungssollwerte feste Werte sind und die sich die
Stromsollwerte einstellen lassen (Menü 1100). Dies bedeutet, dass der Überstromsollwert bei einem Spannungsabfall ebenfalls
sinkt.
200
190
180
170
160
150
140
130
120
110
100
50
INFO
Die Spannungswerte für die sechs Punkte auf der kurve sind feste Werte; die Stromwerte lassen sich im Bereich von 50
bis 200 % einstellen.
INFO
Die Prozentwerte (%) von Spannung und Strom beziehen sich auf die Nenneinstellungen.
INFO
Der Timerwert kann im Bereich von 0.1 bis 60.0 Sekunden eingestellt werden.
DESIGNER'S REFERENCE HANDBOOK 4189340686P DE
60 70 80
% Nominal Voltage
90 100
