Messumformer Für Die Spannung Oder Blindleistung Vom Netz - Deif AGC-4 Handbuch Für Konstrukteure

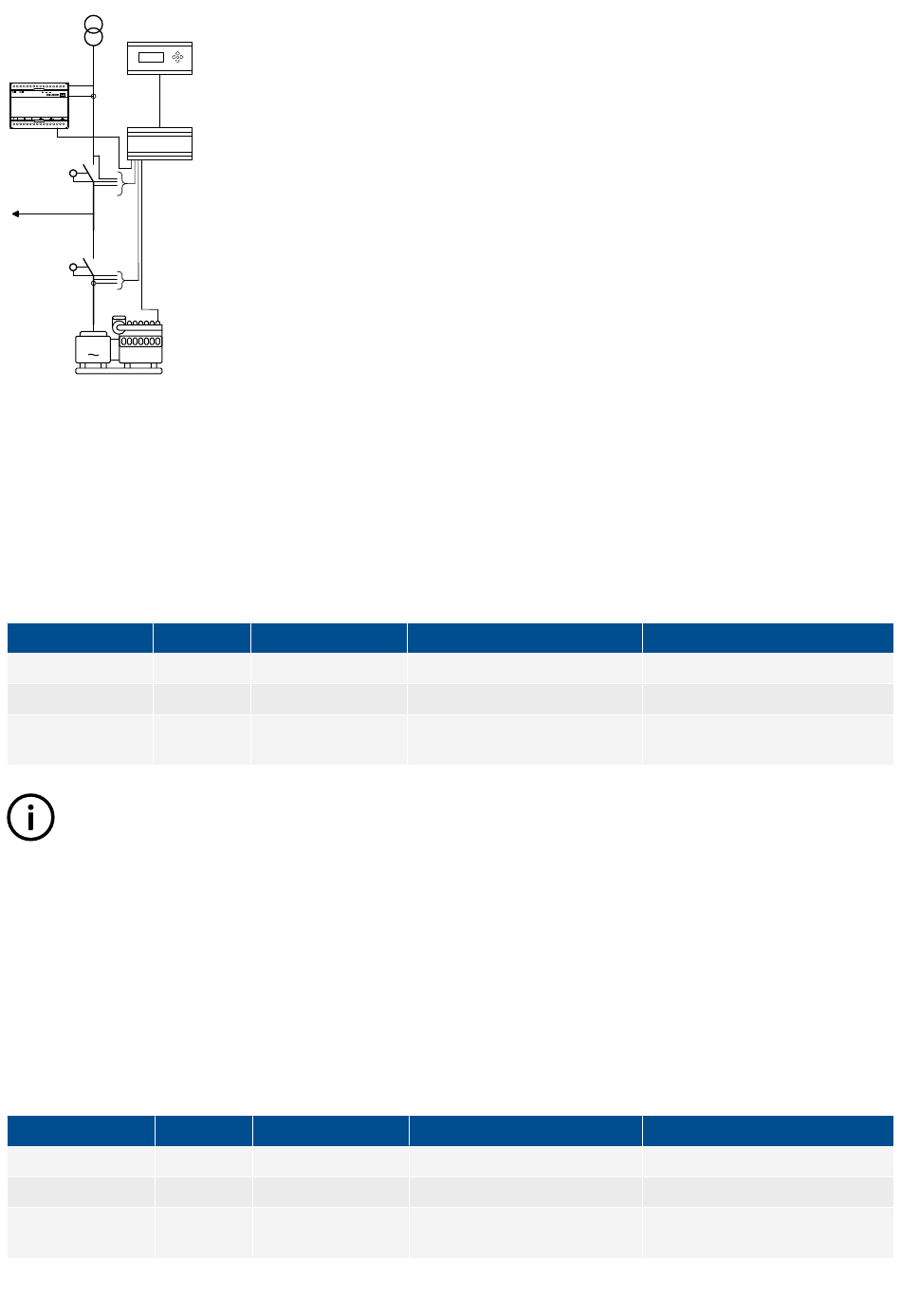

Mains
Display
Transducer
(TAS-331DG)
Mains
Controller
breaker
(MB)
Consumers
Generator
breaker
(GB)
G
Diesel generator set
Einstellung
Wie bereits erwähnt, wird hierfür Multieingang 102 oder CIO308 1.14 verwendet.
Stellen Sie den Eingang auf 4–20 mA und bestimmen Sie den Messbereich des Messumformers unter Parameter 7261 und 7262.
Der Einstellungsbereich entspricht 4 mA min. und 20 mA max.
Tabelle 3.2 P-Messung von einem Wandler aus
Text Parameter
Wandlerbereich 7261
Wandlerbereich 7262
Netz P-Messung 7263
INFO
Sobald die max. oder min. Messumformereinstellungen von 0 abweichen, benutzt die AGC-4-GER das Wandlersignal,
auch in einem Power-Management-System.
3.5.13 Messumformer für die Spannung oder Blindleistung vom Netz
Es ist auch möglich, Messumformer zum Messen von Netzspannung oder Netzblindleistung zu verwenden. Benutzen Sie zum
Einrichten dieser Wandler die Menüs 7270 (Netzblindleistung) und 7280 (Netzspannung).
Gemäß nationalen Grid Codes ist es oft notwendig, die Messung am Netzanschlusspunkt durchzuführen. Das Verwenden von
Messumformern ist bei großen Entfernungen besonders praktisch. Weitere Informationen finden Sie in der Dokumentation von
Option A10.
Tabelle 3.3 Q-Messung von einem Wandler aus
Text Parameter
Wandlerbereich 7271
Wandlerbereich 7272
Netz Q-Messung 7273
DESIGNER'S REFERENCE HANDBOOK 4189340686P DE
Werkseinstellung Bereich
0 kW 0 bis 20000 kW
0 kW -20000 bis 0 kW
Multi-Eingang 102 (Wandler)
Multieing.102
CIO308 1.14 (Wandler)
Werkseinstellung Bereich
0 kvar -20000 bis 20000 kvar
0 kvar -20000 bis 20000 kvar
Multi-Eingang 102 (Wandler)
Multieing.102
CIO308 1.17 (Wandler)
Beschreibung
Maximale Wirkleistung
Minimale Wirkleistung
Auswahl des Analogeingangs
Beschreibung
Maximale Blindleistung
Minimale Blindleistung
Auswahl des Analogeingangs
Seite 30 von 225
