Mains controller
BTB controller
Genset controller
Beim Einrichten der Phasenfolgen-Alarme kann es hilfreich sein, die Funktion „NS-Schließfehler, Start" (8181) in einigen der
Netzsteuerungen zu aktivieren. Dadurch ist Folgendes möglich: Wenn z. B. der Phasenfolgefehler für die Netzspannung (2153)
auftritt und die Fehlerklasse „NS-Auslösung" (Trip MB) lautet, werden die Aggregate gestartet. Ist auch die automatische
Umschaltung aktiviert (8184), kann der andere Netzanschluss Reservelast liefern, bevor die Aggregate starten. Wenn im anderen
Netz kein Phasenfolgefehler auftritt, liefert das andere Netz weiterhin die Last, und die Aggregate starten nicht.

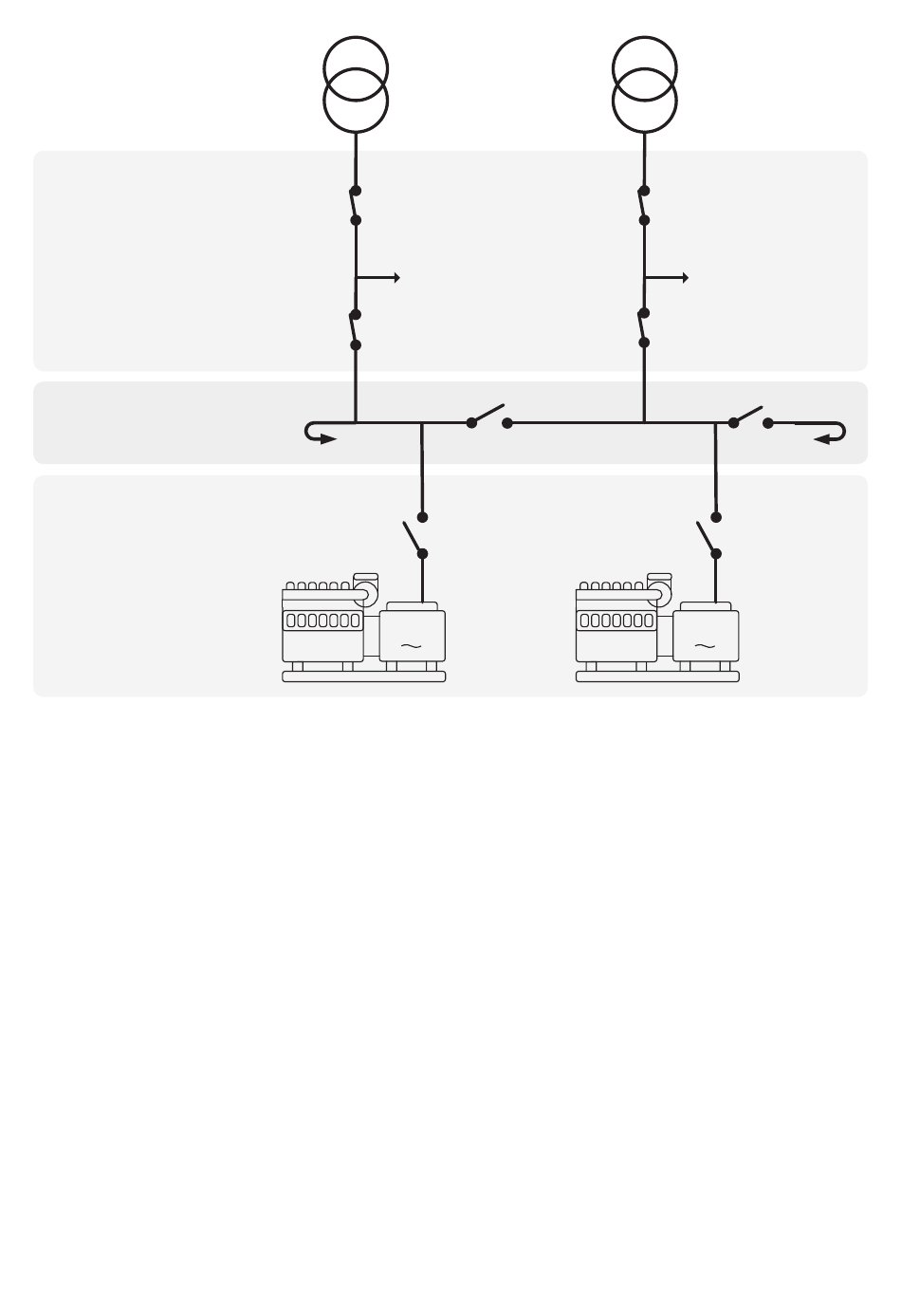

Beispiel:
Bei Aggregat 1 ist der Parameter 2153 auf „Abstellung mit Nachlauf" eingestellt. Das Aggregat 1 ist seit Kurzem ausgeschaltet und
es wurden versehentlich zwei Phasen vertauscht. Nun tritt ein Netzausfall an Netz 17 auf und das Aggregat 1 wird eingeschaltet.
Die Steuerung für Aggregat 1 erkennt einen Phasenfolgefehler und aktiviert seine Fehlerklasse. GS1 wird niemals geschlossen.
SKS33 wird geschlossen. Aggregat 2 wird eingeschaltet und liefert die Last. Wenn auch auf der B-Seite von SKS33 ein
Phasenfolgefehler auftritt und 2156 in SKS33 auf die SKS-Auslösung eingestellt ist, schließt das System stattdessen SKS34, da es
sich um ein System mit umwickelter Sammelschiene handelt.

4.3 Erregerverlust

Um Schäden am Aggregat wegen eines Polschlupfes zu vermeiden, weist die AGC einen Schutz auf, der einen Schalter z. B. bei
Auftreten eines Erregerverlustes auslöst. Der Schutz ist in den Parametern 1521 bis 1526 zu finden.
Die in Parameter 1521 angegebene Prozentzahl ist die maximale Prozentzahl importiert kvar verglichen zu den nominellen kW des
Aggregats.
DESIGNER'S REFERENCE HANDBOOK 4189340686P DE
2153
MB 17
TB 17
2156
2153
2156
GB 1
2153
G
MB 18
TB 18
BTB 33
2156
2153
2156
BTB 34
2153 2156
2156
GB 2
2153
G
