6.46.4 Lüfterausgänge

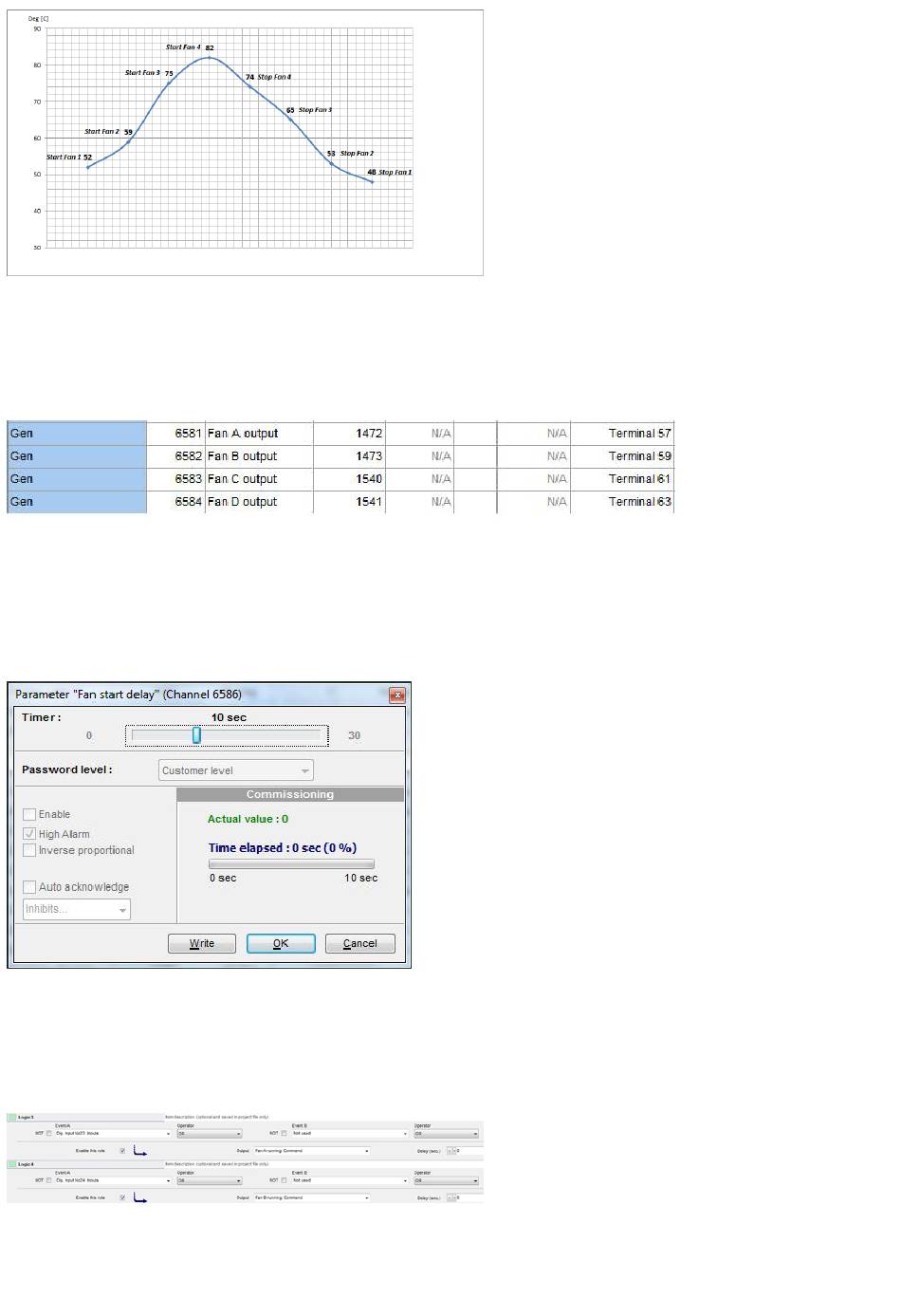

In Menü 6581-6584 werden die Ausgangsrelais für die Lüfter A-D bestimmt. Diese Relais dienen dazu, ein Signal an den
Lüfterstarterschrank abzugeben. Am Relais muss Spannung anleigen, damit der Lüfter läuft.
6.46.5 Lüfterstartverzögerung
Sollen zwei oder mehr Lüfter gleichzeitig starten, kann eine Startverzögerung zwischen den Lüfterstarts gesetzt werden. Der Grund
dafür besteht darin, den Spitzen-Startstrom zu begrenzen, sodass nicht alle Lüfter gleichzeitig mit einem Startstrom beitragen. Die
Verzögerung wird in Menü 6586 eingestellt.
6.46.6 Rückmeldung „Lüfter läuft"
Um sicherzustellen, dass der Lüfter läuft, kann ein digitaler Eingang für die Rückmeldung „Läuft" zugewiesen werden. Die
Rückmeldung „Läuft" muss über die M-Logic programmiert werden. Nachstehend ist die Programmierung exemplarisch dargestellt.
DESIGNER'S REFERENCE HANDBOOK 4189340686P DE Seite 175 von 225
