5 ELEKTROINSTALLATION
5.1 Anschlussübersicht
5.1.1

Cabinet ohne Ethernet-Switch

74
O R I G I N A L - B E T R I E B S A N L E I T U N G | VMS4100/5100

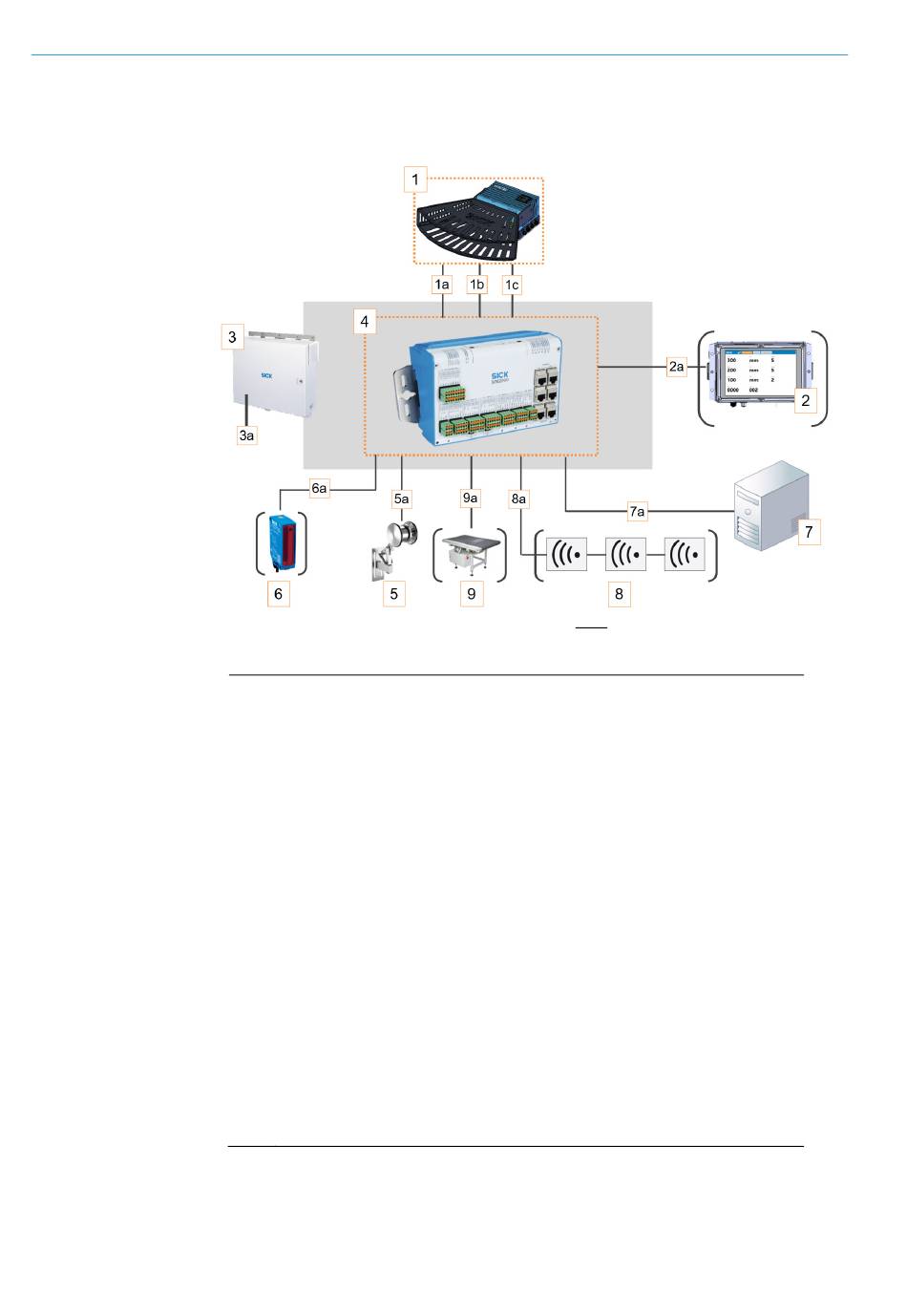

Abb. 73: Anschlussübersicht VMS4100/5100 - Cabinet ohne Ethernet-Switch
Legende
1 2D-LiDAR-Sensor
1a CAN-Bus
1b Inkrement
1c Ethernet
2 LFT-Display - nur VMS5100
3a Ethernet
3 Cabinet
3a Einspeisung AC 100 ...264 V/50 ... 60 Hz
4 SIM2000 Systemcontroller
5 Inkremental-Encoder
5a Encodersignal
6 Reflexions-Lichtschranke (optional)
6a Triggersignal
7 Kundenserver
7a Datenausgabe per Ethernet, Feldbus oder seriell
8 Lesestation (optional)
8a CAN-Bus
9
Wägestation (optional)
9a
Datenverbindung
