MANUALE ERPICI PIEGHEVOLI DJ-DP-DK-DMAX

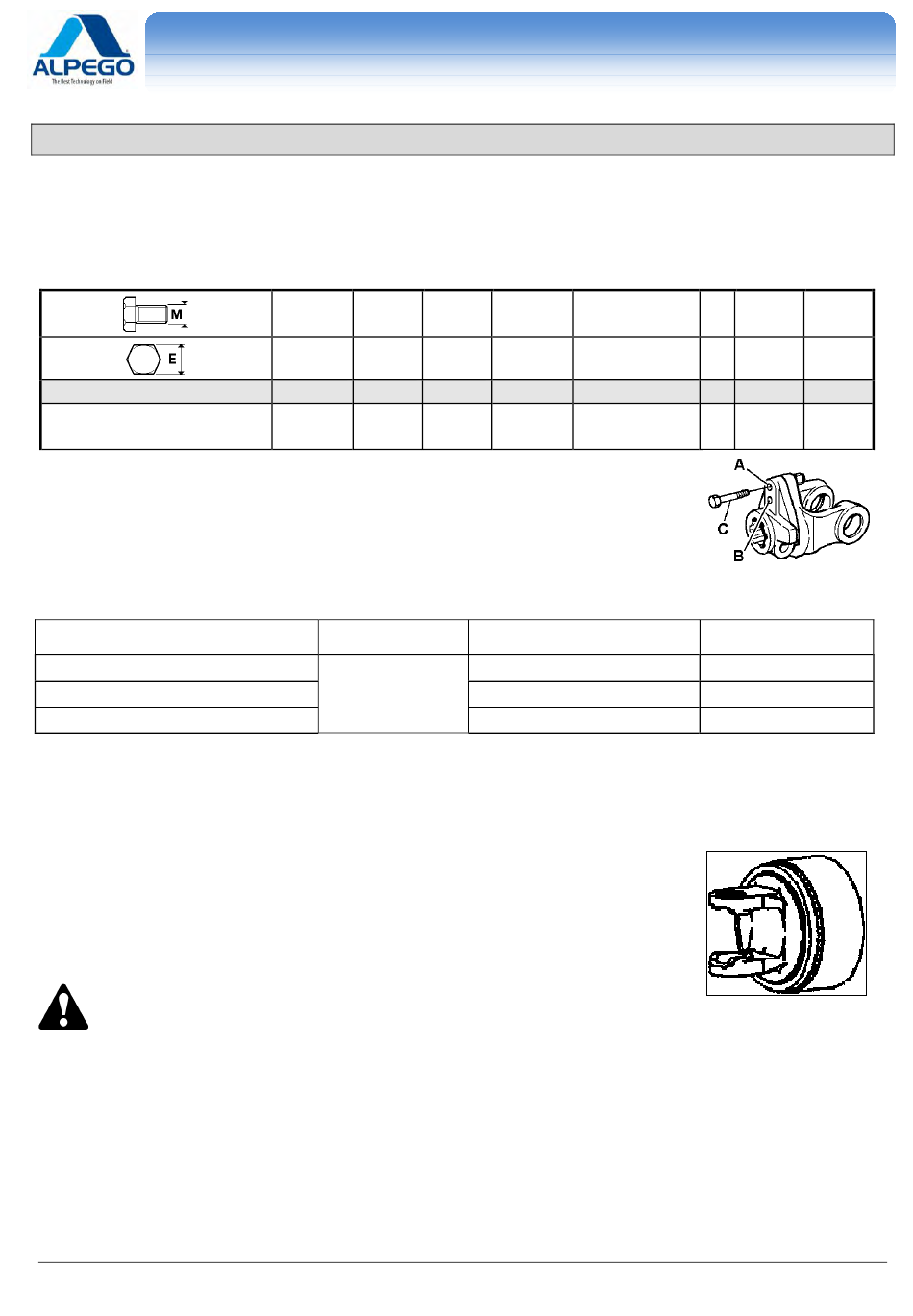

6.1. VERIFICHE E CONTROLLI

Durante le prime 8 ore di lavoro è bene controllare il serraggio di tutti i bulloni, in quanto lo sforzo generato durante il lavoro crea
un assestamento della struttura, eventualmente stringere come da tabella, ripetere il controllo ogni 50 ore di lavoro. Giornalmente
controllare i denti e il serraggio dei relativi bulloni.
coppia di serraggio Kgm
coppia di serraggio Nm

6.2. VITE DI SICUREZZA SOVRACCARICO ALBERO CARDANICO

Ogni albero cardanico è munito di un dispositivo di sicurezza contro i sovraccarichi costituito da una
vite. La vite di sicurezza deve rompersi ogni qualvolta venga superato il limite massimo di sicurezza
ammesso. La dimensione e il materiale di questa vite devono corrispondere scrupolosamente ai
ERPICE ROTANTE MOD.:
ROTODENT DJ LATERALE
ROTODENT DP LATERALE
ROTODENT DK LATERALE
La mancata osservanza delle caratteristiche della vite di sicurezza non che l'errata posizione della vite stessa sul
limitatore può creare seri danni alla trasmissione di tutta la machina e fa decadere immediatamente ogni diritto di
garanzia.
6.3. ALBERO CARDANICO CON LIMITATORE DI COPPIA A
CAMME
Questo dispositivo serve per proteggere gli organi di trasmissione della macchina da sforzi e
sovraccarichi eccessivi. Infatti in caso di sovraccarico la trasmissione di potenza viene interrotta. Il
reinnesto avviene in modo automatico fermando la presa di forza e ravviandola lentamente.
Il limitatore viene fornito già tarato dal costruttore. In caso di problemi nel
funzionamento non intervenire manomettendo il dispositivo.
Se necessario interpellare la Ditta Costruttrice o un centro specializzato.
Copyright ©2009 della Alpego spa ® -Tutti i diritti sono riservati. È espressamente vietata la ristampa o l'uso non autorizzato per iscritto da parte di Alpego spa

6. MANUTENZIONE

M 8 M 10 M 12
13 17 19
3 6 10
30 59 98
dati riportati in tabella.
POSIZIONE
A
M 14 M16
22 24
14 21
137 205
C-VITE DIMENSIONE
M10x60
M10x60
M10x60
Old Cod.D03214
New Cod. Q00A00017 R.23
M
M22 M24
20
30 32 36
40 54 70
39
530 685
0
CLASSE
MATERIALE
8.8
10.9
8.8
MANUTENZIONE
- 30
