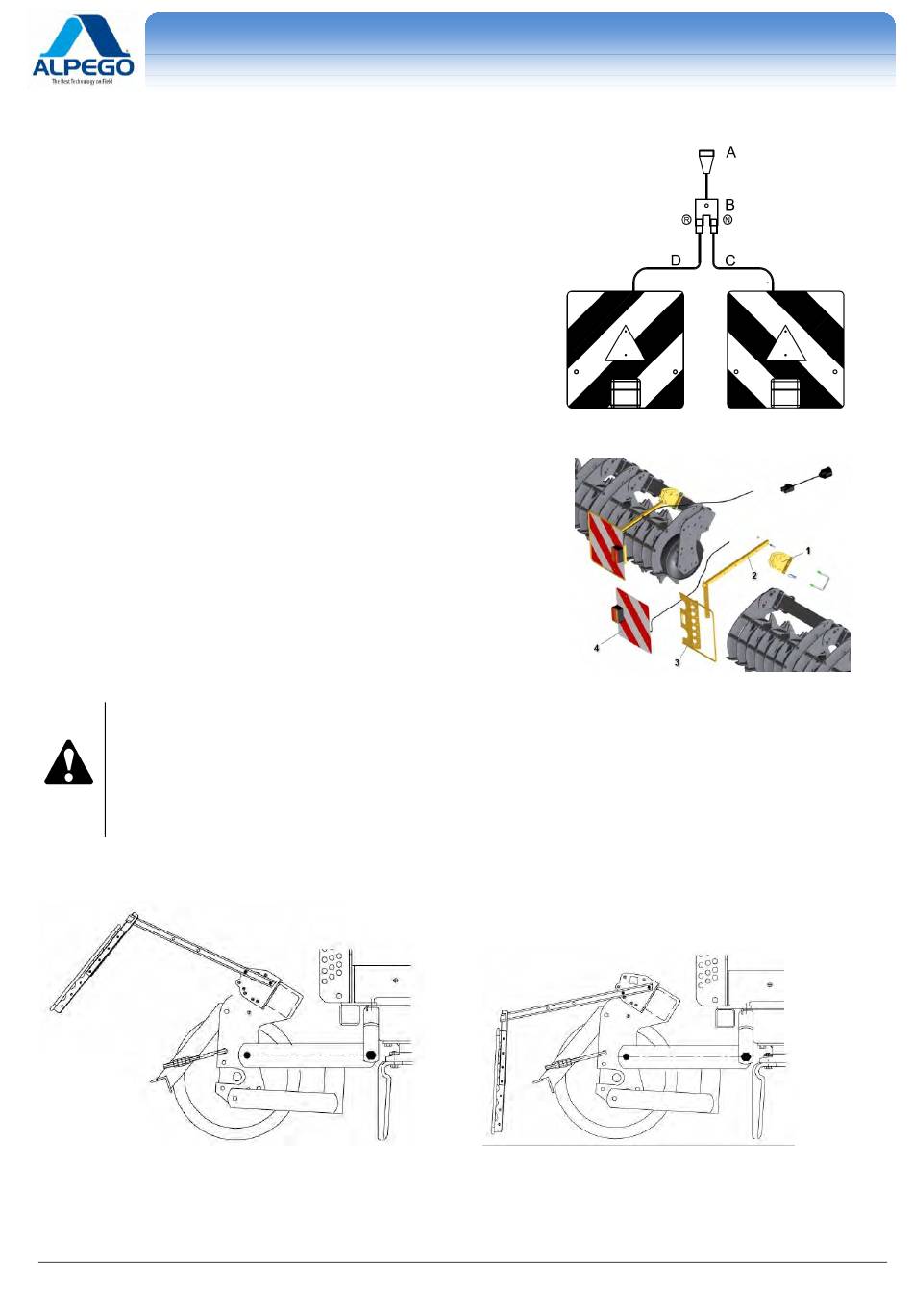

4.12. CONNEXION ÉLECTRIQUE DE LA BARRE DES FEUX.
Branchez la prise 7 plots (A) de la barre de signalisation au tracteur.
Branchez les câbles des panneaux C et D au dispositif B. Faites attention à
la couleur des câbles C et D, le câble de couleur noir doit être relié à la lettre
N présente sur le dispositif B et le câble de couleur rouge doit être relié à la
lettre R présente sur le dispositif B.
Vérifiez, en actionnant les commandes de clignotant du tracteur, le bon
positionnement droit et gauche des panneaux de signalisation.
Fixez les supports 1 sur la machine avec les brides, puis fixez les bras 2
avec les boulons et les écrous correspondants.
Accrochez les supports 3 sur les bras 2.
Branchez la prise électrique au tracteur.
Vérifiez la bonne position droite et gauche des panneaux.
Montez les panneaux réfléchissants 4 sur les supports 3, puis branchez la
prise électrique au tracteur.
En commençant par le côté gauche, montez les panneaux comme indiqué
sur la photo en respectant bien l'orientation des bandes réfléchissantes
blanches et rouges.
La barre de signalisation arrière a 2 positions spécifiques:
a)Au travail
b)Pour le transport
SI le ROTODENT REPLIABLE est ouvert et au travail, LES BRAS DE SUPPORT DES PANNEAUX DOIVENT
ETRE RELEVES (Voir figure ci après)
Si vous souhaitez FERMER le rotodent pour le remisage ou le transport, il est nécessaire D'ABAISSER LES
BRAS SUPPORTANT LES PANNEAUX (Voir figure ci après)
AU TRAVAIL
Copyright ©2009 par Alpego spa ® - Tous droits réservés. Toute réimpression ou utilisation non autorisée sans la permission écrite de la Alpego spa est formellement interdite
POSITION DES PANNEAUX DE SIGNALISATION
Old Cod.D03214
New cod. Q00A00017 R.23
AU TRANSPORT
INSTALLATION
- 21
