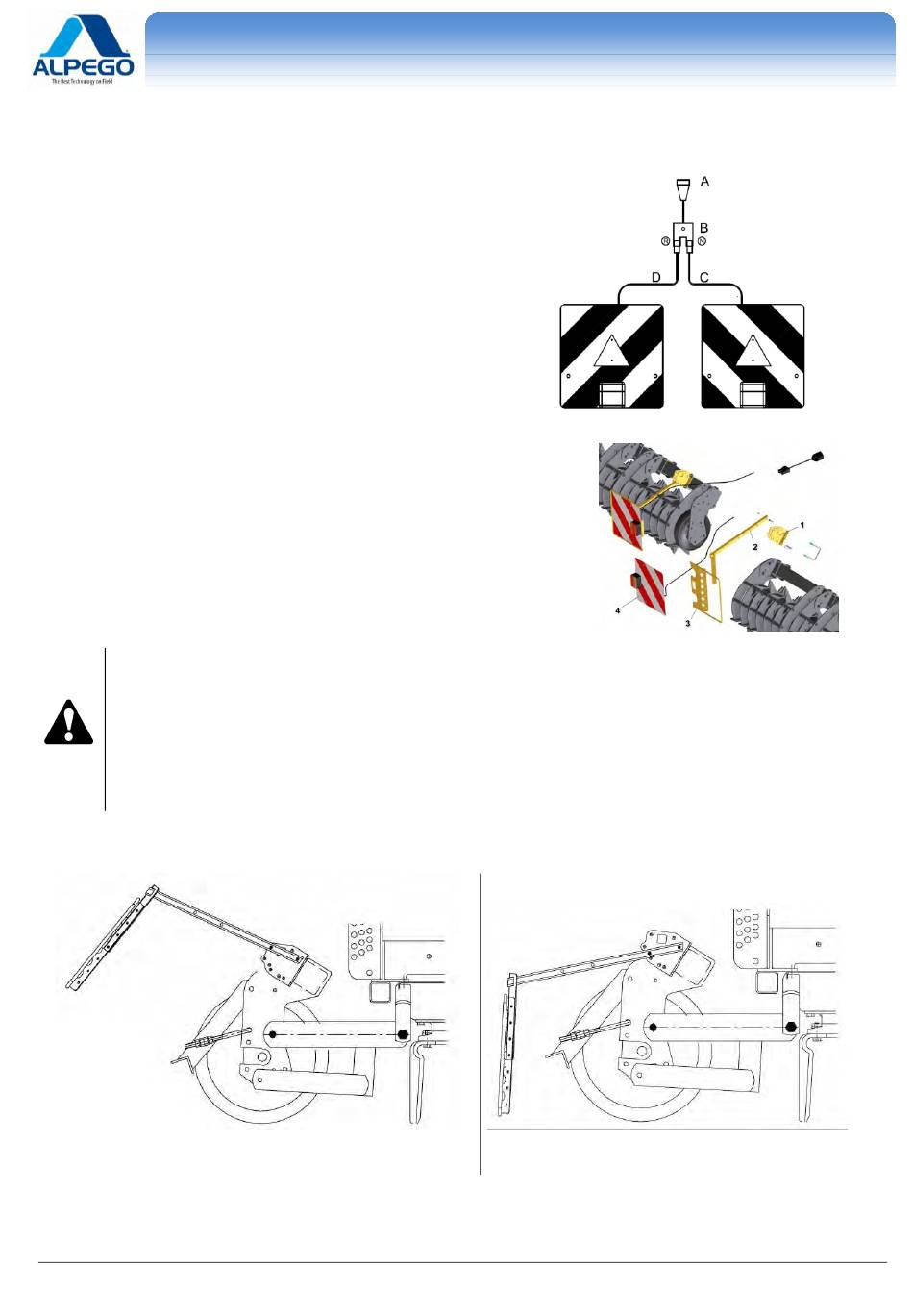

4.12. CONEXIÓN ELÉCTRICA DE LA BARRA FAROS
Unir el conector de 7 polos (A) de la barra de luces al tractor
Conecte los cables de los cuadros C y D al dispositivo B; prestar atención
al color de los conectores C y D, en cuanto que el de color negro va
conectado a la letra N y el de color rojo va conectado a la letra R
presentes en el dispositivo B.
Verificar accionando los mandos del tractor (luces de intermitencia) que
cuadro debe estar posicionado en la parte izquierda de la maquina y cual
en la derecha.
Colocar el soporte 1 en la maquina a través de los soportes en U,
después fijar los brazos 2 con tornillo y tuerca.
Colocar las piezas 3 sobre los brazos 2.
Montar los cuadros de luces 4 en el soporte 3, y unir los conectores al
sistema eléctrico del tractor. Verificar cuál es la posición derecha y cual
es la izquierda. Una vez verificada la posición correcta fijar la barra 4
sobre la pieza 3.
Para el lado izquierdo de la maquina montar el cuadro y el soporte de la
tabla en sentido opuesto al montaje descrito.
La barra de luces posterior tiene dos posiciones especificas:
a) Para el trabajo
b) Para el transporte
Si el ROTODENT PLEGABLES esta abierto y trabajando LOS BRAZOS DE SUJECCION DE LA BARRA
DEBEN ESTAR LEVANTADOS (ver figura de abajo)
Si se quiere CERRAR el rotodent para posición de reposo o para transporte
TABLAS. (ver figura de abajo)

DURANTE EL TRABAJO

Copyright ©2009 della Alpego spa® - Todos los derechos reservados. Toda reproducciòn o uso no autorizado sin el consentimento escrito de Alpego spa quedan expresamente prohibidos
POSICION DE LA BARRA DE LUCES.
