MANUALE ERPICI PIEGHEVOLI DJ-DP-DK-DMAX

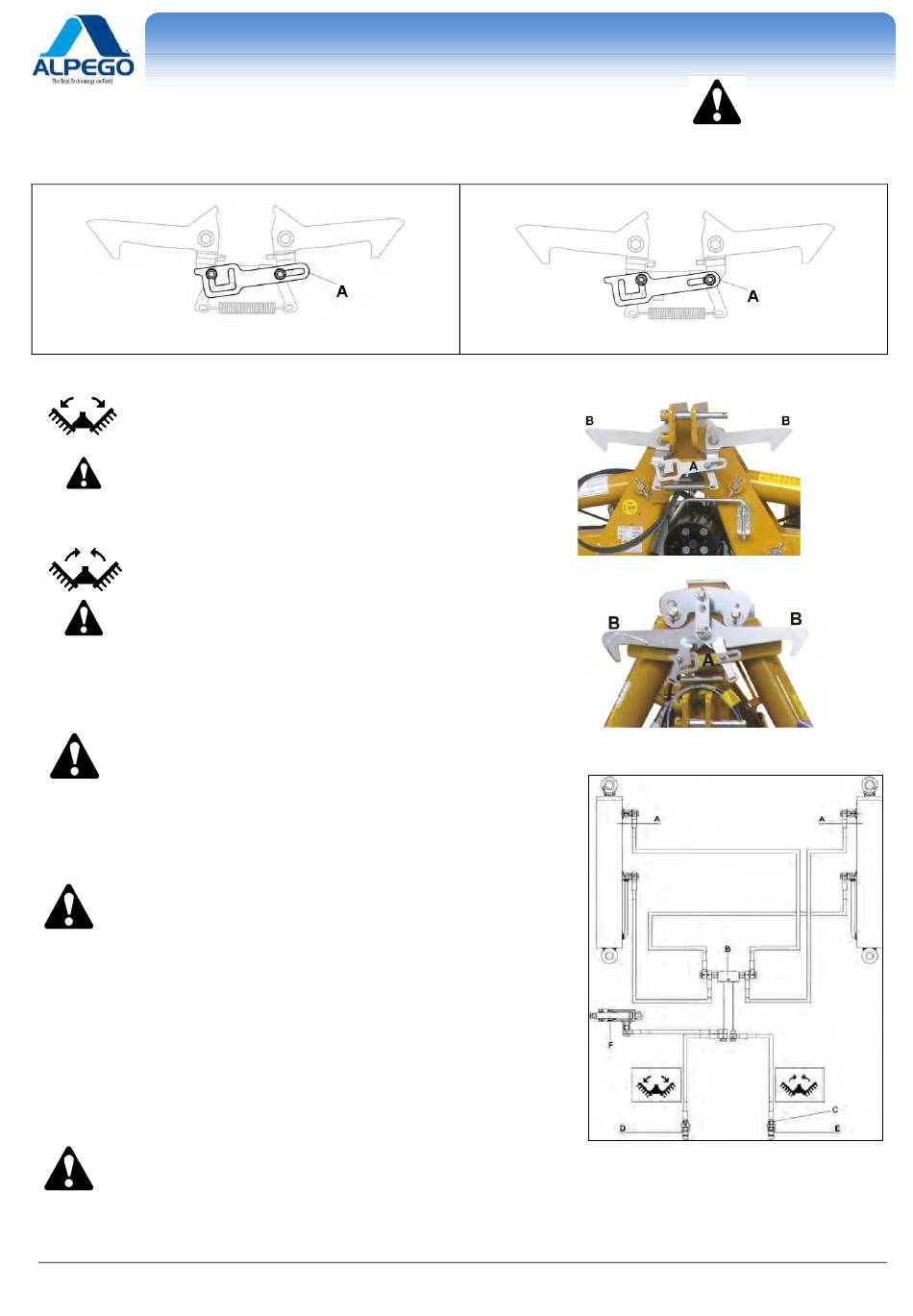

4.11.2. SISTEMA IDRAULICO DI SBLOCCAGGIO DEI GANCI DI SICUREZZA

La sicurezza dallo sblocco accidentale del dispositivo è garantita dalla staffa di sicurezza A. Prima di effettuare le operazioni di
apertura/chiusura assicurarsi che la staffa A sia posizionata in posizione di sblocco. (vedi fig.1)
Posizione di sblocco (fig.1)
APERTURA
a) Agire lentamente sulla leva del distributore idraulico
per aprire l'attrezzatura, automaticamente si solleveranno
prima i ganci "B", procedere senza scossoni fino a quando
entrambe le due metà dell'erpice sono in posizione orizzontale
CHIUSURA
a) Controllare se l'erpice si trovi nella posizione: "FISSA o
FLOTTANTE GIU" in questo caso togliere i due spinotti "A"
(vedi paragrafo 5.7); a questo punto agire sulla leva del
distributore che chiude l'attrezzatura e procedere alla manovra
completa di chiusura fin tanto che le due parti mobili
dell'erpice non si siano fermate nella posizione verticale.
A questo punto rilasciare la leva del distributore per permettere
l'abbassamento dei ganci di sicurezza "B".
Una volta chiuso l'erpice deve essere messo in sicurezza posizionando la staffa "A" nella posizione di blocco
(fig. 2)
Controllare ad ogni
utilizzazione della
macchina lo stato dei
tubi e il fissaggio dei
raccordi. Le riparazioni
vanno eseguite da
personale qualificato,
utilizzare solo ricambi
originali ALPEGO
Durante la fase di chiusura assicurarsi che la presa di forza sia priva di qualsiasi tipo di frenatura.
Copyright ©2009 della Alpego spa ® -Tutti i diritti sono riservati. È espressamente vietata la ristampa o l'uso non autorizzato per iscritto da parte di Alpego spa
LISTA COMPONENTI
rif. Descrizione
A Cilindri idraulici
B Valvola di blocco
C Riduttore di portata
D Innesto rapido 1/2"
apertura erpice
E Innesto rapido 1/2"
chiusura erpice
F Cilindro apertura ganci
SCHEMA IDRAULICO
Old Cod.D03214
New Cod. Q00A00017 R.23
Posizione di blocco (fig.2)
INSTALLAZIONE
