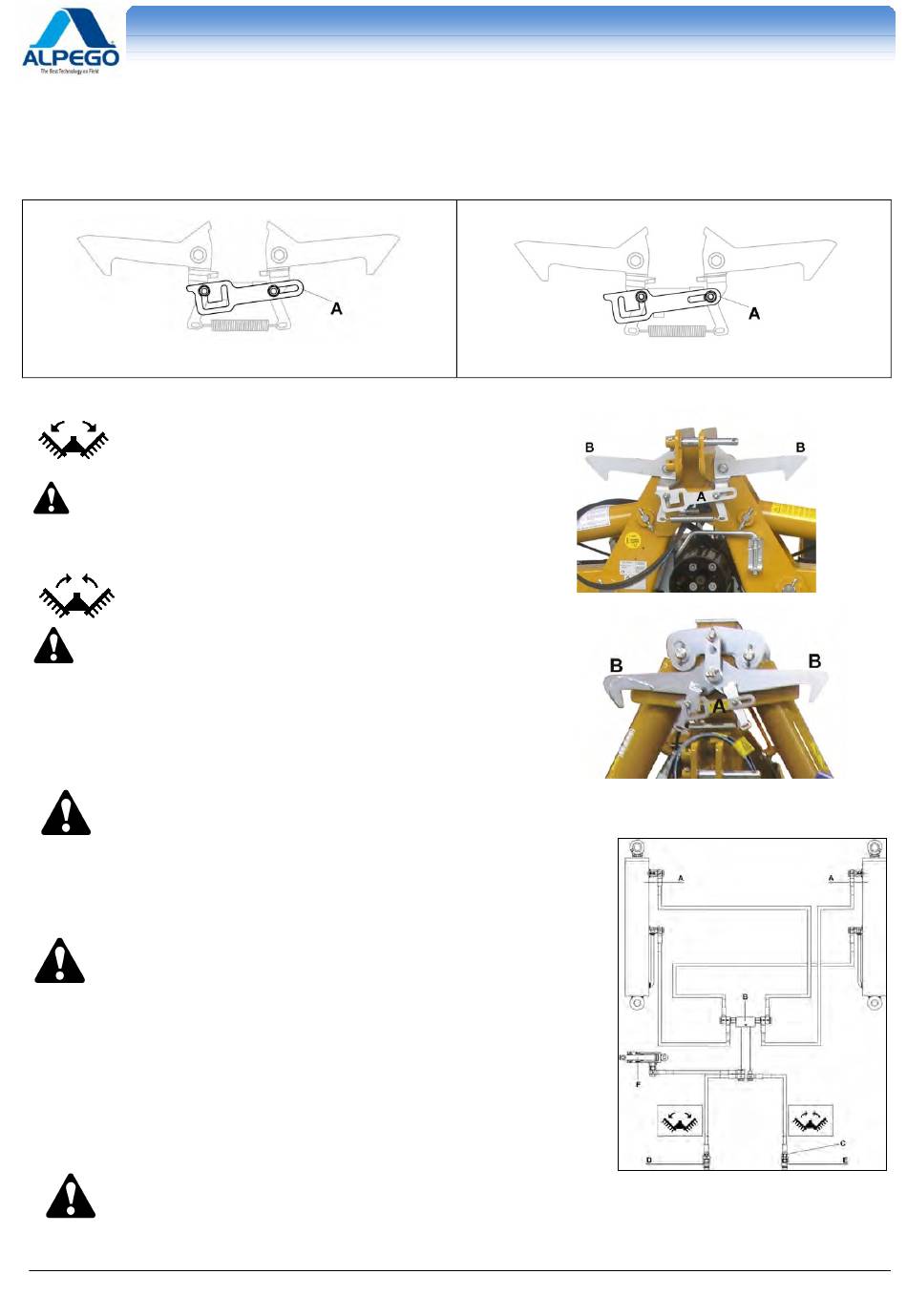

4.11.2. HYDRAULISCHES SYSTEM ZUM ENTSPERREN DER HAKEN UND DER SCHNUR

Die Sicherheit gegen ein zufälliges Entsperren der Vorrichtung wird durch den Sicherheits-Bügel A gewährleistet. Vor dem
Anfang der Öffnen-/Schließen-Verfahren sicherstellen, dass der Bügel A sich in seiner Entsperren-Stellung befindet (siehe Bild 1)
Entsperren-Stellung (Bild 1)
AUFKLAPPEN
Hebel des hydr. Verteilers langsam betätigen, um das
a)
Gerät auszuklappen – automatisch werden die Haken „B"
hochkommen - stoßen los solange weiter drücken, bis
beide Hälften der Kreiselegge in waagerechter Stellung
sind.
ZUSAMMENKLAPPEN
Überprüfen, ob die Kreiselegge auf der "FESTE-" oder
a)
"PENDEL-LAGE NACH UNTEN" eingestellt ist. Wenn es
so ist, die zwei Zapfen „A" entfernen (sieh Paragraph. 5.7):
Jetzt Hebel des Verteilers, der das Gerät zusammenklappt,
betätigen bis der Zusammenklappen-Vorgang beendet ist
und die zwei Hälften der Kreiselegge in ihrer senkrechten
Stellung zum Stillstand gekommen sind. Jetzt den
Verteiler-Hebel los lassen, um die Senkung der
Sicherheits-Haken „B" zu erlauben.
Nachdem die Kreiselegge zugeklappt ist, muss sie in Sicherheit gestellt werden, indem man die Bügel A in
die blockierte Stellung anbringt.
Vor jeder Anwendung
der Maschine
allgemeinen Zustand der
Ölleitungen und die
Befestigung der
Anschlüsse überprüfen.
Reparatur-Tätigkeiten
dürfen nur von
geschultem Personal
ausgeführt werden.
Es dürfen nur
ALPEGO Original-
Ersatzteile verwendet
werden
Stellen Sie während der Schließphase sicher, dass die Zapfwelle frei von Bremsen ist.
Copyright ©2009 der Alpego spa ® - Alle Rechte vorbehalten. Nachdruck, Vervielfältigung und Verbreitung, auch auszugsweise, ist ohne schriftliche Genehmigung der Alpego s.p.a
KREISELEGGEN
LISTE DER BESTANDTEILE
Beschreibung
Hydr. Zylinder
A
Sicherheits-Ventile
B
Fluss-Minderer
C
Schnell-Anschluss 1/2" zum
D
Aufklappen
Schnell-Anschluss 1/2" zum
E
Zusammenklappen
F Zylinder zum Öffnen der
Haken
HYDRAULISCHER PLAN
