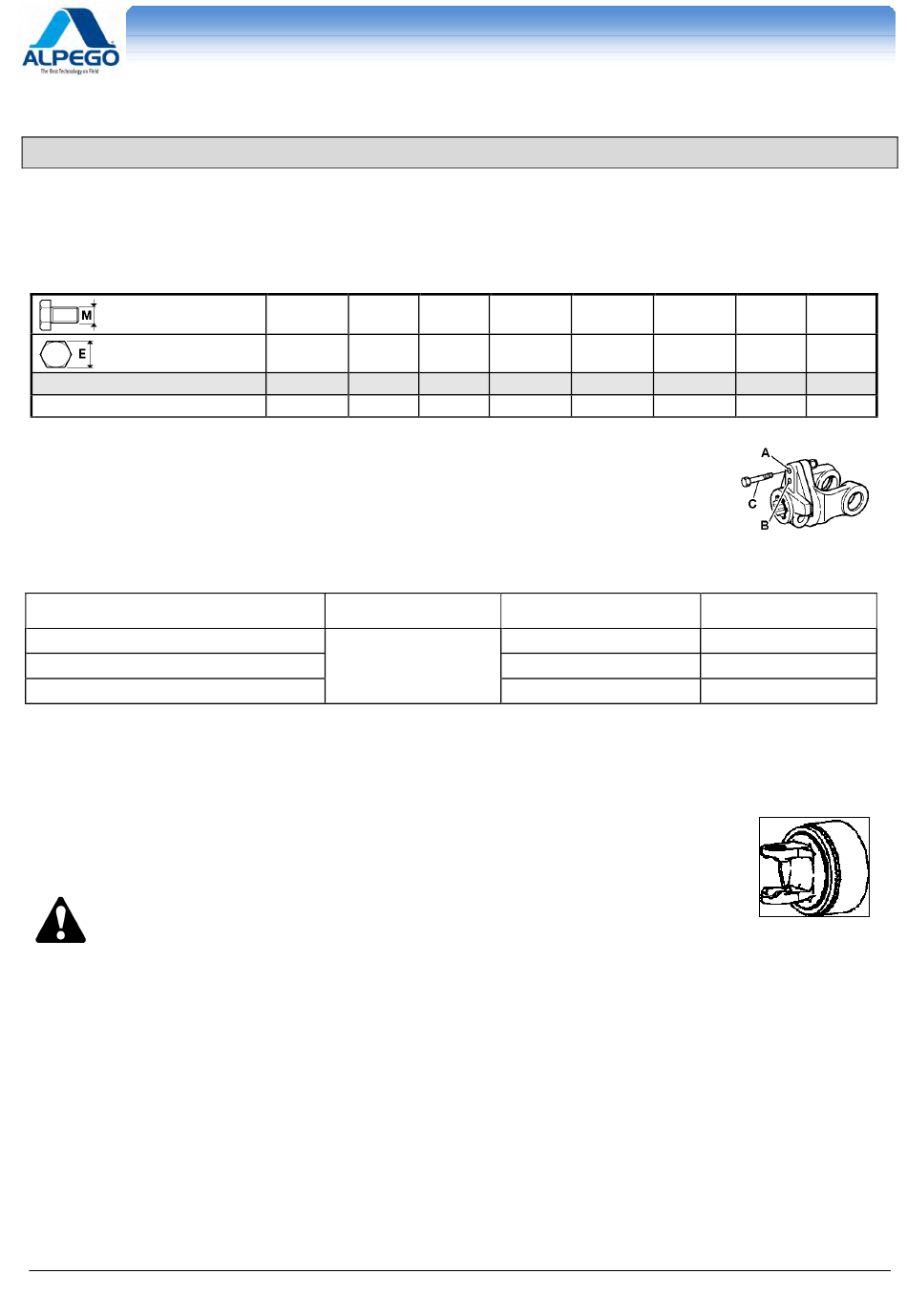

6.1. ÜBERPRÜFENGEN UND KONTROLLE
Nach den ersten 8 Betriebsstunden alle Bolzen überprüfen, da die Beanspruchung während der Arbeit einen Einlauf der
Struktur verursacht. Eventuell Bolzen nach den in der Tabelle angegeben Angaben nachziehen . Diese Überprüfung alle 50
Stunden wiederholen. Alle Zinken und die Befestigung der dazugehörigen Bolzen überprüfen.
Anzugsmoment Kgm
Anzugsmoment Nm
6.2. SICHERHEITSSCHERBOLZEN GEGEN ÜBERLAST DER
GELENKWELLE
Jede Gelenkwelle ist mit einem Sicherheitsvorrichtung gegen Überlast ausgerüstet, die aus einem
Scherbolzen besteht. Dieser Bolzen muss brechen, wenn die max. erlaubte Sicherheits-Grenze
überschritten wird. Die Abmessungen und das Baumaterial dieses Bolzens müssen den in der Tabelle
angegebenen Angaben haargenau entsprechen.
KREISELEGGE MOD.:
ROTODENT DJ SEITLICH
ROTODENT DP SEITLICH
ROTODENT DK SEITLICH
Die Nicht-Beachtung der Eigenschaften des Sicherheitsscherbolzens und eine falsche Stellung desselben auf der
Sicherheitskupplung kann die ganze Maschine ernsthaft beschädigen und jedes Recht zur Garantie ungültig machen.

6.3. GELENKWELLE MIT NOCKENSCHALTKUPPLUNG

Diese Vorrichtung dient dazu, die Antriebsorgane gegen übergroße Anstrengungen und Überlastungen
zu schützen. Im Falle einer Überlastung wird der Antrieb abgeschaltet. Die automatische Wieder-
Anschaltung erfolgt dann, indem man die Zapfwelle ausschaltet und dann langsam wieder anschaltet.
Der Überlastkupplung wird schon von dem Hersteller geeicht geliefert. Sollen
Funktionsstörungen auftreten, darf man nicht versuchen, die Vorrichtung zu
reparieren. Wenn nötig, sich mit der Herstell-Firma oder einer spezialisierten
Beratungsstelle in Verbindung setzen.
Copyright ©2009 der Alpego spa ® - Alle Rechte vorbehalten. Nachdruck, Vervielfältigung und Verbreitung, auch auszugsweise, ist ohne schriftliche Genehmigung der Alpego s.p.a
KREISELEGGEN

6. WARTUNG

M 8 M 10 M 12
13 17 19
3 6 10
30 59 98
POSITION
A
MANUALE ERPICI
M 14 M16 M20
22 24 30
14 21 40
137 205 390
C-BOLZEN
ABMESSUNGEN
M10x60
M10x60
M10x60
Old Cod.D03214
New Cod. Q00A00017 R.23
M22 M24
32 36
54 70
530 685
WERKSTOFF
KLASSE
8.8
10.9
8.8
