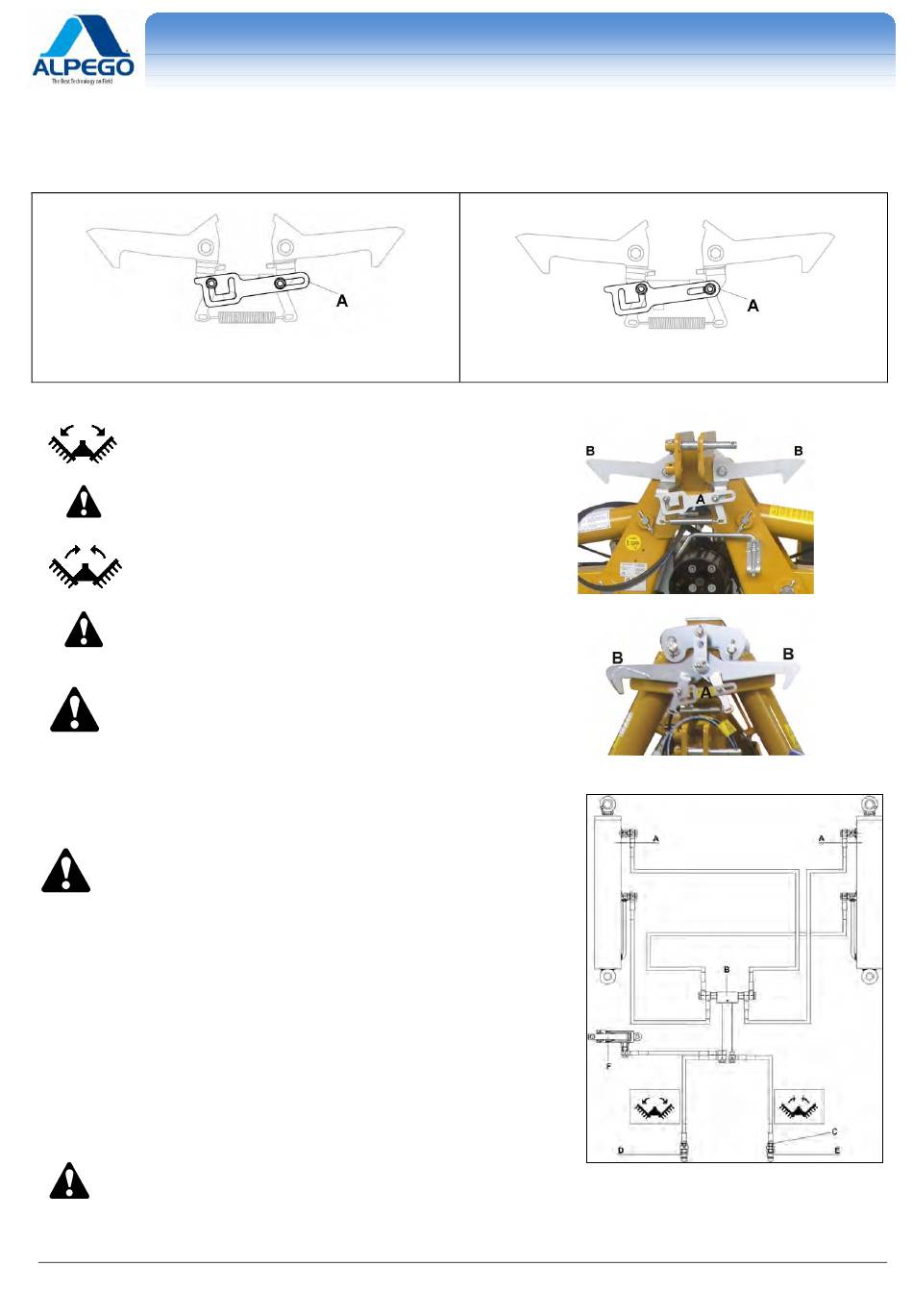

4.11.2. SYSTEME DE DEBLOCAGE HYDRAULIQUE DES CROCHETS DE SECURITE

La sécurité de déblocage accidentel du dispositif est garantie par la plaque A. Avant d'effectuer l'opération d'ouverture ou de
fermeture, veuillez vous assurer que la plaque A est bien en position de blocage. (voir Fig. 1)
Position de deverouillage (fig.1)
OUVERTURE
a) Enclenchez doucement le distributeur hydraulique pour ouvrir
la machine. Automatiquement les crochets B vont se soulever,
puis procédez sans fortes secousses, jusqu'à ce que les deux
lamiers soient en position
FERMATURE
a) Contrôlez si la herse et en positon FIXE ou FLOTTANTE
VERS LE BAS. Dans ce cas, veuillez enlever les deux goujons
de la position ''A'' (voir paragraphe 5.7). Puis enclenchez le
distributeur hydraulique qui ferme la machine et procédez à la
fermeture totale. Ensuite relâchez le distributeur pour permettre
l'abaissement des crochets de sécurité B.
Une fois fermée, la herse doit être mise en sécurité en
positionnant la plaque A en position de blocage (Fig.2)
Contrôler l'état des
tuyaux et la fixation des
raccords à chaque
utilisation de la machine.
Pour les dépannages, il faut
s'adresser exclusivement au
personnel qualifié et n'utiliser
que des pièces de rechange
originales ALPEGO.
Pendant la phase de repliage, assurez vous que la prise de force soit en position libre sans aucun
frein.
Copyright ©2009 par Alpego spa ® - Tous droits réservés. Toute réimpression ou utilisation non autorisée sans la permission écrite de la Alpego spa est formellement interdite
horizontale.
ELEMENTS PRINCIPAUX
DE L'INSTALLATION
HYDRAULIQUE
réf. Description
A Cylindres hydrauliques
B Soupapes de sécurité
C Réducteur de débit
D Enclenchement rapide
1/2" ouverture herse
E Enclenchement rapide
1/2" fermeture herse
F Vérin d'ouverture des
crochets
SCHEMA HYDRAULIQUE
Old Cod.D03214
New cod. Q00A00017 R.23
Position de verouillage (fig.2)
INSTALLATION
