KLAPPBARE
PIEGHEVOLI DJ-DP-DK-DMAX

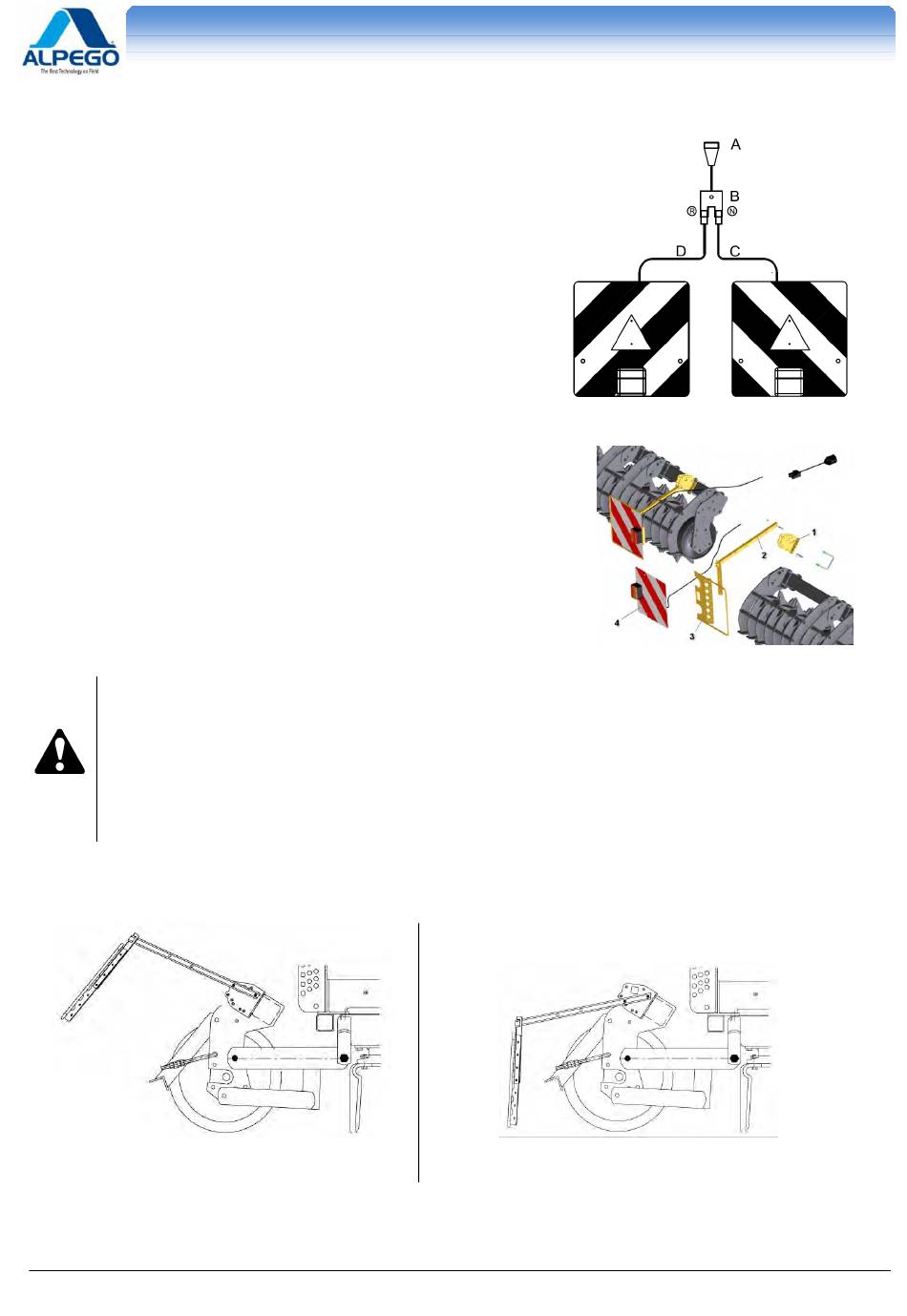

4.12. ANBAU DER LICHTSCHIENE

7-poligen Stecker (A) des Beleuchtungsträgers mit dem Schlepper
verbinden
Kabel der Beleuchtungsträger C und D mit der Vorrichtung B verbinden; auf
die Farbe der Stecker C und D aufpassen: ist die Farbe schwarz, so muss man
ihn mit der Buchstabe N verbinden, die auf der Vorrichtung B vorhanden ist.
Ist die Farbe rot, so muss man den Stecker mit der Buchstabe R verbinden,
die auf der Vorrichtung B vorhanden ist.
Durch die Betätigung der Kontrolle (Blinker) vom Schlepper feststellen,
welches Schild auf der linken Seite und welches auf der rechten Seite des
Geräts anzubringen ist.
Bügel 1 mittels U-Klammer auf der Maschine anordnen, dann die Arme 2 mit
Schraube und Stift befestigen.
Teile 3 auf den Armen 2 anbringen.
Beleuchtungsschild 4 auf den Trägern 3 anbringen, und den Stecker mit der
Elektroanlage des Schleppers verbinden. Überprüfen, welcher
Beleuchtungsträger rechts und welches links anzuordnen ist.Nachdem die
richtige Position festgestellt worden ist, Beleuchtungsträger 4 an den Armen 3
befestigen.Für die linke Seite der Maschine, muss die Montage des
Beleuchtungsschilds und –Trägers in der spiegelartigen Position der bisher
beschriebenen Montage der rechten Seite erfolgen.
Die hinteren Beleuchtungsträger weisen 2 spezifischen Stellungen auf:
Für den Arbeitsgang
Für Strassenverkehr
Ist der KLAPPBAREN ROTODENT aufgeklappt und in der Arbeitsstellung, so muessen DIE ARMEN DER
BELEUCHTUNGSTRÄGER GEHOBEN SEIN (siehe Bild unten)
Lagerung oder Transports zuklappt, ist es notwendig, die BELEUCHTUNGSTRÄGER HERABZUSETZEN
(siehe Bild unten).
ARBEIT
Copyright ©2009 der Alpego spa ® - Alle Rechte vorbehalten. Nachdruck, Vervielfältigung und Verbreitung, auch auszugsweise, ist ohne schriftliche Genehmigung der Alpego s.p.a
KREISELEGGEN
POSITION DES LICHT-BALKENS
MANUALE ERPICI
Wenn man den Tiefenlockerer
TRANSPORT
Old Cod.D03214
New Cod. Q00A00017 R.23
zwecks
ERSTMONTAGE
- 21
