HERSES ROTATIVES REPLIABLES MANUALE ERPICI
PIEGHEVOLI DJ-DP-DK-DMAX

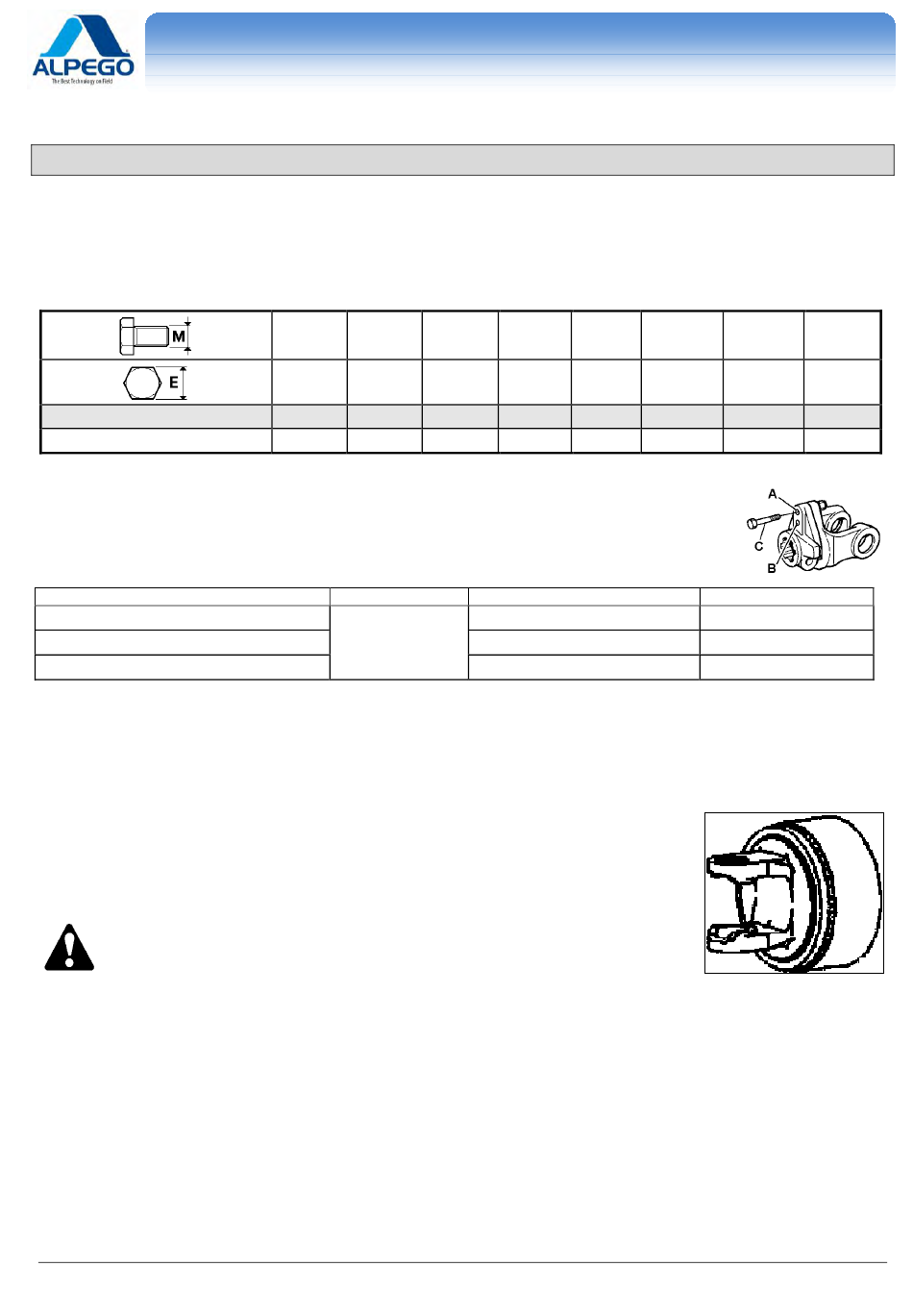

6.1. VERIFICATIONS ET CONTROLES

Pendant les 8 premières heures de travail il faut contrôler le serrage de tous les boulons, car l'effort produit pendant le travail
provoque un tassement de la structure, serrer les cas échéant selon le tableau, répéter le contrôle toutes les 50 heures de travail.
Contrôler tous les jours les lames et le serrage des boulons correspondants.
couple de serrage Kgm
couple de serrage Nm

6.2. BOULON DE SECURITE CONTRE LA SURCHARGE DU CARDAN

Chauque cardan est muni d'un dispositif contre la surcharge constitué par un boulon. Le boulon de sécurité
doit se casser toutes les fois que la limite maximale de charge admise est dépassée. La dimension et le
materiel de ce boulon doivent correspondre scrupuleusement aux données transcrites sur la Table.
FERSE ROTATIVE MOD.:
ROTODENT DJ LATERALE
ROTODENT DP LATERALE
ROTODENT DK LATERALE
En cas de non observation des carateristique du bouilon de securite aussi bien que une position fausse du boulon sur le
limiteur peut causer des dommages graves a la transmission de la machine entiere et cause l'echeance immediate de
tout droit de garantie.

6.3. CARDAN AVEC LIMITEUR DE COUPLE A DES CAMES

Ce dispositif sert pour protections les organes de transmission de la machine d'efforts et de
surcharges
excessives. En effet en cas de surcharge la transmission de puissance est interrompue. Le greffe
se
produit en mode automatique en arrêtant prise de force et de entamer lentement.
Le limiteur est fourni déjà taré du constructeur. En cas de problèmes dans le
fonctionnement ne pas intervenir modifier le dispositif. Si nécessaire appeler la
Maison Constructrice ou je centre spécial sé.
Copyright ©2009 par Alpego spa ® - Tous droits réservés. Toute réimpression ou utilisation non autorisée sans la permission écrite de la Alpego spa est formellement interdite

6. ENTRETIEN

M 8 M 10 M 12
13 17 19
3 6 10
30 59 98
POSITION
A
M 14 M16 M20
22 24 30
14 21 40
137 205 390
C-VIS DIMENSION
M10x60
M10x60
M10x60
Old Cod.D03214
New cod. Q00A00017 R.23
M22 M24
32 36
54 70
530 685
MATERIEL
8.8
10.9
8.8
ENTRETIEN
- 29
