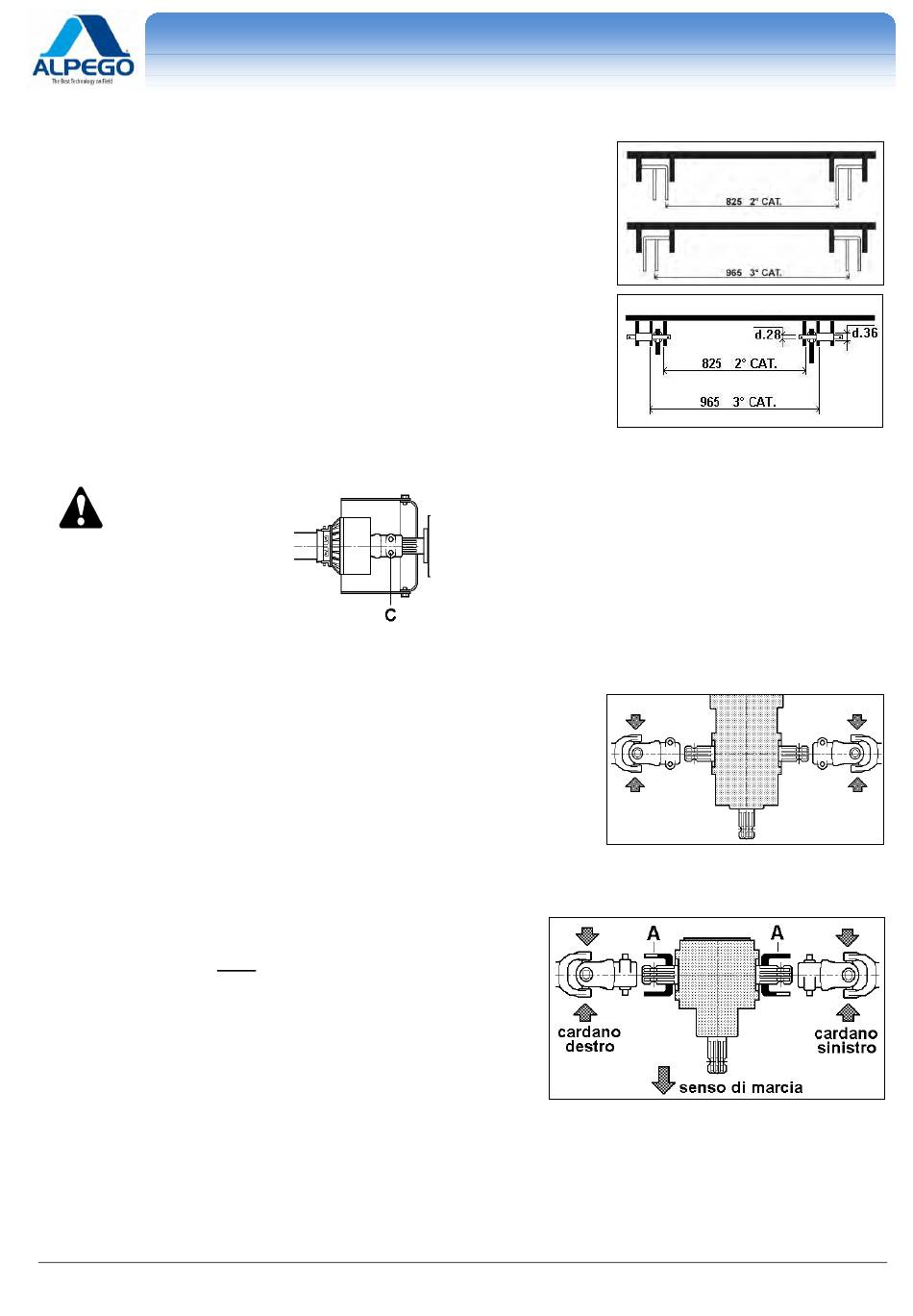

4.7. POSIZIONAMENTO DI ATTACCHI DI 2° O 3° CAT. "DJ – DP"
Per il ROTODENT DJ, in base alla categoria degli attacchi del trattore, occorre invertire
gli attacchi dell'erpice come rappresentato in figura.
Per il ROTODENT DP, in base alla categoria degli attacchi del trattore, i perni
di attacco vanno montati come indicato in figura.

4.8. COLLEGAMENTO DEL GIUNTO CARDANICO CENTRALE

La protezione è un
componente di sicurezza, non
usate mai la macchina senza
questo componente.

4.9. GIUNTI CARDANICI LATERALI DP / DK

N.B: I cardani laterali devono essere posizionati nelle apposite scanalature in
modo che le crociere ai due lati del cambio siano sempre in fase tra loro come
indicato in figura.
Attenzione per i cardani automatici inoltre a non invertire il
montaggio del cardano destro con il sinistro.
Leggere ed attenersi alle norme contenute nel manuale istruzioni relativo al giunto
cardanico.

4.10. GIUNTI CARDANICI LATERALI DJ / DMAX

I cardani laterali devono essere posizionati nelle apposite
scanalature in modo che le crociere ai due lati del riduttore
centrale siano sempre in FASE tra loro come indicato in figura.
Ciò è garantito dalle due dime di montaggio "A" che impediscono
un montaggio errato.
Attenzione per i cardani automatici inoltre a non invertire il
montaggio del cardano destro con il sinistro.
Leggere ed attenersi alle norme contenute nel manuale istruzioni
relativo al giunto cardanico.
Copyright ©2009 della Alpego spa ® -Tutti i diritti sono riservati. È espressamente vietata la ristampa o l'uso non autorizzato per iscritto da parte di Alpego spa
Agganciare il giunto cardanico centrale alla P.d.F della
macchina inserendo i due pulsanti C nelle apposite scanalature.
Verificare che la lunghezza massima e minima del giunto
siano compatibili con le lunghezze di lavoro richieste.
Agganciare l'estremità' opposta del giunto cardanico alla trattrice
verificando che il pulsante sia inserito nella apposita scanalatura.
RIDUTTORE VISTO DA SOPRA
Old Cod.D03214
New Cod. Q00A00017 R.23
