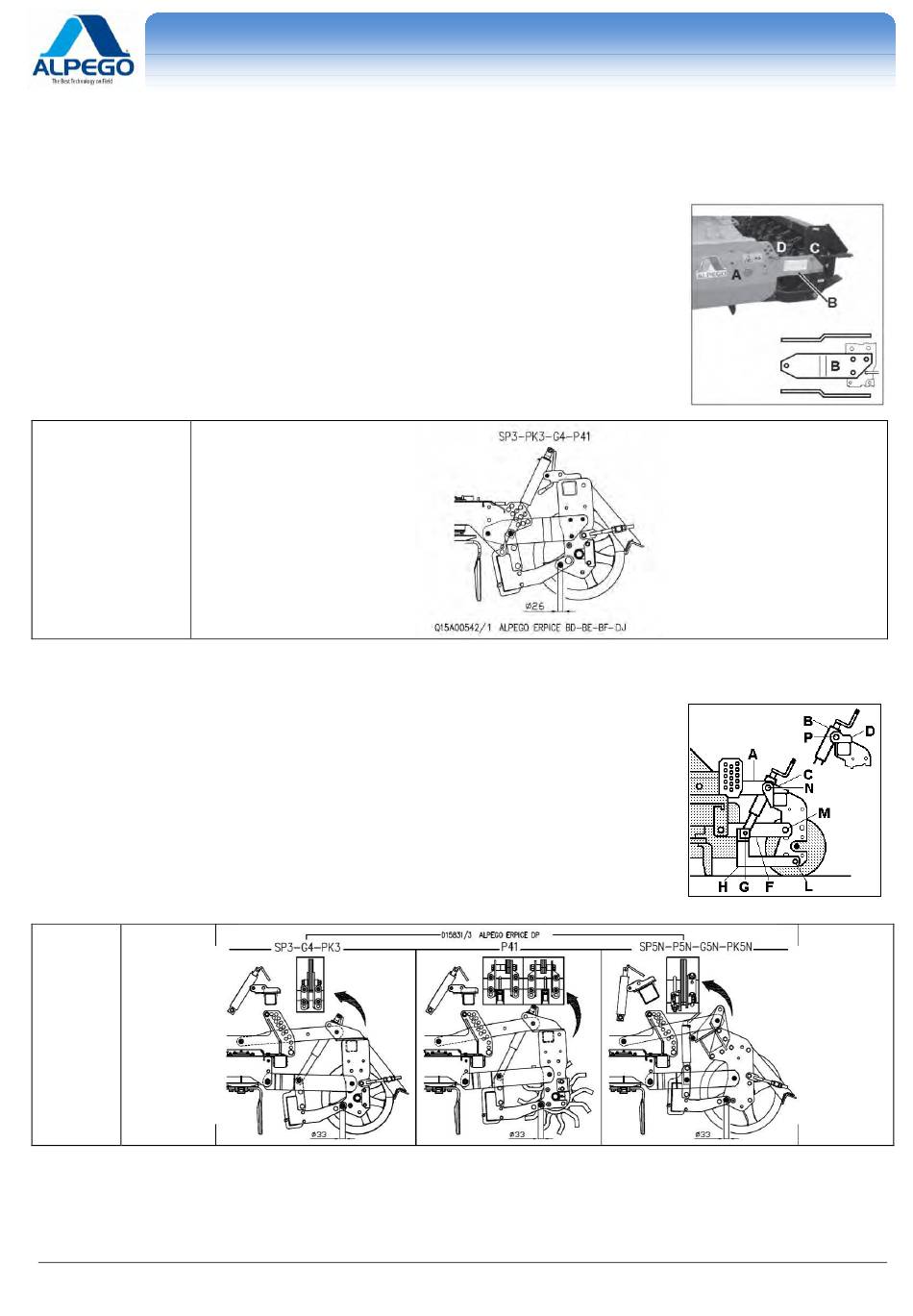

4.4. MONTAGE DU ROULEAU

Après les opérations indiquées dans le paragraphe 4.3, appliquer la procédure suivante:
4.4.1. MONTAGE DU ROULEAU « DJ – DJ SUPER
Après avoir effectué les opérations indiquées aux paragraphes précédents, procéder de la manière
suivante :
- Monter les deux bras du rouleau B en les faisant rouler sur le troue A du côté de la herse et en
les fixant avec les bullons C du côté du roulea;
- Régler la position de travail en déplaçant les deux groupilles D dans dans le troue qu'on desire.
Répéter deux fois les opérations. Pour faciliter le montage on a réalisé une étiquette auto-collante
suivante rappresentée, que vous trouvez sur un des bras du rouleau de la machine B
schèma pou rotodent
DJ – DJ SUPER
4.4.2. MONTAGE DU ROULEAU « DP – DK –DMAX »
Monter la barra niveleuse H en la fixant ave les bullons et l'entretoise L donc monter la bride D sur
le tube quarré du châssis, donc la manivelle B en la fixant inférieurement dans le trou G et dans la
partie superieure dans le trou P. Monter les brides C sur le tube quarré du châssis du rouleau.
Le rouleau est pret maintenent pour le montage sur la machine. Il faut le soulever et le positioner
derrière la machine dejà accrochée au tracteur. Fixer les lame supérieures A avec les bullons
dans les trous et les lame inférieures F avec les bullons plus entretoises dans le trous M.
Répéter deux fois les opérations. Pour faciliter le montage on a réalisé une étiquette auto-collante
suivante rappresentée, que vous trouvez sur un des bras du rouleau de la machine F.
Répéter deux fois les opérations. Pour faciliter le montage on a réalisé une étiquette auto-collante
suivante rappresentée, que vous trouvez sur un des bras du rouleau de la machine B
schèma
pou
rotodent
DP
