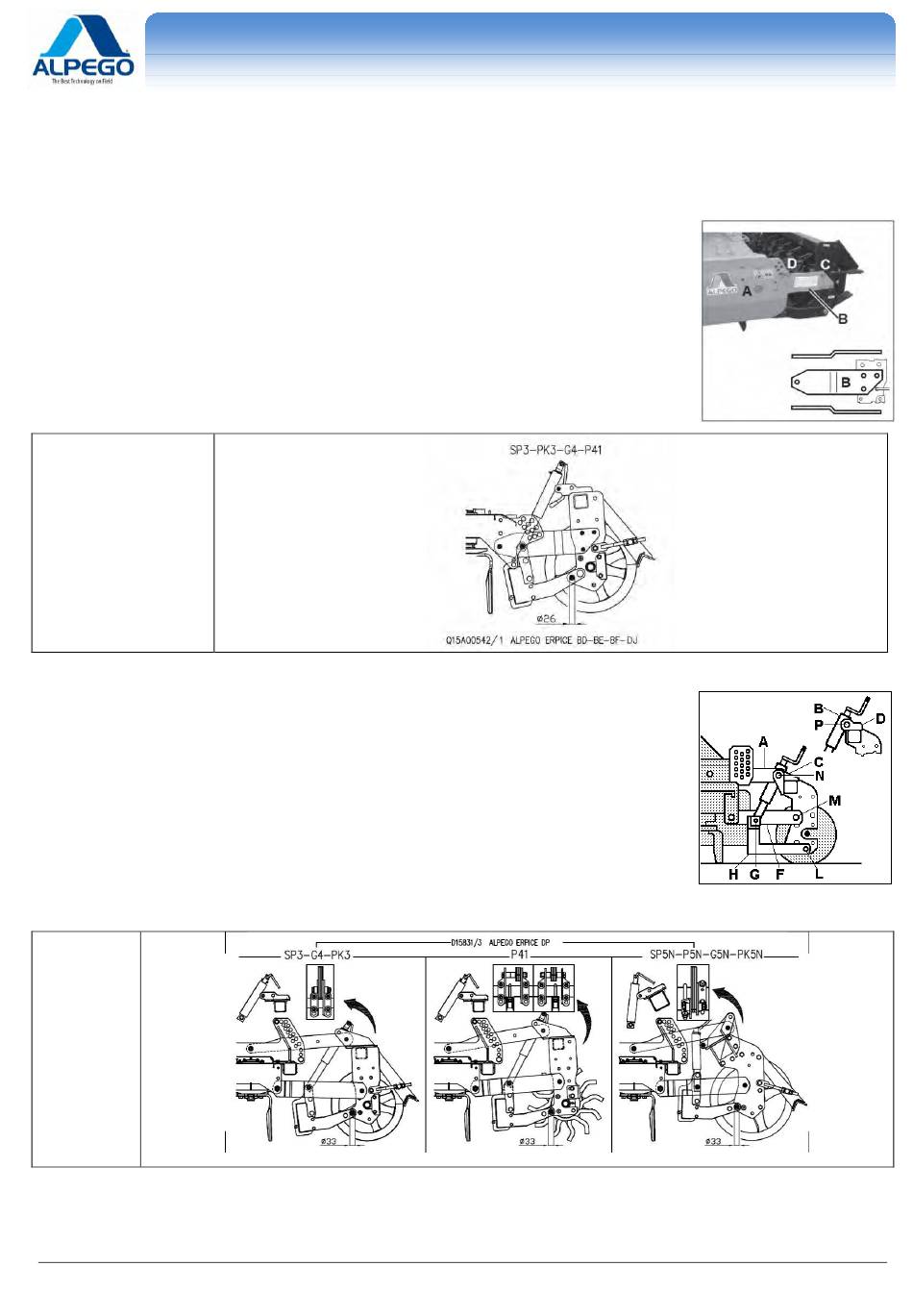

4.4. MONTAJE DE LOS ROLLOS

Después de haber ejecutado las operaciones indicadas en el párrafo 4.3 se debe proceder como
sigue a continuación:
4.4.1. MONTAJE DE LOS ROLLOS "DJ – DJ SUPER"
Después de efectuar las operaciones indicadas en los párrafos precedentes, operar del siguiente
modo:
- Montar los dos brazos rollo B haciéndolos desatar sobre el agujero A del lado grada y fi jándolos
con los bulones C del lado rollo;
-regular la posición de trabajo desplazando los dos enchufes D sobre el agujero deseado.
Verificar el correcto montaje ayudándose tambien con los esquemas siguientes que
corresponden a las etiquetas presentes sobre las cuchillas rollo B.
esquema para rotodent
DJ – DJ SUPER
4.4.2. MONTAJE DE LOS ROLLOS "DP – DK –DMAX"
Montar la barra de afinación H fijándola con los pernos más el distancial L, montar el estribo D sobre
el tubo cuadro del chasis del rollo, la manivela B fijándola inferiormente sobre el agujero G, y de la
parte superior sobre el agujero Q y sobre el agujero P.
Montar los estribos C sobre el tubo cuadro chasis del rollo, a este punto el rollo está listo para el
montaje sobre la máquina, levantarlo y posicionarlo detrás de la máquina en precedencia aplicada
al tractor. Fijar las dos cuchillas superiores A. con los pernos sobre el agujero N y las dos cuchillas
inferiores F con los pernos más distancial sobre el agujero M. Repetir las mismas operaciones
también con el segundo rollo.
Verificar el correcto montaje ayudándose tambien con los esquemas siguientes que corresponden
a las etiquetas presentes sobre las cuchillas rollo F
esquema
para
rotodent DP
