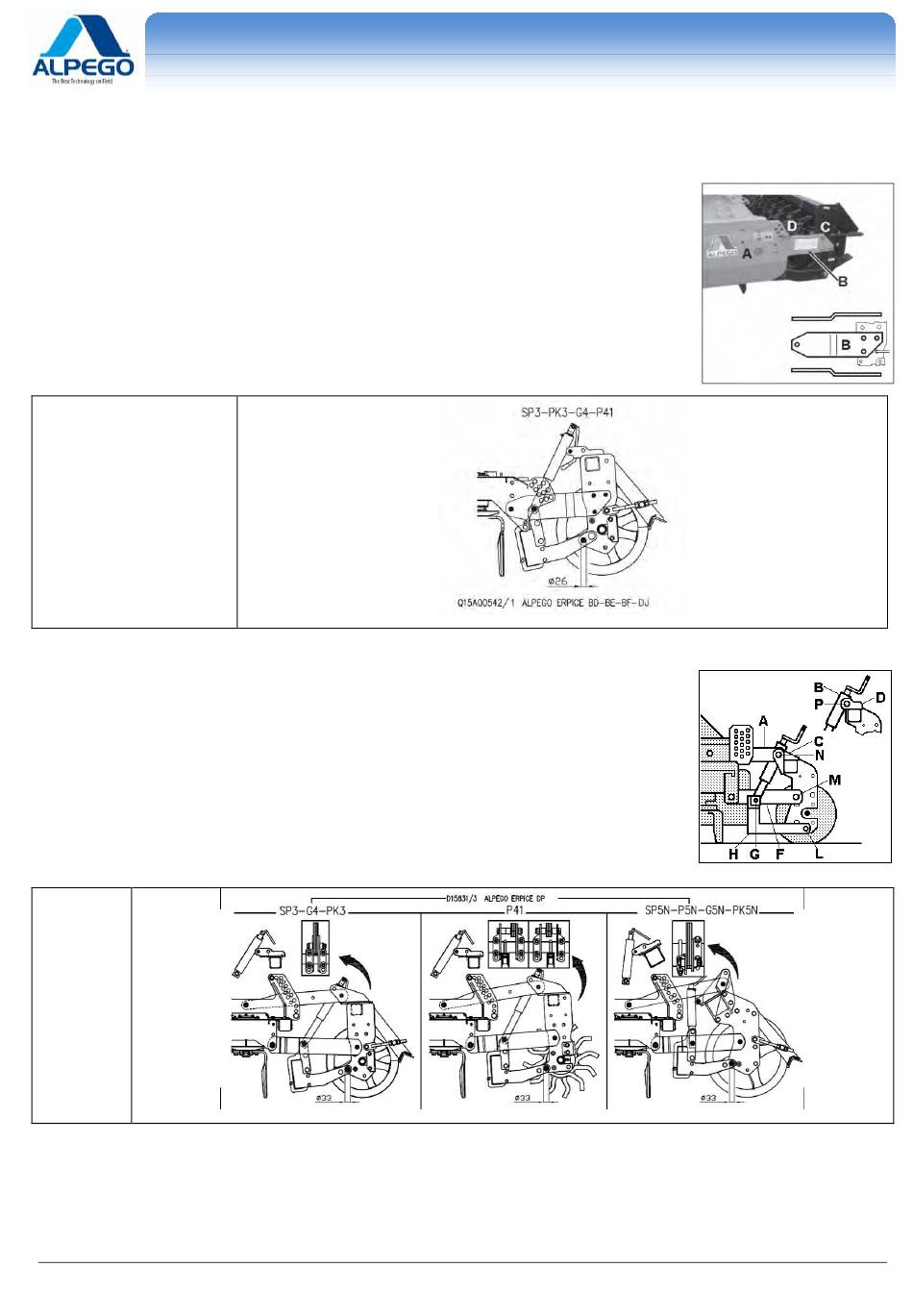

4.4. MONTAGGIO DEI RULLI

Dopo aver eseguito le operazioni indicate nel paragrafo 4.3 procedere come segue:
4.4.1. MONTAGGIO RULLO "DJ – DJ SUPER"
Dopo aver eseguito le operazioni indicate nei precedenti paragrafi, procedere nel seguente modo:
- montare i due bracci rullo B facendoli snodare sul foro A dal lato erpice e fissandoli con i bulloni C
dal lato rullo;
- regolare la posizione di lavoro spostando i due spinotti D sul foro desiderato.
Verificare il corretto montaggio aiutandosi anche con gli schemi seguenti che corrispondono alle
etichette presenti sulle lame rullo B.
schema per rotodent
DJ – DJ SUPER
4.4.2. MONTAGGIO RULLO "DP – DK – DMAX"
Montare la barra di affinamento H fissandola con i bulloni più distanziale L , quindi montare la staffa
D sul tubo quadro del telaio del rullo, quindi la manovella B fissandola inferiormente sul foro G, e
dalla parte superiore sul foro P. Montare le staffe C sul tubo quadro del telaio del rullo, a questo
punto il rullo è pronto per il montaggio sulla macchina, sollevarlo e posizionarlo dietro alla macchina
in precedenza applicata al trattore. Fissare le due lame superiori A con i bulloni sul foro N e le due
lame inferiori F con i bulloni più distanziale sul foro M. Ripetere le stesse operazioni anche per il
secondo rullo. Verificare il corretto montaggio aiutandosi anche con gli schemi seguenti che
corrispondono alle etichette presenti sulle lame rullo F.
Verificare il corretto montaggio aiutandosi anche con gli schemi seguenti che corrispondono alle
etichette presenti sulle lame rullo F.
schema per
rotodent
DP
