GRADAS ROTATIVAS PLEGLABES MANUALE ERPICI
PIEGHEVOLI DJ-DP-DK-DMAX
4.11. CONEXIÓN HIDRÁULICA DE LAS GRADAS PLEGALBES
Las gradas ROTODENT PLEGABLES DJ / DP / DK / DMAX están dotadas con instalación hidráulica a doble efecto para
plegarlas durante el transporte. Cerciorarse que los enchufes, las eventuales conexiones rápidas del tractor además de los
bloqueos de seguridad sean bien eficientes y en los lugares apropiados.
Colegar los dos injertos rápidos del circuito hidráulico a dos enchufes del tractor (es necesaria una presión de 160/190 bares).
Seguir las líneas dirigidas por los cilindros al tractor, teniendo lejos los tubos de las partes en movimiento.
utensilio todavía está acomodado sobre el terreno, enganchado al tractor con los enlaces 3° punto y con los empalmes
Asegurarse que alrededor del utensilio no haya personas; con el tractor se puede actuar sobre el
hidráulicos unidos.
elevador y levantar la grada a unos 50 cm. de tierra.

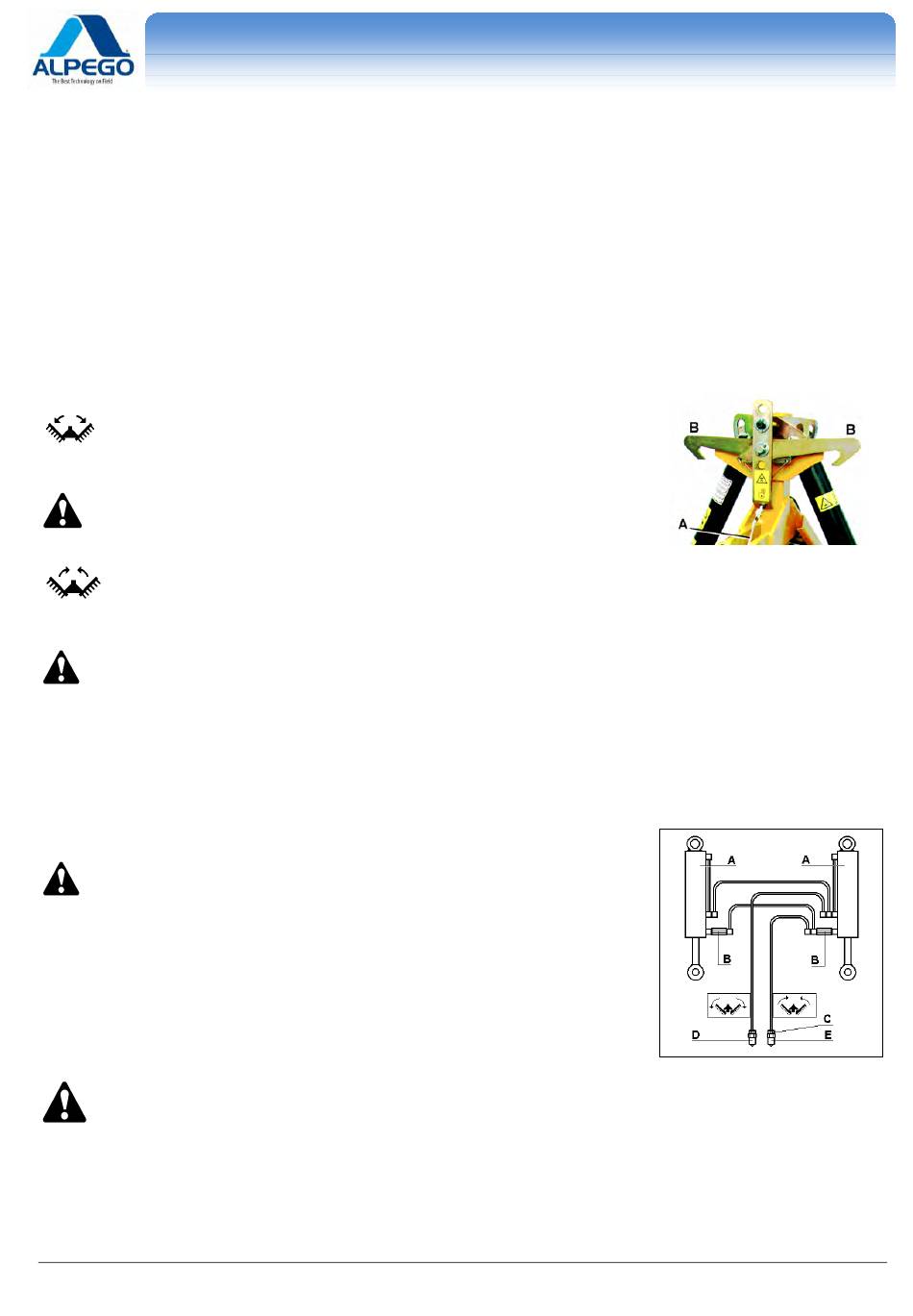

4.11.1. SISTEMA DE DESBLOQUEO DE GANCHO CON CUERDA

Asegurarse que la cuerda A. de los aparatos de seguridad lleguen directamente a vuestro sitio de guía y que puedan ser
maniobrados sin dificultad. Ahora estamos listos para las operaciones de apertura y cierre.
APERTURA
a) Actuar sobre la leva del distribuidor hidráulico que cierra la grada hasta alcanzar
la finecorsa.
b) Extender la cuerda A que levanta los dos ganchos superiores B.
c) Actuar lentamente sobre la leva del distribuidor hidráulico para abrir el utillaje,
proceder sin golpes hasta cuando ambas dos mitades de la grada están en
posición horizontal
CIERRE
a) Controlar si la grada se encuentra en la posición: "FIJA o FLOTANTE ABAJO" en este caso sacar los dos
enchufes "A" (ver parráfo 5.7); en este punto actuar sobre la leva del distribuidor que cierra el utillaje y proceder a la
maniobra completa de cierre hasta que las dos partes móviles de la grada no estén enganchadas ambas en los dos
ganchos de seguridad superiores B.
b) Aflojar el enchufe sobre la cuerda.
c) Actuar sobre la leva del distribuidor que abre el utillaje hasta hacer actuar los dos ganchos de seguridad
superiores B. En esta posición una maniobra no coordinada de la leva del distribuidor no producirá movimientos
particulares.
Realizar las maniobras de apertura y cierre siempre muy lentamente, prestando siempre la máxima atención que no haya
personas en los alrededores cerca de la máquina, y de modo de asegurarse la completa carga de la instalación hidráulica
(aproximadamente 4 litros).
Controlar a cada utilización de la
máquina el estado de los tubos y
la fijación de los empalmes.Las
reparaciones van hechas de
personal calificado, utilizar solo
repuestos originales ALPEGO
Durante la fase de cierre, asegúrese de que la toma de fuerza esté libre de cualquier tipo de frenado.
Copyright ©2009 della Alpego spa® - Todos los derechos reservados. Toda reproducciòn o uso no autorizado sin el consentimento escrito de Alpego spa quedan expresamente prohibidos
LISTA COMPONENTES
ref. Descripción
A Cilindros hidráulicos
B Válvulas de seguridad
C Reductores de portada
D Conexión rápida 1/2" apertura grada
E Conexión rápida 1/2" cierre grada
ESQUEMA HIDRÁULICO
Old Cod.D03214
New Cod. Q00A00017 R.23
A este punto el
INSTALACIÓN
- 20
