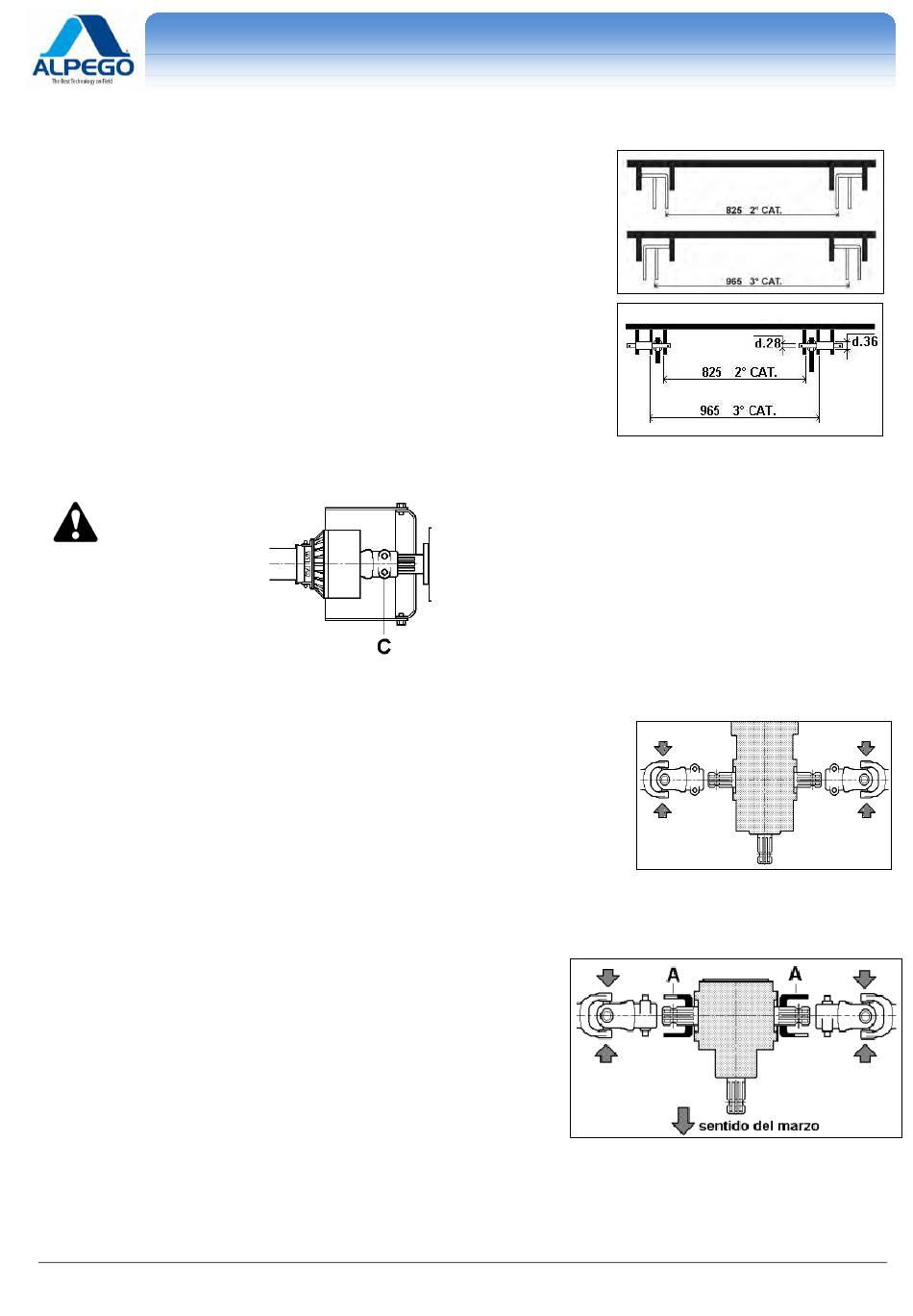

4.7. POSICIONAMIENTO DE CONEXIONES DE 2° O 3° CAT. "DJ – DP"
Para el ROTODENT DJ en base a la categoría de las conexiones del tractor, basta
con cambiar la posición de las petacas de enganche como se representa en la figura.
Para el ROTODENT DP en base a la categoría de las conexiones del tractor,
los pernos de conexión van montados come indicado en figura.
4.8. CONEXIÓN DE LA JUNTA CARDÁNICA CENTRAL
la protección es un
componente de
seguridad, no usar
nunca la máquina sin
este componente.

4.9. JUNTAS CARDANICAS LATERAES PARA ROTODENT DP / DK

NOTA: Los cardanes laterales deben estar posicionados en las apropiadas rendijas
de modo que los cruceros a los dos lados del cambio estén siempre en fase entre sí
como indica la figura.
La atención por otra parte para no invertir el montaje de reprimendas endereza con
la izquierda.
Leer atentamente y atenerse a las normas contenidas en el manual de instrucciones
relativo a la junta cardánica.

4.10. JUNTAS CARDANICAS LATERAES PARA ROTODENT DJ / DMAX

El cardani lateral debe ser posizionati en barbillas apropiadas de modo
que las travesías a dos lados del centro del reductor ellos sean siempre en
FASE en medio que tienen gusto indicado en figura.
Cio está garantizado de los dos que la moneda de diez centavos de la
asamblea "" esa ellos previene a asamblea incorrecta.
La atención por otra parte para no invertir el montaje de reprimendas
endereza con la izquierda.
Leer atentamente y atenerse a las normas contenidas en el manual de
instrucciones relativo a la junta cardánica.
Copyright ©2009 della Alpego spa® - Todos los derechos reservados. Toda reproducciòn o uso no autorizado sin el consentimento escrito de Alpego spa quedan expresamente prohibidos
Enganchar la junta cardánica central a la P.d.F de la máquina
insertando los dos pulsantes C en las apropiadas rendijas.
Verificar que el largo máximo y mínimo de la junta
sean compatibles con el largo de trabajo requerido.
Enganchar la extremidad opuesta de la junta cardánica al tractor
verificando que el pulsante esté inserido en la apropiada rendija.
