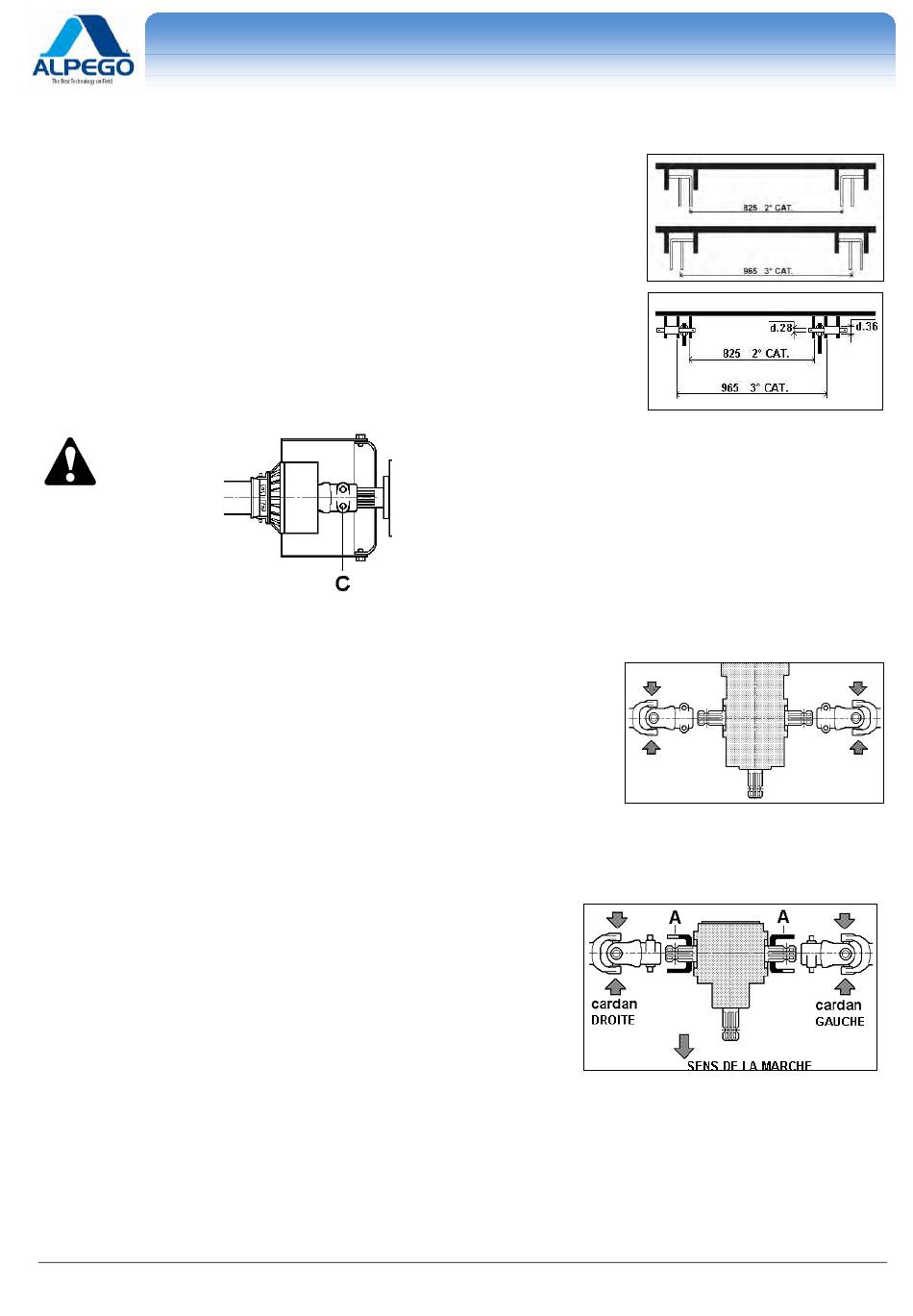

4.7. POSITIONNEMENT DES ATTELAGES DE 2ÉME OU 3EME CATEGORIE
Pour la herse rotative DJ, selon la catégorie d'attelage du tracteur, veuillez inverser les
chapes d'attelage de la herse comme indiqué sur le schéma.
Pour la herse rotative DJ, selon la catégorie d'attelage du tracteur, il faut monter le goujon
pour l'attelage comme vous voyez indiqué dans l'image.

4.8. CONNEXION DU JOINT DE CARDAN CENTRAL

la protection est un
élément de
sécurité,n'utilisez
jamais la machine sans
cet élément.

4.9. JOINTS DE CARDAN LATERAUX POUR ROTODENT DP / DK

Les joints de cardan latéraux doivent être positionnés dans leurs rainures afin que
les croisillons aux deux côtés de la boîte de vitesse soient toujours mis en phases
selon les indications de la figure.
Attention, pour les cardans automatiques, ne jamais inverser le cardan de droite
avec celui de gauche.
Lire et respecter les normes contenues dans le manuel des instructions à propos du
joint de cardan.

4.10. JOINTS DE CARDAN LATERAUX POUR ROTODENT DJ / DMAX

Les mâchoires des cardans latéraux doivent être positionnées dans les
rainures afin que les croisillons des deux côtés de la boite de vitesses
soient toujours en phase comme indiqué sur le schéma.
Cela est garanti par les deux bagues de montage ''A'' qui évite tout mauvais
montage.
Attention, pour les cardans automatiques, ne jamais inverser le cardan de
droite avec celui de gauche.
Lire et respecter les normes contenues dans le manuel des instructions à propos
du joint de cardan.
Copyright ©2009 par Alpego spa ® - Tous droits réservés. Toute réimpression ou utilisation non autorisée sans la permission écrite de la Alpego spa est formellement interdite
Accrocher le joint de cardan central à la prise de force de la
machine en insérant les deux poussoirs C dans leurs rainures.
Vérifier que la longueur maximum et minimum du joint soient
compatibles avec les longueurs de travail demandées.
Accrocher l'extrémité opposée du joint de cardan au tracteur et
contrôler que le poussoir se trouve dans sa rainure.
LE RÉDUCTEUR VU LIVRE
Old Cod.D03214
New cod. Q00A00017 R.23
INSTALLATION
