12
VERKABELUNG UND WARTUNG

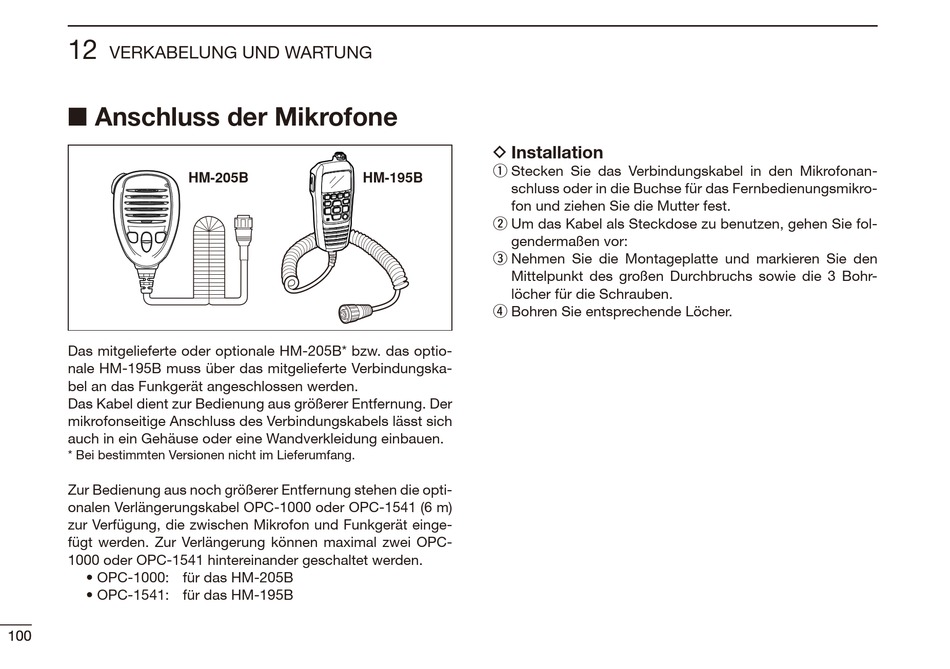

■ Anschluss der Mikrofone
Das mitgelieferte oder optionale HM-205B* bzw. das optio-
nale HM-195B muss über das mitgelieferte Verbindungska-
bel an das Funkgerät angeschlossen werden.
Das Kabel dient zur Bedienung aus größerer Entfernung. Der
mikrofonseitige Anschluss des Verbindungskabels lässt sich
auch in ein Ge häu se oder eine Wandverkleidung einbauen.
* Bei bestimmten Versionen nicht im Lieferumfang.
Zur Bedienung aus noch größerer Entfernung stehen die opti-
onalen Verlängerungskabel OPC-1000 oder OPC-1541 (6 m)
zur Verfügung, die zwischen Mikrofon und Funkgerät einge-
fügt werden. Zur Verlängerung können maximal zwei OPC-
1000 oder OPC-1541 hintereinander geschaltet werden.
• OPC-1000: für das HM-205B
• OPC-1541: für das HM-195B
100
100
HM-205B
HM-195B
D Installation
q Stecken Sie das Verbindungskabel in den Mikrofonan-
schluss oder in die Buchse für das Fernbedienungsmikro-
fon und ziehen Sie die Mutter fest.
w Um das Kabel als Steckdose zu benutzen, gehen Sie fol-
gendermaßen vor:
e Nehmen Sie die Montageplatte und markieren Sie den
Mittelpunkt des großen Durchbruchs sowie die 3 Bohr-
löcher für die Schrauben.
r Bohren Sie entsprechende Löcher.
