Pulse width modulation (PWM)

2 PULSE WIDTH MODULATION (PWM)
2.1

Funktionsbeschreibung

Die Funktion "PWM" ist eine Schnittstelle zur Pulsbreitenmodulation. Sie erzeugt
eine Frequenz und legt die Zeitdauer des Low und High Pegels fest.
Für diese Funktion stehen zur Verfügung:
ein 32-Bit Frequenzgenerator für die Einstellung des LOW und HIGH Pegels,
-
2 digitale Eingänge als Start oder Stop-Trigger
-
2 digitale Ausgänge für die Frequenzausgabe.
-
Eigenschaften:
Komplette galvanische Trennung der Ein- und Ausgänge durch Optokoppler zur
Vermeidung von Erdschleifen.
Interruptstatus nach Periodenende
-
Signale bis zu 2,5 MHz können ausgegeben werden
-
Auswahl des Start-Pegels
-
Auswahl der Stop-Pegels
-
Hardware-Gate
-
Software-Gate
-

2.1.1 Blockschaltbid der PWM Funktion

Die Schnittstelle enthält:
digitale Eingänge
-
digitale Ausgänge
-
8

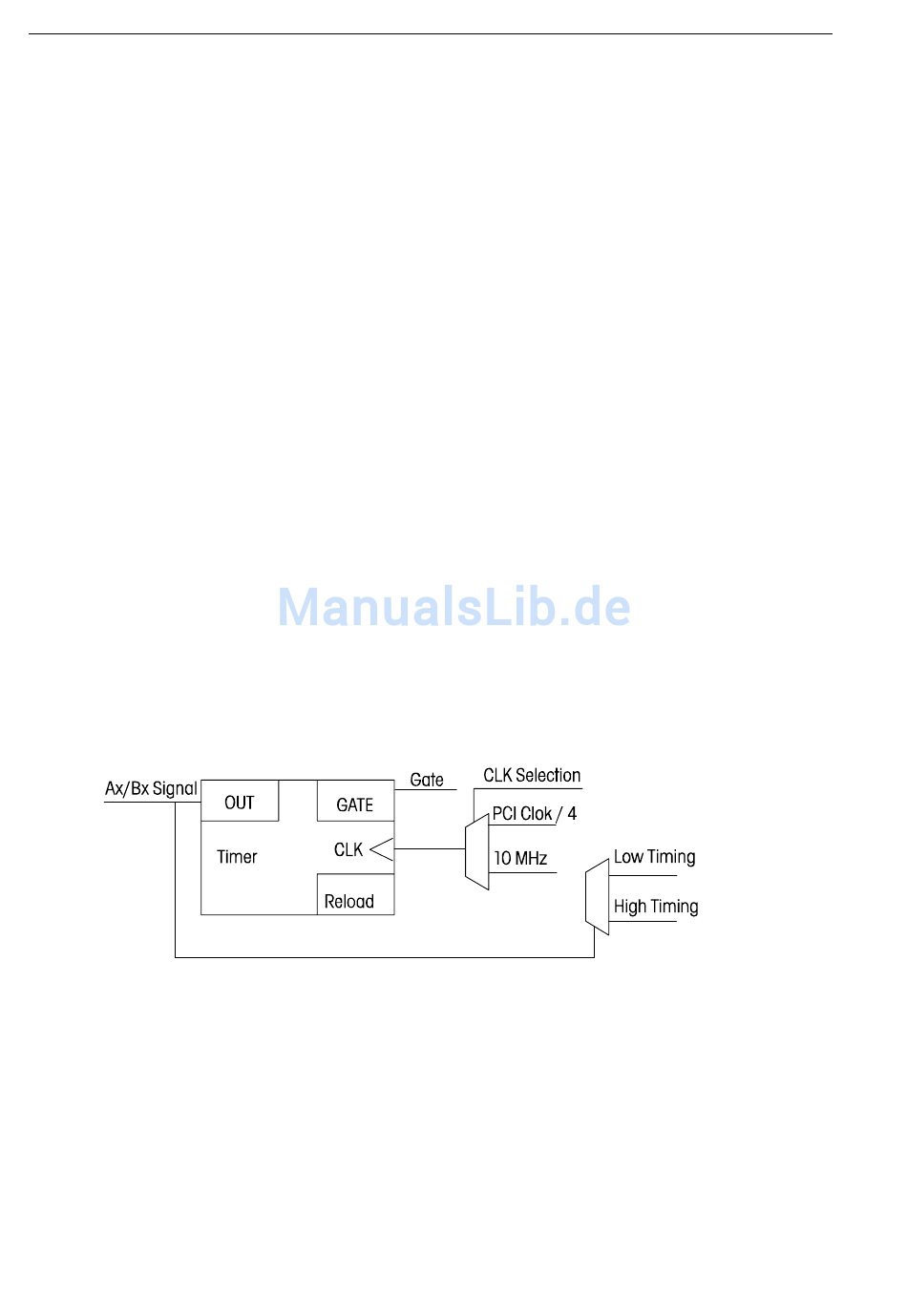

Abb. 2-1: Blockschaltbild der PWM Funktion

APCI-/CPCI-1710
