Einbau und Installation der Karte

3.1.3 Karte einbauen

Führen Sie die Karte senkrecht von oben in den gewählten Steckplatz ein.
Befestigen Sie die Karte an der Gehäuserückwand mit der Schraube, mit der das Blech befestigt
war.
Schrauben Sie alle gelösten Schrauben fest.
3.1.4 PC schließen
Schließen Sie den PC gemäß der Beschreibung im Handbuch des PC-Herstellers.
www.addi-data.de

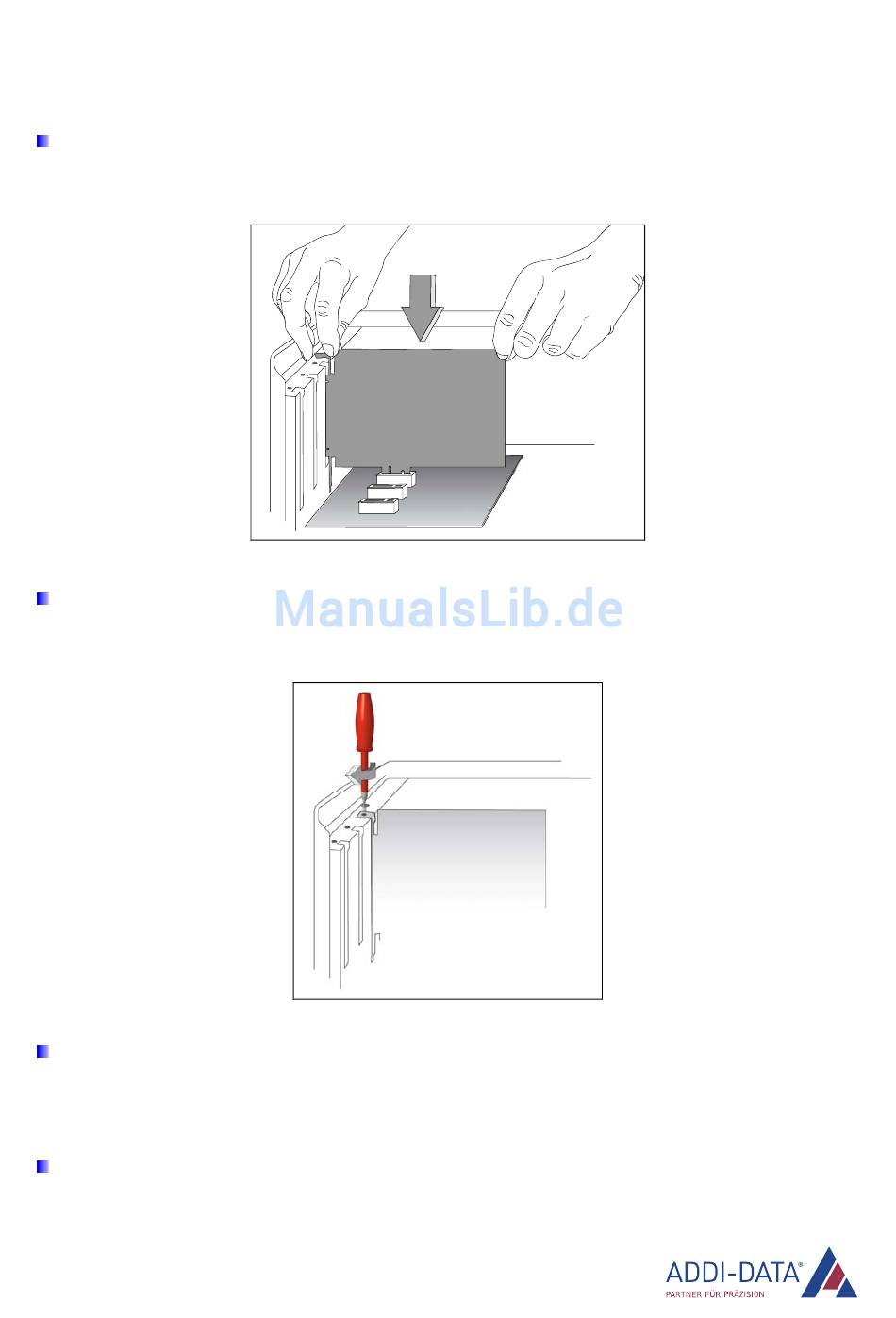

Abb. 3-2: Steckplatz: Einbau der Karte

Abb. 3-3: Gehäuserückwand: Befestigung der Karte
APCIe-1032/-2032, APCIe-/CPCIs-1564
15
