APCI-3600
8.3 Analoge Eingänge
8.3.1 Verteilung der analogen Eingänge
Die APCI-3600 hat 8 analoge Eingänge, die paarig an 4 Stereo A/D-Wandlern
(ADCs) hängen. Zu jedem A/D-Wandler gehört ein linker Kanal (L) und ein
rechter Kanal (R).
Jeder Stereo-Eingang besteht aus:
Einer AC/DC/GND, Single-Ended (SE), differentiellen (DIFF) Schaltung
-
Einem differentiellen Eingangsverstärker
-
Einer Offset-/Gain-Abgleichsschaltung ∑∆ ADC
-
Einem analogen Tiefpassfilter
-
-

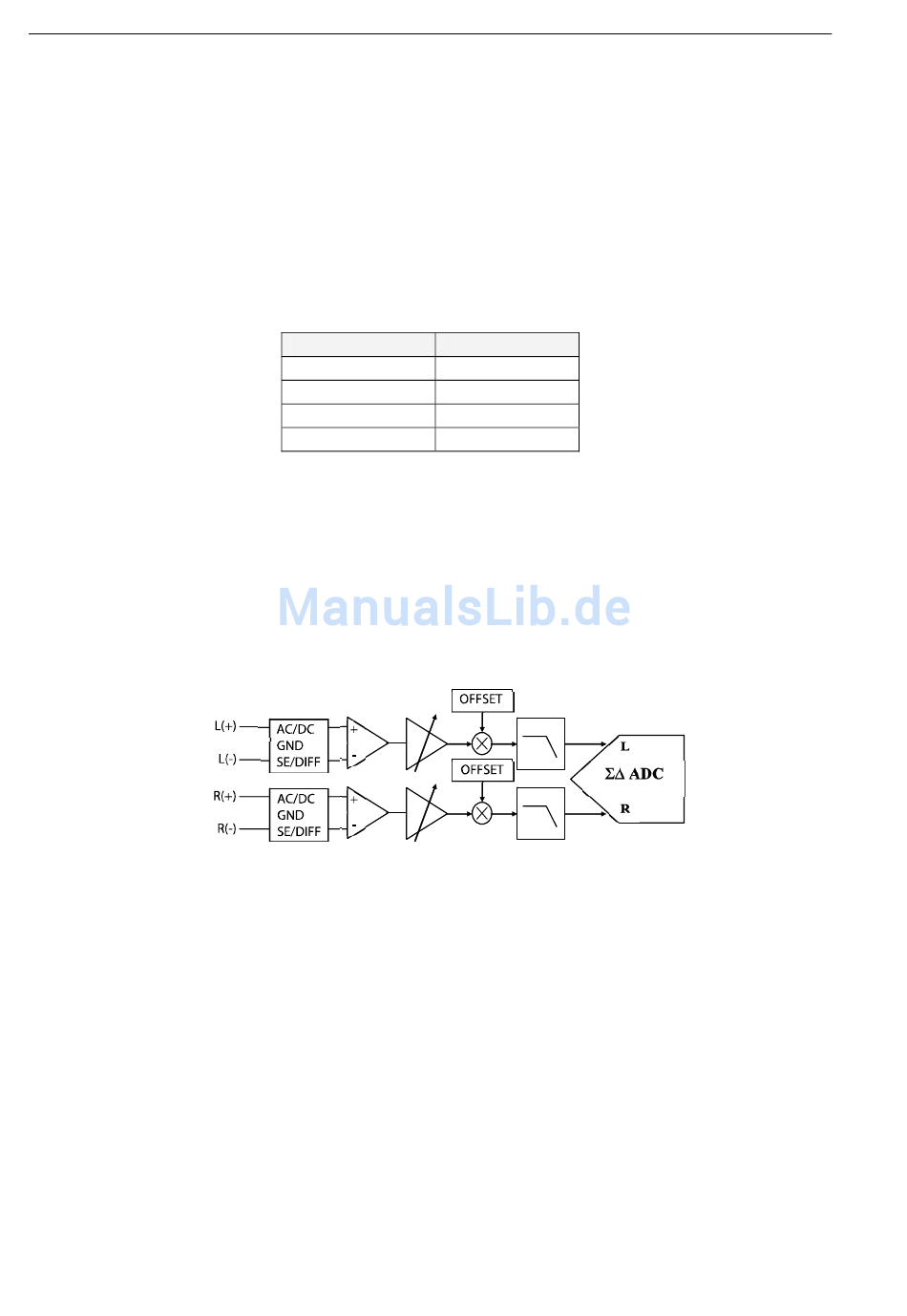

Abb. 8-2: Eingangsschaltung eines analogen Eingangs

Tabelle 8-1: Kanäle und A/D-Wandler
Kanäle
AINL0, AINR0
AINL1, AINR1
AINL2, AINR2
AINL3, AINR3
A/D-Wandler
ADC0
ADC1
ADC2
ADC3
Funktionen der Karte
