APCI-3002
7.2

Anschlussbeispiele

7.2.1 Analoge Eingänge

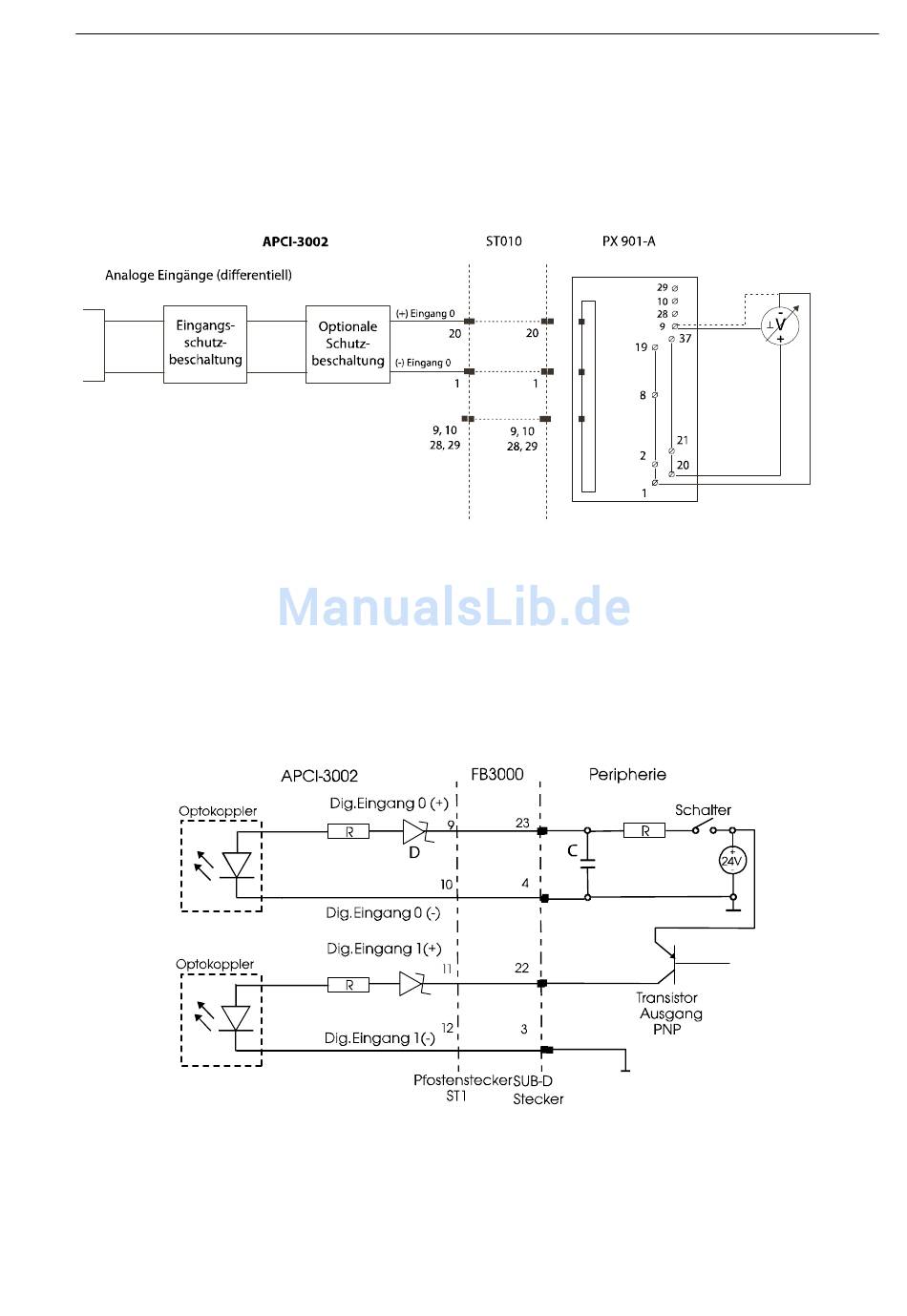

Abb. 7-3: Anschluss der analogen Eingänge (differentiell)
---- optionale Verbindung, wenn an der Signalquelle kein Masse-Anschluss
verfügbar ist
7.2.2 Digitale Eingänge
Abb. 7-4: Anschluss der digitalen Eingänge
Anschluss an die Peripherie
19
