7.3.

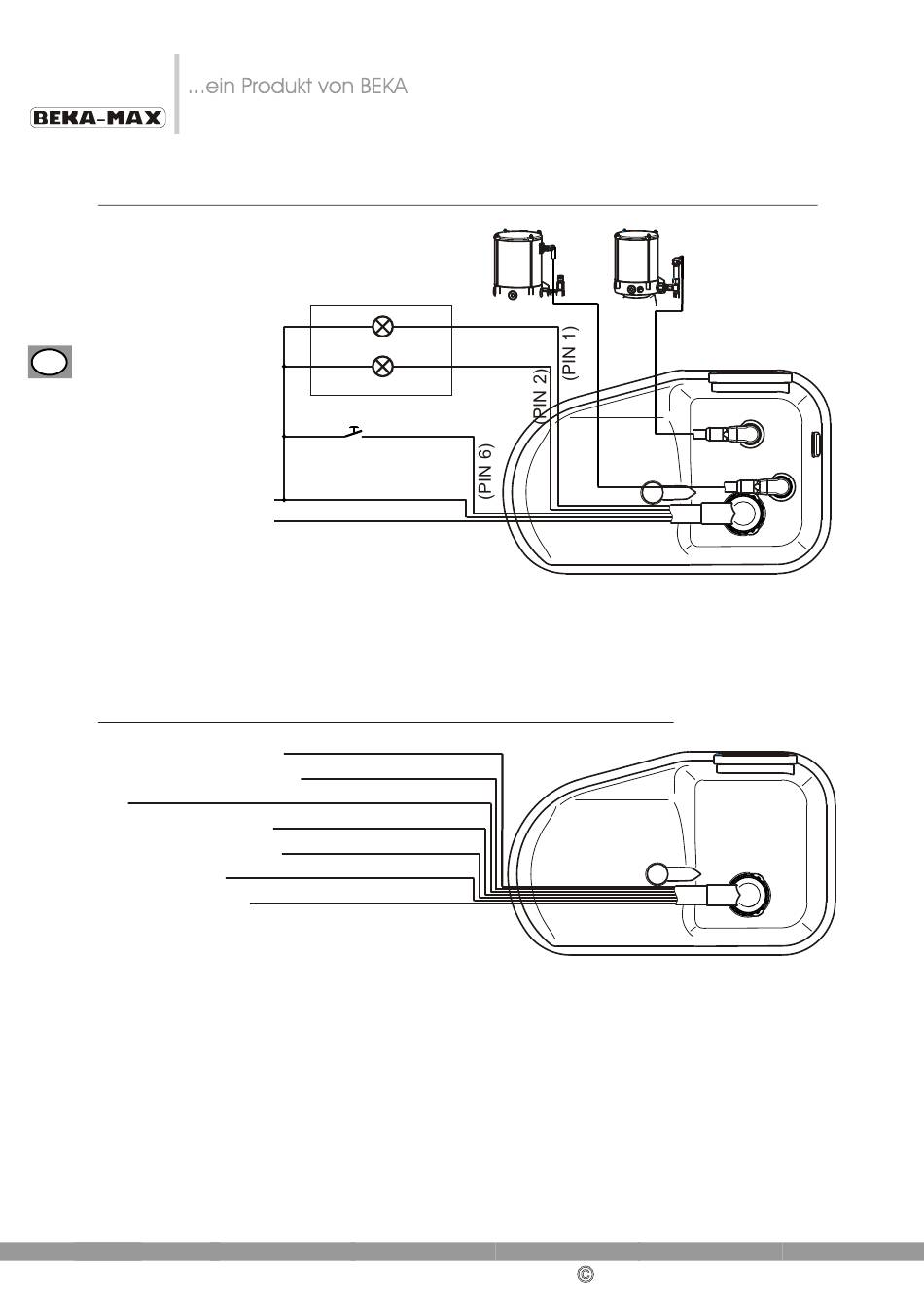

Zentralschmierpumpe EP-1 und FKGGM-EP mit integrierter Steuerung BEKA-troniX1:

D
+ (Zündung, Klemme 15)
- (Masse, Klemme 31)
(Nr. ...) = Kabel-Nr. bei einfarbigem Kabel
(PIN ...) = Belegung der Leitungsdose
14
7.4.

Zentralschmierpumpe EP-1 mit integrierter Steuerung EP-tronic T1:

Blinker links, Klemme L
Blinker rechts, Klemme R
frei
Rücklicht, Klemme 58
Bremslicht, Klemme 54
Rundumleuchte
Masse Klemme 31
(Nr. ...) = Kabel-Nr. bei einfarbigem Kabel
(PIN ...) = Belegung der Leitungsdose
Option
Füllstandsschalter für die
Fettstandsüberwachung
grün (Nr. 1)
Signallampe grün
rot (Nr. 2)
Signallampe rot
Externe Signallampen
orange (Nr. 6)
Zwischenschmier-
drucktaster
schwarz (Nr. 3) (PIN 5)
braun (ge/gr) (PIN 7)
grün (Nr. 1) (PIN 1)
rot (Nr. 2) (PIN 2)
weiß (Nr. 3) (PIN 3)
grau (Nr. 4) (PIN 4)
schwarz (Nr. 5) (PIN 5)
orange (Nr. 6) (PIN 6)
braun (Nr. 7) (PIN 7)
Option
Mikroschalter für
Überdruckventil-
kontrolle
grün
rot
