7.7.

Zentralschmierpumpe FKGGM-EP mit Netzteil:

D
Achten Sie beim Anklemmen auf die Spannung des Netzteiles. Diese wird durch
einen Aufkleber im Sichtfenster der unteren Motorhalbschale (115 V oder 230 V)
angegeben.
8.

Funktion und Aufbau der Anlage:

Die Elektropumpe EP-1 bzw. FKGGM-EP wird in eine Progressivanlage eingebaut. Progressiv
(fortschreitend) bedeutet, dass die Schmierstellen alle nacheinander abgeschmiert werden.
Durch dieses nacheinander Abschmieren der Schmierstellen kann man eine Progressiv-
Zentralschmieranlage sehr leicht durch ein Überdruckventil überwachen.
16
Die Zentralschmierpumpe fördert den Schmierstoff zum Hauptverteiler. Dieser hat die Aufgabe,
das Schmiermittel im richtigen Verhältnis zu den Unterverteilern zu verteilen. Die
Unterprogressivverteiler fördern das Schmiermittel zu den einzelnen Schmierstellen.
Würde eine Schmierstelle keinen Schmierstoff vom Verteiler abnehmen, so blockiert die Anlage
und es baut sich ein Druck von bis zu 280 bar im Leitungssystem auf. Das Schmiermittel tritt am
Überdruckventil der Pumpe aus. Dies dient zur Anlagensicherung und zur Überwachung.

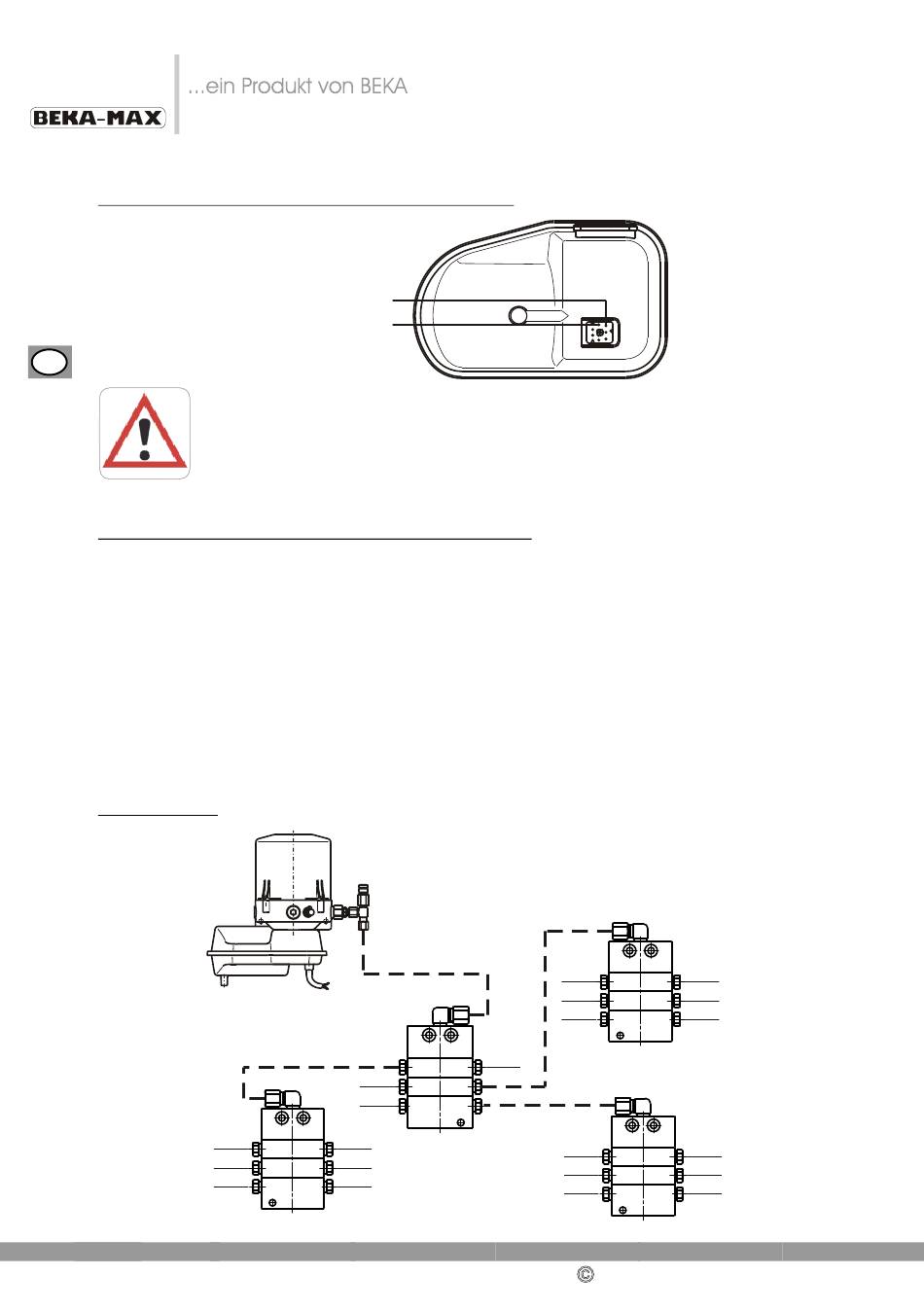

Einbaubeispiel:
L1
N
Zentralschmier-
Haupt-
pumpe EP-1
verteiler
Nebenverteiler
1
2
3
7
4
5
6
Nebenverteiler
Nebenverteiler
BEKA 2010 Alle Rechte vorbehalten!
