Mikroschalter Am Überdruckventil - BEKA EP-1 Original - Betriebs- Und Montageanleitung

Inhaltsverzeichnis

Werbung

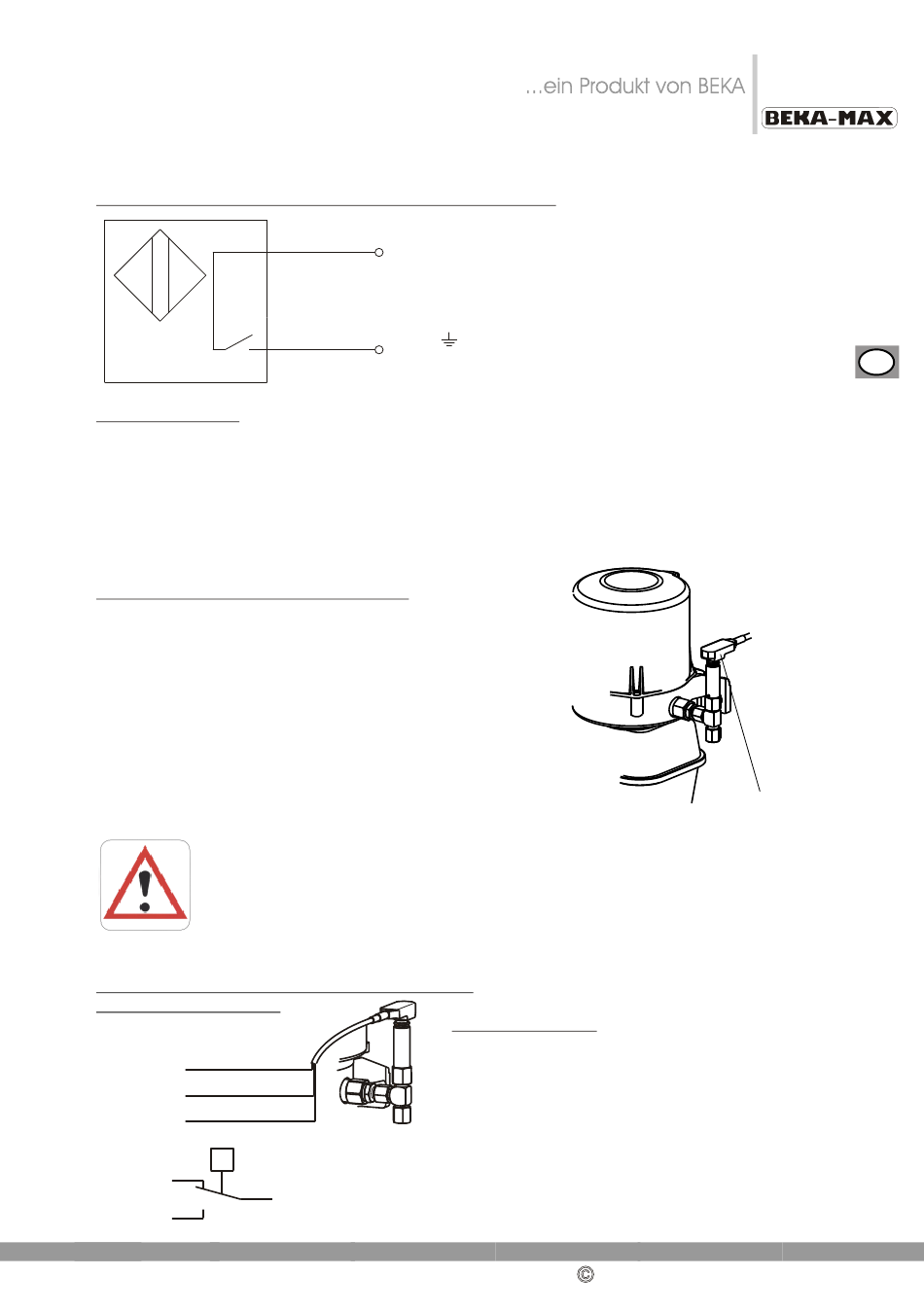

Anschlussbild bei Versorgungsspannung 90-250 V AC:
Technische Daten:
Versorgungsspannung:
Schaltungsart:
Schaltstrom:
bei 70°C:
Schutzart:
Schalter:
Stecker:
Umgebungstemperaturbereich:
9.3.3. Mikroschalter am Überdruckventil:
Durch einen am Überdruckventil angebauten Mikro-
schalter kann der maximale Betriebsdruck im Zentral-
schmiersystem überwacht werden.
Tritt eine Störung im System auf, wird der Mikroschalter
betätigt.
Das Signal des Mikroschalters kann von einem bereits
vorhandenen Signalgeber, z. B. Bordcomputer oder von
einem externen oder integrierten Steuergerät verarbeitet
werden.
Schmierstoff tritt am Überdruckventil unter hohem Druck aus (250 bar)!
Tragen Sie eine Schutzbrille und halten Sie sich auch sonst nicht direkt im Bereich
des Überdruckventils auf, wenn eine Störung an der Zentralschmieranlage
anliegt!
Arbeiten Sie nie bei eingeschalteter Spannung (Zündung) an der
Zentralschmieranlage oder der Pumpe!
Entlasten Sie die Zentralschmieranlage bevor Sie mit den Arbeiten beginnen!
Klemmplan zum Anschluss des Mikroschalters an
eine externe Steuerung:
schwarz
Bürde
blau
Schließer
braun
Öffner
P
braun
blau
Anschluss Polbelegung:
braun
L1
Kompaktsteckverbindung 3-polig + PE
Nr. 1 = L1
Nr. 2 = Q
Nr. 3 = frei
blau
Q
Schließer (Tyristor-Ausgang)
schwarz
= frei
90 bis 250 V AC
min. 5 mA
max. 500 mA
IP 67
IP 54
-25°C bis +70°C
Technische Daten:
Versorgungsspannung:
Stromlast max.:
Kontaktart:
Temperaturbereich:
Schutzart:
Anschluss:
Kabel 0,5 m lang, verschweißt
BEKA 2010 Alle Rechte vorbehalten!
19
Mikroschalter
10 bis 60 V DC
I = 1,7 A
1 Wechsler
-25° C bis +85° C
IP 67
D
