Regulierung der Fördermenge:
Alle Pumpenelemente sind ab Werk auf Vollhub eingestellt
-
Verschlussschraube (2) mittels Innensechkantschlüssel (SW 5) entfernen
-
Die Einstellung der Verstellschraube (3) erfolgt mit einem Schraubendreher
-
Drehen im Uhrzeigersinn verkleinert die Fördermenge
-
Drehen gegen den Uhrzeigersinn vergrößert die Fördermenge
-
Maximaler Hub der Verstellschraube ist 2,4 mm = 6 Rastungen
-
1 Umdrehung der Verstellschraube ist 0,8 mm = 2 Rastungen
-
Verschlussschraube (2) inkl. Dichtring festziehen.
-

10.3. Ein- und Ausbau der Pumpenelemente:

Ein- und Ausbau nur bei Pumpenstillstand
-
Einbau des Pumpenelements mit teilweise herausgezogenem Förderkolben (4), schräg nach
-
oben in die Gehäusebohrung einführen (siehe Skizze A)
Liegt der Kolbenkopf am Druckring an - Element in waagerechte Lage bringen (siehe Skizze B)
-
Kolbenkopf muss in der Nut des Führungsringes laufen
-
Pumpenelement festziehen
-
Ausbau erfolgt in umgekehrter Reihenfolge
-
Beim Ausbau der Pumpenelemente darauf achten, dass der Kolben (4) nicht im
-
Pumpengehäuse zurück bleibt.

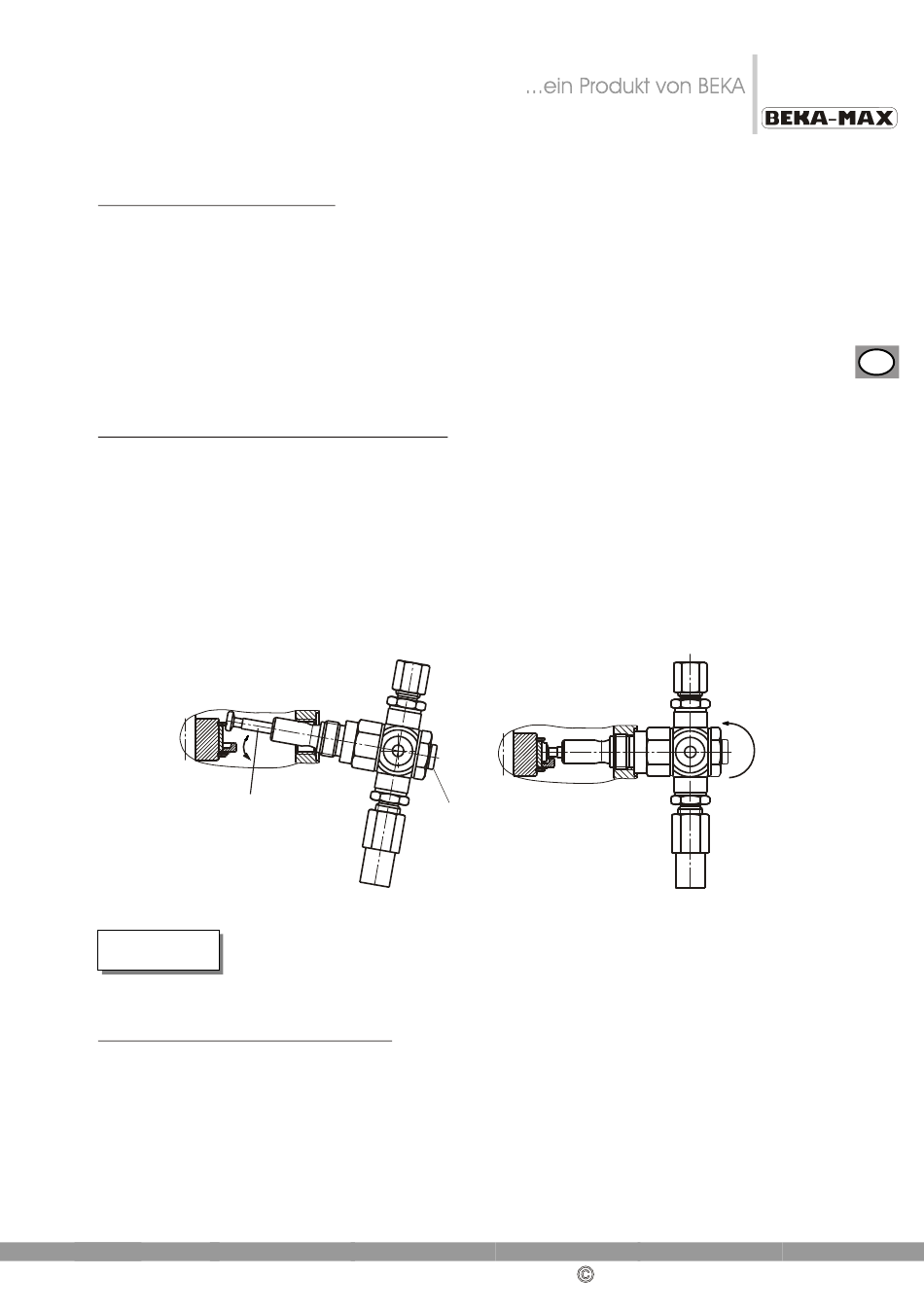

Skizze A:
4
Das Pumpenelement bzw. die Pumpe werden beim ersten Anlauf der
Achtung!
Pumpe zerstört, wenn das Pumpenelement nicht korrekt eingehängt
wurde.
10.4. Entlüften der Pumpenelemente:
Verschlussschraube (2) mittels Sechskantschlüssel (SW5) entfernen
-
Die Einstellschraube der Verstellschraube (3) mit einem Schraubendreher im Uhrzeigersinn bis
-
auf Anschlag einschrauben
Pumpe starten
-
Pro Umdrehung des Rührflügels die Verstellschraube (3) um 1 Rasterung zurückdrehen
-
Pumpe solange laufen lassen bis Öl am Aufnahmegewinde für Verschlusschraube austritt
-
Verschlussschraube (2) inkl. Dichtring montieren und festziehen.
-
Skizze B:
2
BEKA 2010 Alle Rechte vorbehalten!
