Kamera an sie umgebenden Objekten. Bei der Montage ist darauf zu
achten, dass der voreingestellte Drehbereich um die vertikale
Drehachse (links-rechts) etwa 180° beträgt. Die andere Achse kann
sich um ca. 45° nach unten und ca. 30° nach oben bewegen. Sollte
dieser Bereich aus technischen Gründen nicht ausreichen oder zu
groß sein, so können alle Endpositionen verstellt werden. Die
Anpassung der Endschalter erfolgt über die Tasten (2) auf dem
Schwenk-/Neigekopf (Abb. 3).
Dazu bewegt man die Kamera mit Hilfe der Fernbedienung zur
gewünschten Position, z.B. maximal nach links. Anschließend drückt
man die Taste „Left". Die aktuelle Position ist somit als linke Grenze
eingespeichert. Alle Grenzen können auf diese Weise eingestellt
werden. Sollte sich der Schwenkkopf nicht mehr bewegen lassen
oder soll eine Grenze verstellt werden, so muss der „Reset"-Taster
gedrückt werden. Danach sind alle Grenzen wieder auf den
Maximalwert eingestellt. Gespeicherte Grenzen werden auch ohne
Stromversorgung beibehalten.
AV-P/T-02
Info
Buttons for
setting limits
only!
(1)
Upper
Left Reset Right
Lower
Camera
Deutsch

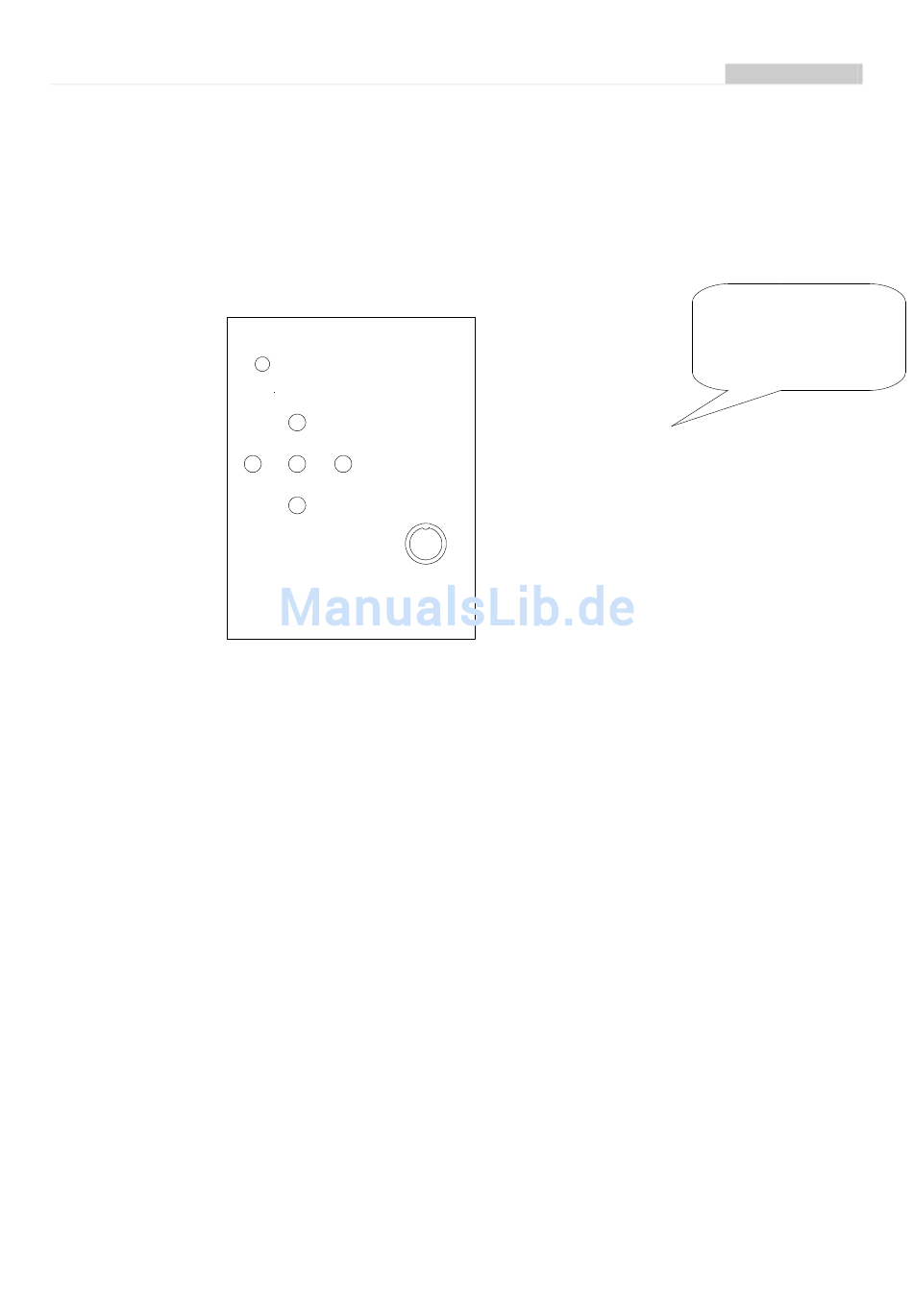

Abb. 3
Rückseite des
Schwenk-/Neigekopfes
Sollte sich der
Schwenkkopf nicht
mehr bewegen lassen
oder soll eine Grenze
verstellt werden, so
muss der „Reset"-
Taster gedrückt
werden. Danach sind
alle Grenzen wieder auf
den Maximalwert
eingestellt.
