I Transmitter AV-T
Der Transmitter besitzt ein internes Mikrofon ((1) in Abb. 1) mit
einstellbarer Verstärkung (Drehknopf 2). An der Klinkenbuchse (3)
lässt sich ein externes (Elektret-) Mikrofon anschließen. Das interne
Mikrofon wird dann automatisch deaktiviert. Die Spannungs-
versorgung des Mikrofons erfolgt über die Anschlussleitung (2-Leiter-
Anschluss, s. Abb. 1).
(1)
Mic
(5) (2)
Volume
Video In
Die Klinkenbuchse lässt sich ebenfalls als Line IN-Anschluss zur
Übertragung von Stereo-Audio-Signalen nutzen. Dazu muss lediglich
der Schalter (4) von „Mic" auf „Line" umgestellt werden. Der
Mikrofonverstärker wird dadurch deaktiviert.
Achtung: Bei Schalterstellung „Mic" kann der Mikrofonverstärker
durch zu hohe Pegel beschädigt werden, wenn der Anschluss als
Line IN-Eingang genutzt wird.
Die Buchse (5) ist für den Anschluss einer Miniatur-Videokamera
(Option) vorgesehen. Über ein Adapterkabel lässt sich auch eine
herkömmliche Videokamera
Anschlussbelegung der Buchse (Hersteller: Binder, Serie 712).
Auf der Rückseite des Gehäuses (siehe Abb. 1) befinden sich der
optische Ausgang (6), der Hauptschalter (7) mit Kontrollanzeige (8)
und die Ladebuchse (9) mit Ladeanzeige (10).
AV-T
(4)
Optical
Mic Line
Out
(6)
(3)
Audio In
anschließen.
(8) (10)
Power Charge
(7) (9)
On Off
ground / microphone
-
right
channel
left channel / microphone
+
Abb. 3 zeigt die
Deutsch

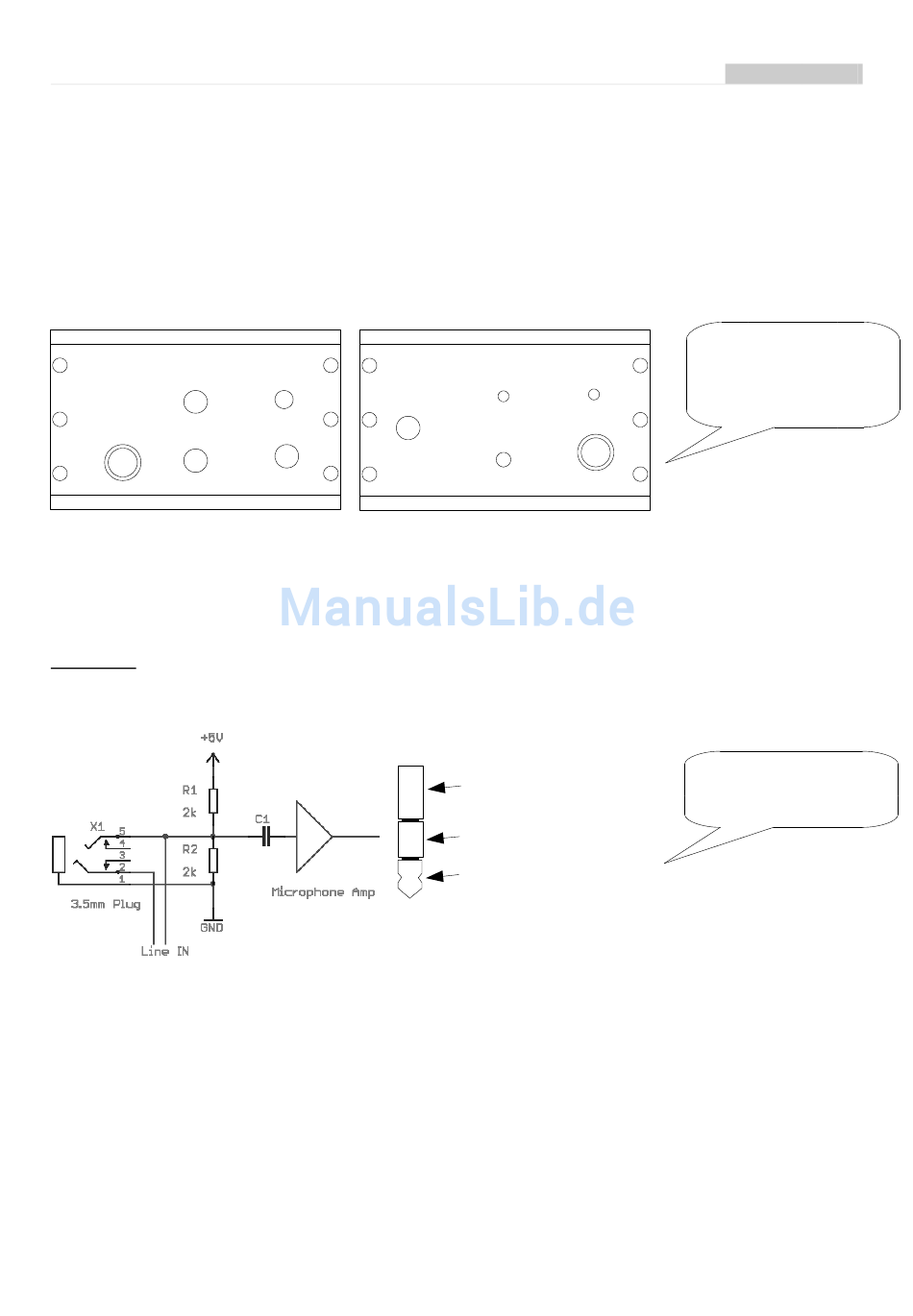

Abb. 1
Schalter und Anschlüsse
am Transmitter (Vorder-
und Rückseite)
Abb. 2
Anschluss eines externen
Mikrofons / Line IN
I-1
