VI Mehrkanalempfänger AV-Rxx
Diese Empfänger sind für den Anschluss von 1-8 Kameras, AV-
Transmittern oder bidirektionalen Übertragern AV-TRX vorgesehen
(abhängig von der bestellten Version). Das Gerät besitzt auf der
Vorderseite einen Hauptschalter ((1), siehe Abb. 1), einen
Lautstärkeregler (2) und einen Drehschalter (3) mit Tastfunktion und
jeweils zwei Tasten zur Bedienung der integrierten Audio-/Video-
Umschaltmatrix. Der Schaltzustand der 16x16-Matrix wird im LCD-
Display (4) angezeigt. Weiterhin befinden sich auf der Vorderseite
die Tasten für die Auswahl der für die Fernbedienung aktiven
Kamera (5) mit entsprechender Kontrollanzeige, Tasten für die
Fernbedienung der Kamerafunktionen (6) und für die Schwenk- /
Neigeköpfe (7). Rechts unten befinden sich zwei Buchsen für
externe Fernbedienungen (8). Jeder Kanal besitzt auf der
Vorderseite einen Line-Ausgang als 3,5 mm-Klinkenbuchse (9). In
der Mitte der Frontplatte befinden sich noch zusätzliche AV-Ein- und
Ausgänge (10) der Kanäle 15 und 16, ein internes Mikrofon und eine
Buchse für ein externes Mikrofon (11).
AV-Rmr²
(4)
(1)
Video Ch
(3)
On
(2)
Off Volume
Die Steckerbelegung zeigt Abbildung 2.
Gnd / Microphone -
Microphone + or
Loudspeaker +
Auf der Rückseite (Abb. 3) befinden sich der 12 V-Eingang (12),
zwei Anschlüsse für externe Fernbedienungen (13), die Audio- und
Videoeingänge (14), die Audio- und Videoausgänge (15), ein
RS 232-Anschluss für die Videoeinblendung (16) sowie die
optischen Eingänge für die AV-Signale und die optischen Ausgänge
für die Fernsteuersignale (17) und – je nach Version - die Line- und
AV-Rxx
(11)
Tele / Up Tele
Ch 13 Ch 14
(6)
Mic In
Mic (On)
Wide
Wide / Dn
Ch 15 Ch 16 Ch 15 Ch 16
Ch 1
Left Act
Sel
Right
Audio
Line
Video
Out
(10)
Out In
3.5mm Connector
(7)
Bright + Menu Far / Enter Far Up
(6)
Light
Left Right
Menu Exec
Near Down
Bright - Exec Near / Back
Ch 2 Ch 3 Ch 4 Ch 5 Ch 6 Ch 7 Ch 8
(5)
(8)
(9)
Remote
mk-messtechnik
Microphone Amp

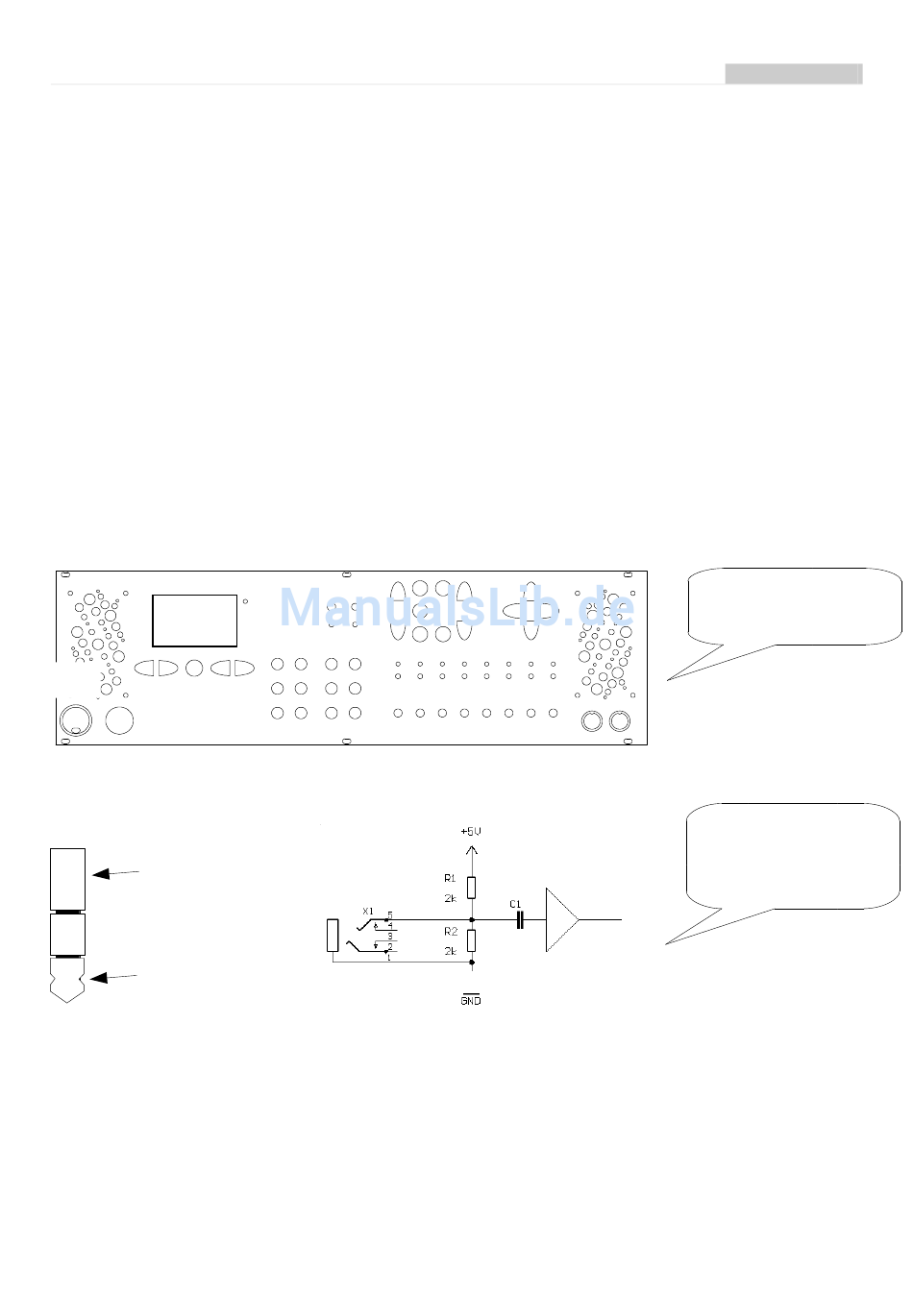

Abb. 1
Vorderseite des
Empfängers AV-Rxx
Remote
Abb. 2
Anschluss eines externen
Mikrofons /
Lautsprecherausgangs
