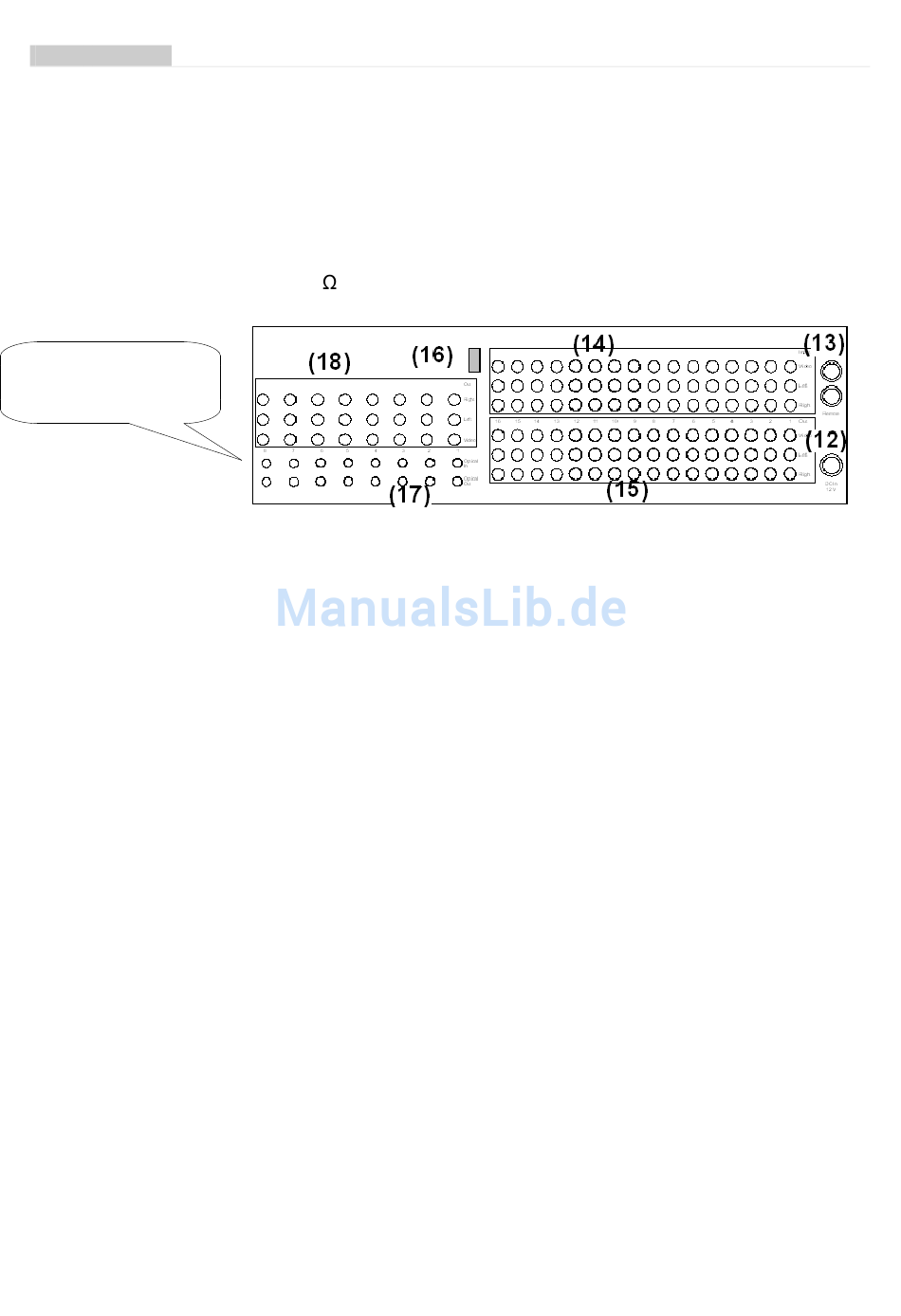

Abb. 3
Rückseite des
Empfängers AV-Rxx
VI-2
AV-Rxx
Videoausgänge der einzelnen Kanäle (18).
Am Gerät können gleichzeitig mehrere externe Fernbedienungen
angeschlossen werden. Es handelt sich um eine RS-485-
Schnittstelle, die bei entsprechender Verkabelung mehrere hundert
Meter Leitungslänge erlaubt. Je nach Struktur der Verkabelung und
elektromagnetischem Umfeld kann diese Länge auch deutlich
geringer sein! Die Bedienpulte an den beiden Enden des
entstehenden Leitungsstranges müssen einen Abschluss-widerstand
mit 100 erhalten.
Noch eine Bemerkung zu diesem Empfängertyp:
Abhängig von der bestellten Variante sind manche Elemente in
Ihrem System nicht oder mit einer abweichenden Anzahl enthalten.
Abhängig von der Zahl der eingebauten optischen Kanäle stehen 8-
16 elektrische Ein- und Ausgänge zum Anschluss von Bildschirmen
oder Videorecordern zur Verfügung. Optional kann auch eine
Einblendung von Text auf bis zu 8 Ausgangskanäle genutzt werden.
Die internen Lautsprecher des Empfängers entsprechen dem
Ausgang 13 des Systems.

Bedienung des AV-Rxx

Bei diesem Gerät (siehe Abb. 2 auf Seite VI-1) können sämtliche
Kamerafunktionen
Schwenk-/Neigeköpfe (sofern vorhanden) ferngesteuert werden.
Dazu müssen die Kameras entsprechend ausgestattet und mit
einem Duplex-Lichtleiter angeschlossen sein.
Zur Einstellung der Kamera oder eines Schwenk-/Neigekopfes wird
der gewünschte Kanal mit einer Taste (5) gewählt und dann mit den
Tasten (6) oder (7) die Einstellung vorgenommen. Im Bild der
Kameras wird oben rechts die Kanalnummer eingeblendet, auf
welche die Kamera und der angeschlossene Schwenk-/Neigekopf
reagieren.
Die Umschaltung der Audio- und Videokanäle erfolgt mit Hilfe der
eingebauten AV-Matrix. Dazu wählt man zunächst mit dem
Drehgeber (3) den gewünschten Ausgabekanal (Monitor oder
Rekorder). Danach kann man mit den linken Tasten den Videokanal
(Eingang) wählen, der auf den ausgewählten Ausgabekanal
(bei AV-Cr) und
